DE2-24 Disk Shelf에 ZS5-4 클러스터형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage ZS5-4 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 216 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

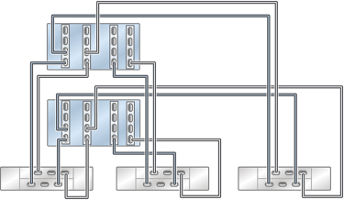

그림 217 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

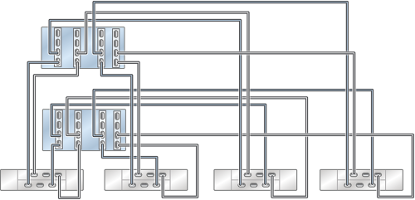

그림 218 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

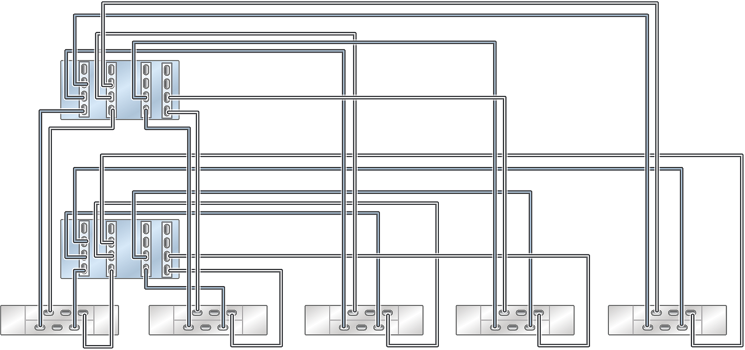

그림 219 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

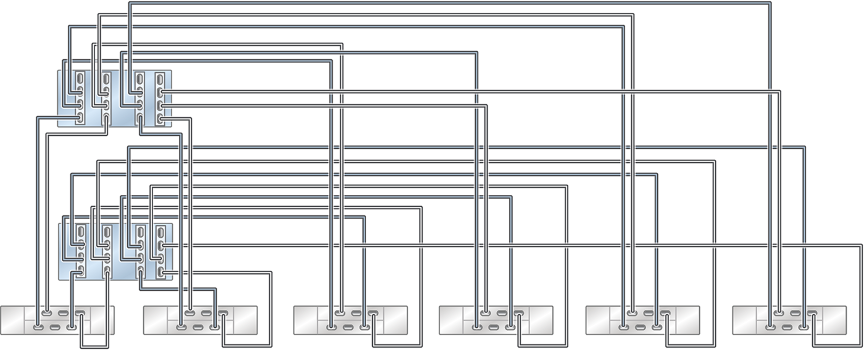

그림 220 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

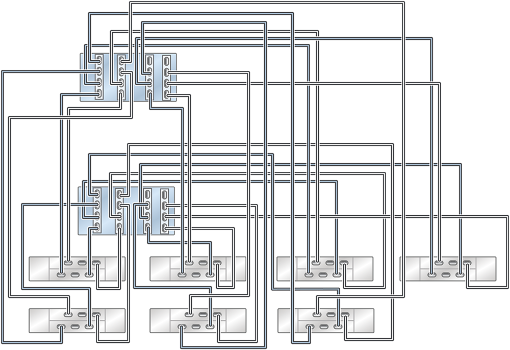

그림 221 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

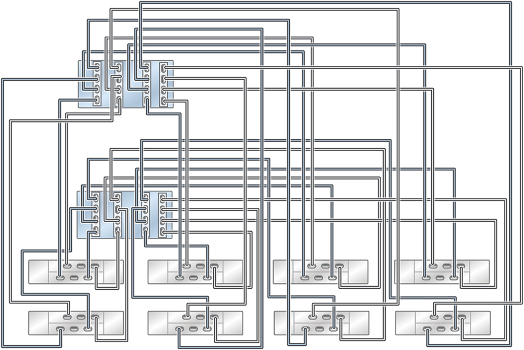

그림 222 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨
그림 223 단일 체인에 있는 여러 개의 Disk Shelf
