케이블로 ZS5-4 컨트롤러에 혼합 DE3-24 및 DE2-24 Disk Shelf 연결
하나 이상의 DE3-24 Disk Shelf를 도입하여 DE2-24 Disk Shelf가 있는 시스템을 업그레이드하거나 해당 시스템에 추가하려면 이 절의 다이어그램을 참조하십시오. 다음 다이어그램에서 DE2-24 Disk Shelf에는 3개의 I/O 모듈 포트가 있지만 DE3-24 Disk Shelf에는 4개의 포트가 있습니다. Disk Shelf 혼용 지침은 캐비닛 및 케이블 연결 지침을 참조하십시오.
주 - DE3-24 Disk Shelf를 추가할 때는 SAS-3 케이블 연결이 사용되지만 SAS-2 레거시 케이블 연결 방법이 유지됩니다. SAS-2 HBA를 SAS-3 HBA로 교체해도 케이블 상호 연결에는 영향을 주지 않습니다.
체인 끝의 DE2-24 Disk Shelf에 DE3-24 추가
이 예에서는 DE3-24(오른쪽 체인, 첫번째 Disk Shelf)가 단일 DE2-24 Disk Shelf 체인에 추가됩니다. 왼쪽 체인은 변경되지 않습니다.

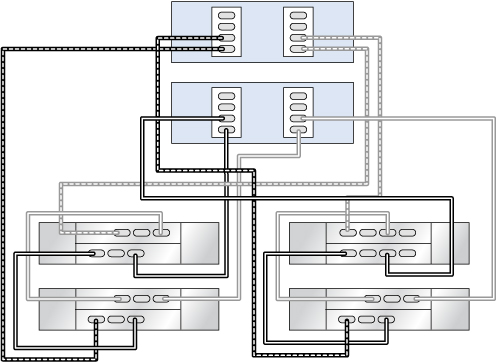

그림 530 클러스터형 ZS5-4 컨트롤러의 HBA 2개가 DE3-24(오른쪽 체인, 첫번째 Disk Shelf) 1개와 DE2-24 3개에 2줄 체인으로 연결됨
체인 중간의 DE2-24 Disk Shelf에(서) DE3-24 추가/교체
이 예에서는 DE3-24(오른쪽 체인, 두번째 Disk Shelf)가 중간의 DE2-24 Disk Shelf 체인에(서) 추가/교체됩니다. 왼쪽의 나머지 2줄 체인은 변경되지 않습니다.

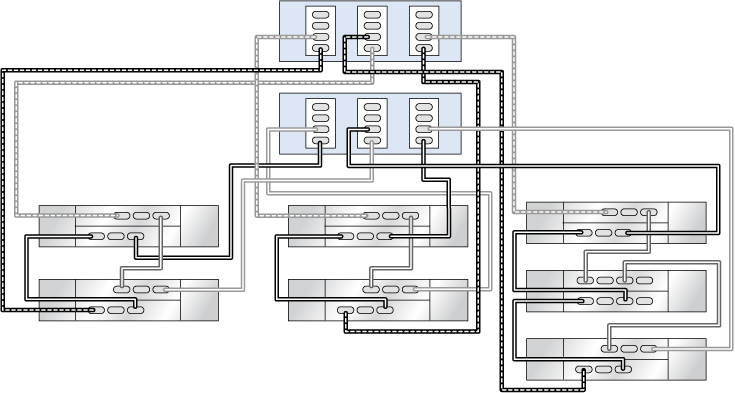

그림 531 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24(오른쪽 체인, 두번째 Disk Shelf) 1개와 DE2-24 6개에 3줄 체인으로 연결됨
배타적 DE3-24 Disk Shelf 체인 추가
이 예에서는 DE3-24 2개의 체인(오른쪽 체인)을 추가하여 DE2-24 6개(왼쪽 3줄 체인) 구성을 업그레이드합니다.

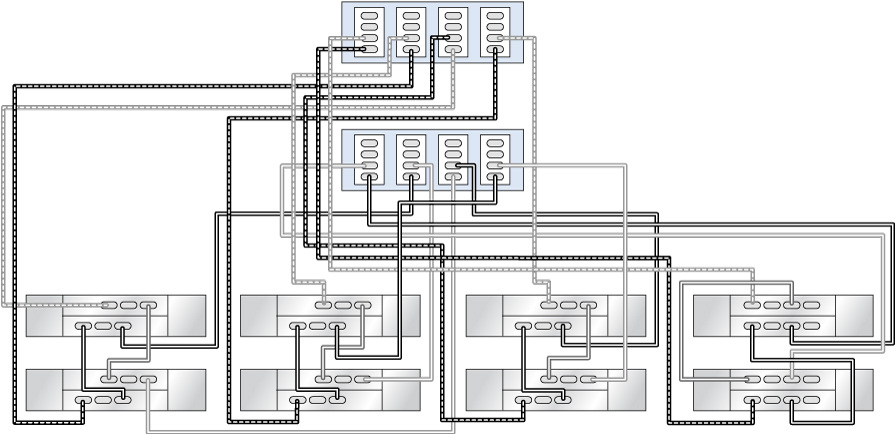

그림 532 클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE3-24(오른쪽 체인) 2개와 DE2-24 6개(왼쪽 3줄 체인)에 연결됨
