Sun Disk Shelf에 7420 독립형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 459 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 1개에 단일 체인으로 연결됨
그림 460 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 2개에 2줄 체인으로 연결됨
그림 461 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 3개에 3줄 체인으로 연결됨
그림 462 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 4개에 4줄 체인으로 연결됨

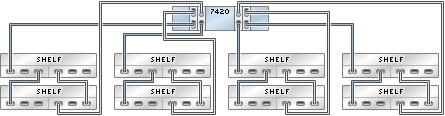

그림 463 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 8개에 4줄 체인으로 연결됨

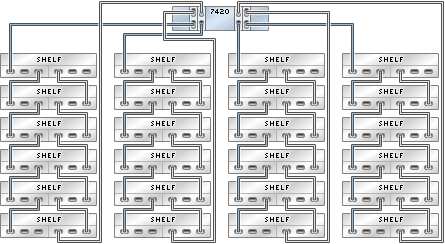

그림 464 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 24개에 4줄 체인으로 연결됨
