ZS4-4 Racked System 용량 구성 개요
용량 구성은 고용량 Disk Shelf를 이용하며 기본 캐비닛에서 사용하거나 기본 캐비닛과 함께 최대 2개의 확장 캐비닛에서 사용할 수 있습니다. 다음 표에서와 같이 2개의 ZS4-4 컨트롤러와 최대 28개의 Oracle Storage Drive Enclosure DE2-24C Disk Shelf가 지원될 수 있습니다.
|
Disk Shelf 및 하프 랙 확장의 구성은 2개(최소)부터 4, 6, 8, 10, 12, 13개(하프 랙), 14, 16, 18, 20, 22, 23개(하프 랙), 24, 26, 28개(최대)까지 제공됩니다.
각 ZS4-4 컨트롤러는 2개, 3개 또는 4개의 SAS HBA 카드를 지원합니다. 각 ZS4-4 컨트롤러에 4개의 SAS HBA 카드를 설치하여 확장 캐비닛의 Disk Shelf를 지원할 수 있습니다.
SAS HBA가 각각 4개 포함된 클러스터형 ZS4-4 컨트롤러는 다음과 같은 고가용성 구성을 지원합니다.
-
기본 캐비닛에서는 디스크 체인당 2개의 Disk Shelf로 구성된 4개의 체인이 지원되어 총 8개의 Disk Shelf가 제공됩니다.
-
1-2개의 확장 캐비닛이 제공되며, 각 캐비닛에서는 디스크 체인당 최대 5개의 Disk Shelf로 구성된 2개의 체인을 지원하므로 확장 캐비닛 1개의 경우 총 10개의 Disk Shelf가 제공되거나 확장 캐비닛 2개의 경우 총 20개의 Disk Shelf가 제공됩니다.
캐비닛은 자체적으로 포함되어 있으며 필요한 케이블 연결 방법에 따라 미리 케이블이 연결되어 있습니다. 미리 랙에 구현된 시스템에 대한 케이블 연결 표 및 다이어그램이 ZS4-4 Racked System 용량 구성에 대한 케이블 연결 표 및 다이어그램 절에서 제공되어 향후 시스템 확장 계획에 참조할 수 있습니다.
각 캐비닛에는 맨 아래에 있는 RU01을 포함해서 42개의 RU(랙 장치)가 있습니다. 각 ZS4-4 컨트롤러는 3개의 랙 장치를 차지하며 위치는 가장 아래쪽 랙 장치 번호로 참조됩니다. 맨 위의 컨트롤러는 컨트롤러 1로 표시되며, 기본 캐비닛에서 RU20에 있습니다. 맨 아래의 컨트롤러는 RU17에 있는 컨트롤러 0입니다. 다음 그림은 각 HBA 카드의 슬롯 번호 및 각 카드에 있는 포트 번호를 보여줍니다.

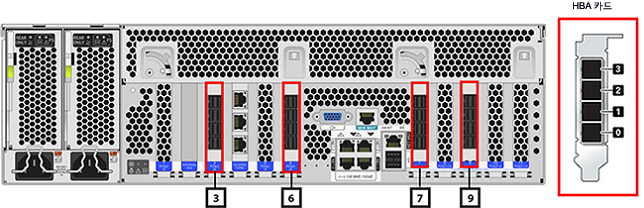

그림 830 ZS4-4 컨트롤러 HBA 슬롯 번호(후면 보기)
각 DE2-24C Disk Shelf는 4개의 랙 장치를 차지하며 Disk Shelf는 안정성을 위해 캐비닛의 맨 아래에서 맨 위의 순서로 랙에 구현됩니다. 따라서 첫번째 Disk Shelf는 RU01에 구현되고 두번째는 RU05에 구현됩니다. 다음 그림에 표시된 것처럼 DE2-24C Disk Shelf에는 각각 3개의 포트가 포함된 2개의 IOM(I/O 모듈)이 있습니다. 컨트롤러 1은 포트 0을 사용하고 컨트롤러 0은 포트 2를 사용합니다. 모든 케이블 연결 구성에서 포트 1은 사용되지 않습니다.

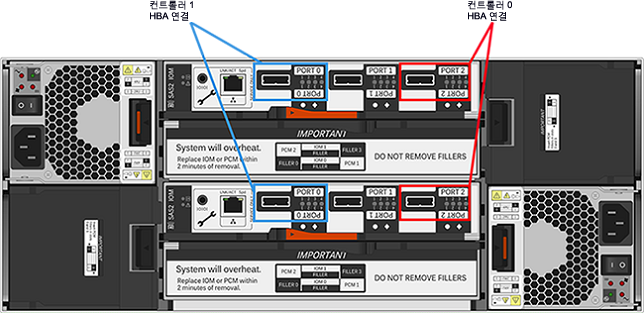

그림 831 DE2-24C Disk Shelf HBA 연결(후면 보기)
