기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결

언어:

기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결하려면 다음 절차를 수행하십시오. 기본 캐비닛 내에 Disk Shelf 체인이 여러 개 있을 수 있으며, 이러한 체인은 컨트롤러의 위와 아래에 위치할 수 있습니다. Disk Shelf를 케이블로 서로 연결하여 체인을 구성하면 각 체인에는 위쪽 끝단과 아래쪽 끝단이 있습니다. 이때 이러한 끝단은 컨트롤러의 서로 다른 HBA에 연결됩니다. 구성은 다양할 수 있지만, 다음 절차에 따라 단일 컨트롤러를 여러 개의 디스크 체인에 연결할 수 있습니다.

주 - DE3-24 Disk Shelf를 ZS9-2 컨트롤러 또는 ZS7-2 컨트롤러에 연결하려면 AOC(능동형 케이블)를 사용합니다.

케이블 연결 시작하기에서 사용 중인 시스템에 적합한 케이블 연결 다이어그램을 찾습니다.
컨트롤러를 Disk Shelf 체인에 연결할 때 사용할 케이블을 느슨하게 감습니다.
컨트롤러와 Disk Shelf 간 최대 케이블 길이는 6m(19.69피트)입니다.
랙 후면을 바라 본 상태로 케이블 루프를 랙 측면에 붙잡고 있습니다. 이때 해당 컨트롤러 HBA 포트와 가장 가까운 측면을 선택합니다.
케이블의 한쪽 끝단을 적합한 컨트롤러 HBA 포트에 연결합니다.
케이블이 올바른 HBA 포트에 연결되었는지 확인합니다. HBA가 가로 방향인지 아니면 세로 방향인지에 따라 컨트롤러 모델이 달라질 수 있으며, 이는 포트 순서와 케이블의 파란색 릴리스 탭 방향에 영향을 미칩니다. 세로 방향 HBA용 릴리스 탭을 오른쪽에 놓고 가로 방향 HBA용 릴리스 탭을 아래쪽에 놓습니다. 케이블 커넥터 래치가 포트에 장착되도록 합니다.

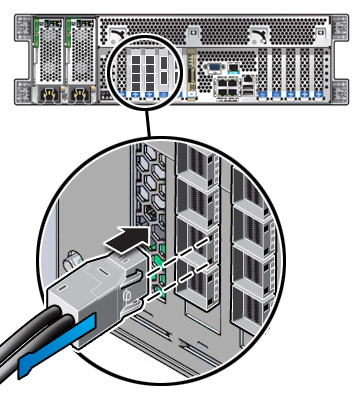

세로 방향 HBA에 미니 SAS 케이블 연결

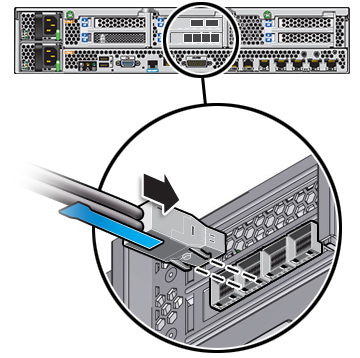

가로 방향 HBA에 미니 SAS 케이블 연결

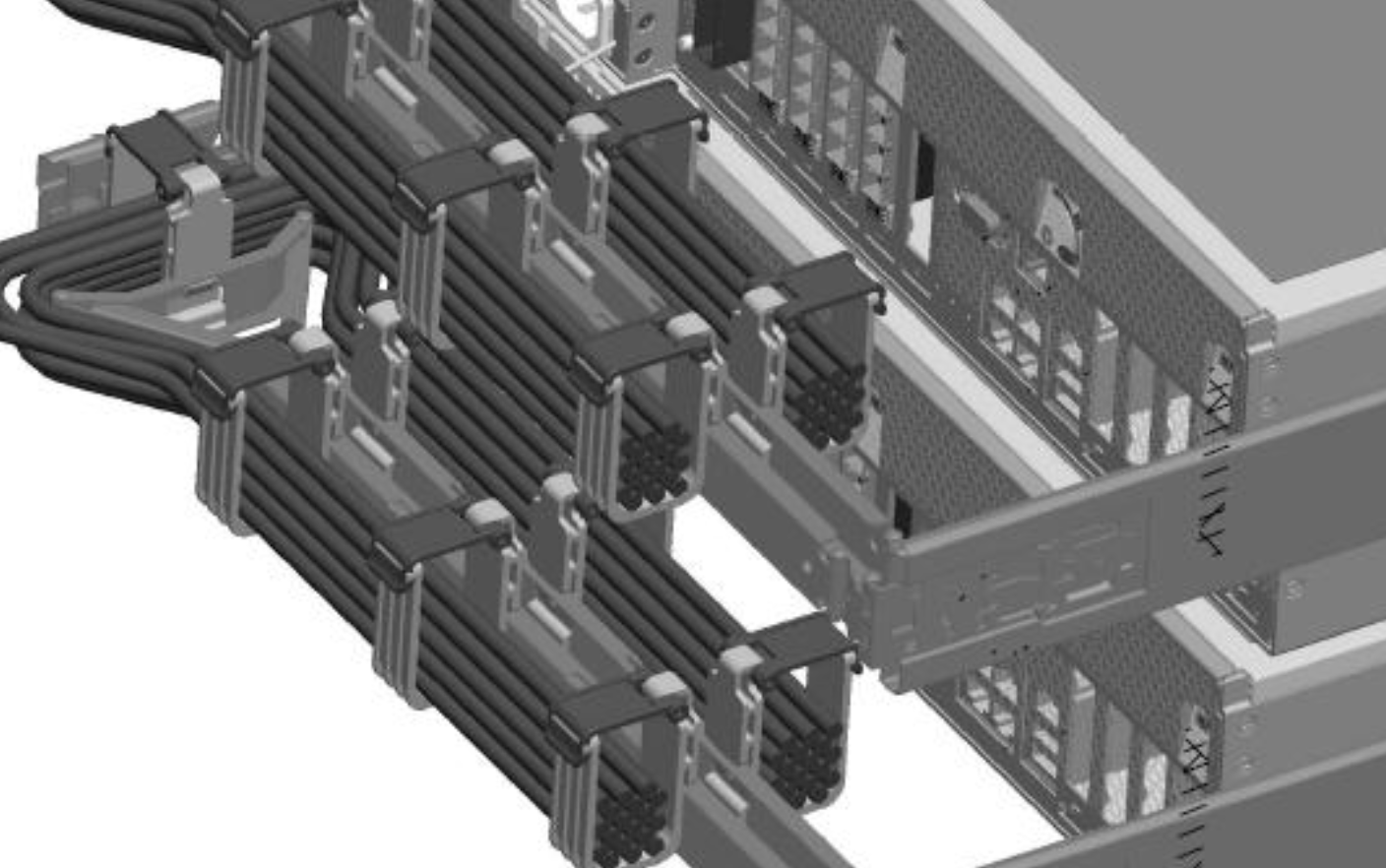

(옵션) 컨트롤러에 CMA(케이블 관리 암)가 있는 경우 클러스터형 컨트롤러가 있는 다음 그림과 같이 컨트롤러를 서비스할 수 있는 충분한 공간이 생기도록 케이블이 CMA를 통과하게 배선합니다.

주 - CMA를 통과하는 SAS 구리 케이블 수가 12개를 초과하지 않도록 하십시오. 혼합된 DE3-24 및 DE2-24 Disk Shelf 구성에서는 CMA를 통해 최대 4개까지 구리 SAS 케이블로 연결할 수 있습니다. 모든 SAS AOC(능동형 광케이블)는 CMA를 통과해야 합니다.
연결할 Disk Shelf 포트 근처에서 케이블의 다른 쪽 끝단을 붙잡고 있습니다.
구성요소를 서비스하고 초과되는 케이블을 컨트롤러의 측면에 배치할 수 있는 충분한 공간을 확보하면서 초과되는 케이블로 직경이 12.7cm(5인치) 코일을 만듭니다. 케이블 타이로 코일을 고정합니다. 초과되는 케이블이 없는 경우 케이블 타이로 케이블을 랙 측면에 고정합니다. 이때 구성요소를 서비스할 수 있는 충분한 공간을 확보합니다.
구성요소를 제거할 수 있을 정도의 여유 공간이 있는지 확인한 다음 케이블의 다른 쪽 끝단을 적합한 Disk Shelf의 적합한 포트에 연결합니다.
케이블이 올바른 Disk Shelf 포트에 연결되었는지 확인합니다. 일부 Disk Shelf 모델에서 일부 I/O 모듈은 뒤집혀 있는 상태인데, 이는 포트 순서에 영향을 미칩니다.

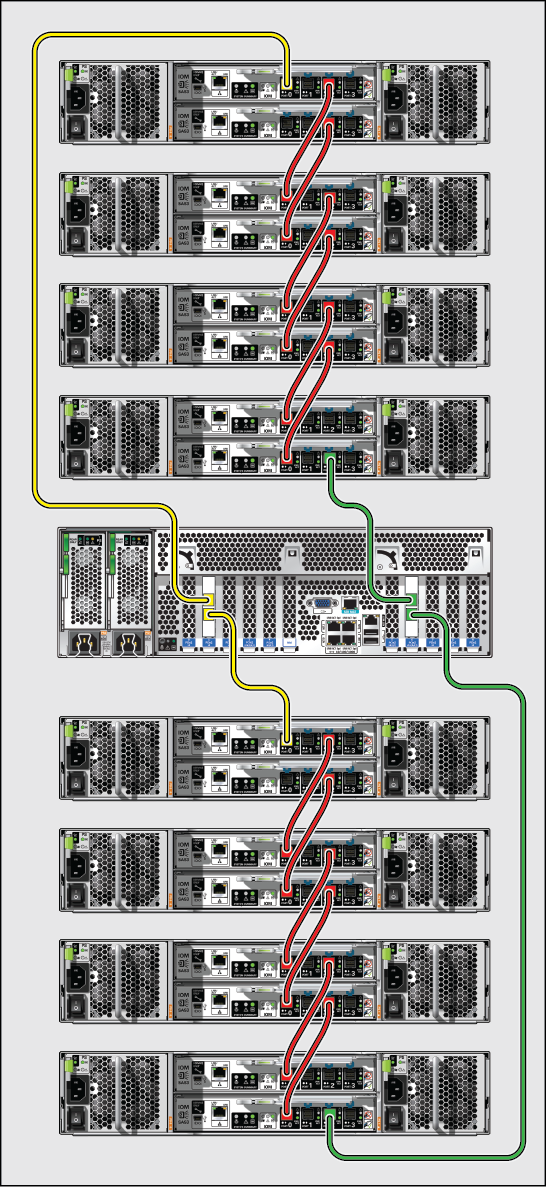

기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결(ZS5-4 - DE3-24P가 표시됨)

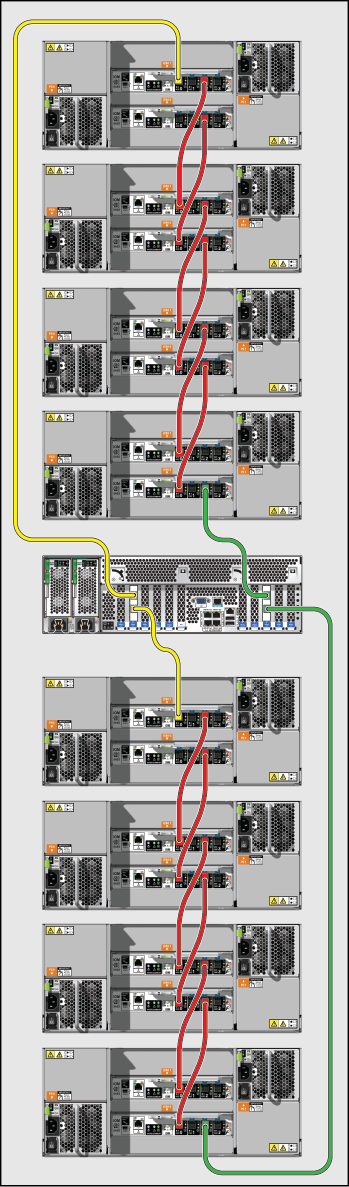

기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결(ZS5-4 - DE3-24C가 표시됨)

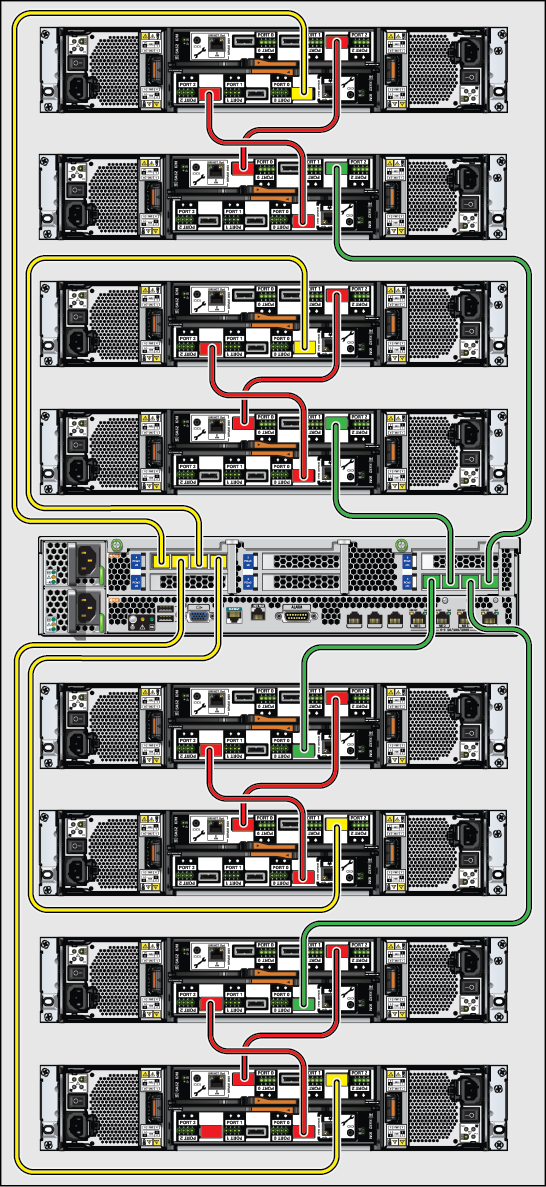

기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결(ZS3-2 - DE2-24P가 표시됨)

기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결(ZS3-2 - DE2-24C가 표시됨)
케이블 코일이 있는 경우 코일을 세로 방향 랙 레일과 랙 측면 패널 사이로 밀어넣습니다. 이때 케이블 타이가 여전히 랙 후면을 향하고 있어야 합니다. 케이블 타이로 코일을 랙 레일에 고정합니다.
2 - 9단계를 반복하여 디스크 체인의 두번째 케이블을 연결합니다.
(옵션) 초과되는 케이블 타이는 잘라냅니다.
남아 있는 Disk Shelf 체인에 대해서도 이 절차를 반복합니다.
측면에 있는 케이블 타이오프는 서로 20.32cm(8인치) 정도의 간격을 유지합니다.
