DE3-24 Disk Shelf에 ZS3-2 독립형 연결(HBA 1개)
다음 그림은 Oracle ZFS Storage ZS3-2 독립형 컨트롤러의 HBA 1개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 166 독립형 ZS3-2 컨트롤러의 HBA 1개가 DE3-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 167 독립형 ZS3-2 컨트롤러의 HBA 1개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

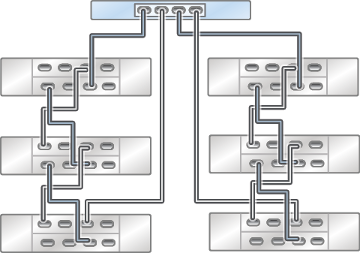

그림 168 독립형 ZS3-2 컨트롤러의 HBA 1개가 DE3-24 Disk Shelf 6개에 2줄 체인으로 연결됨
