케이블로 ZS9-2 HE(고급) 컨트롤러에 혼합 DE3-24 및 DE2-24 Disk Shelf 연결
ZS9-2 컨트롤러에서 지원되는 DE2-24 Disk Shelf의 드라이브 유형은 다음과 같습니다.
-
LFF HDD
-
H7280A520SUN8.0T
-
H7280B520SUN8.0T
-
H7280B524SUN8.0T
-
-
SFF HDD
-
H101860SFSUN600G
-
H101812SFSUN1.2T
-
H1018124FSUN1.2T
-
-
쓰기 SSD
-
HSCAC2DA6SUN200G
-
HBCAC2DH6SUN200G
-
HBSAC2DH6SUN200G
-
HPCAC2DH6ORA200G
-
HPSAC2DH6ORA200G
-
-
읽기 SSD
-
HSCAC2DA2SUN1.6T
-
HBCAC2DH2SUN3.2T
-
HBSAC2DH2SUN3.2T
-
하나 이상의 DE3-24 Disk Shelf를 도입하여 DE2-24 Disk Shelf가 있는 시스템을 업그레이드하거나 해당 시스템에 추가하려면 이 절의 다이어그램을 참조하십시오. 다음 다이어그램에서 DE2-24 Disk Shelf에는 3개의 I/O 모듈 포트가 있지만 DE3-24 Disk Shelf에는 4개의 포트가 있습니다. Disk Shelf 혼용 지침은 캐비닛 및 케이블 연결 지침을 참조하십시오.
주 - DE3-24 Disk Shelf를 기존 DE2-24 스토리지 구성에 추가하려면 SAS-3 케이블 연결이 필요합니다. 가능한 경우에는 기존 케이블 연결 및 방법이 유지됩니다. 대부분의 경우 새 케이블 연결 방법을 사용하여 다시 케이블을 연결하는 것이 더 쉽습니다. DE3-24 Disk Shelf를 컨트롤러에 연결하려면 AOC(능동형 케이블)를 사용하고 DE2-24 Disk Shelf를 컨트롤러에 연결하려면 SAS-2 구리 케이블을 사용합니다. 다음 예에서는 ZS9-2 HE 컨트롤러 및 DE3-24 Disk Shelf를 사용하도록 DE2-24 Disk Shelf에 케이블 연결 구성을 다시 수행하는 방법을 보여줍니다.
체인 끝의 DE2-24 Disk Shelf에 DE3-24 추가
이 예에서는 DE3-24 Disk Shelf 2개를 두번째 오른쪽 끝 체인(상단) 및 오른쪽 끝 체인(하단)에 추가하여 DE2-24 7개(4줄 체인) 구성을 업그레이드합니다.

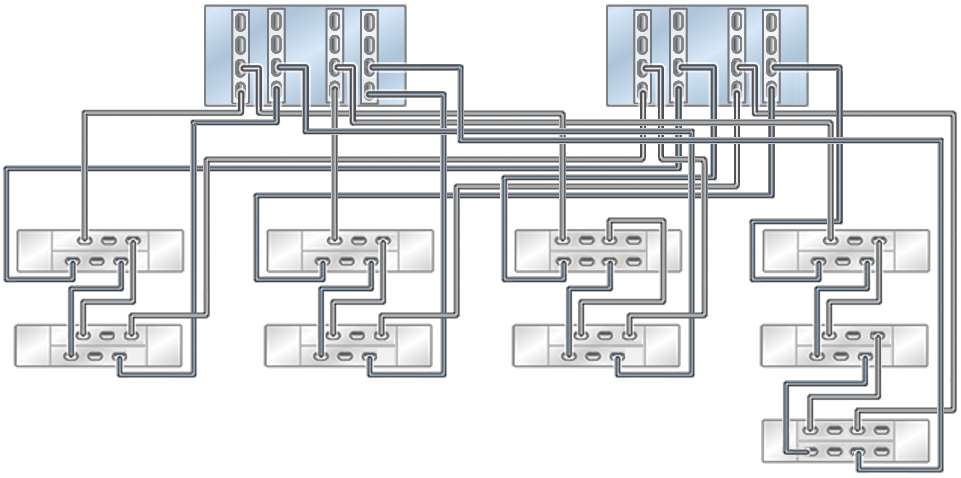

그림 518 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24(오른쪽 두번째 체인, 첫번째 Disk Shelf) 4개와 두번째 DE3-24(오른쪽 체인, 세번째 Disk Shelf) 및 DE2-24 7개에 4줄 체인으로 연결됨
체인 중간의 DE2-24 Disk Shelf에(서) DE3-24 추가/교체
이 예에서는 DE3-24 Disk Shelf를 오른쪽 끝 체인 중간에 추가하여 DE2-24 8개 구성(4줄 체인)을 업그레이드합니다.

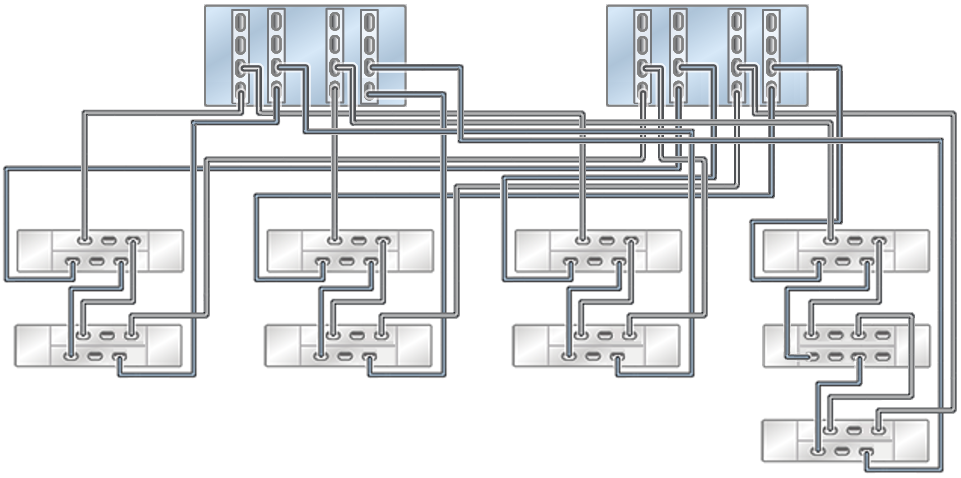

그림 519 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24(오른쪽 체인, 두번째 Disk Shelf) 1개와 DE2-24 8개에 4줄 체인으로 연결됨
배타적 DE3-24 Disk Shelf 체인 추가
이 예에서는 DE3-24 3개의 체인(오른쪽 체인)을 추가하여 DE2-24 6개(왼쪽 3줄 체인) 구성을 업그레이드합니다.

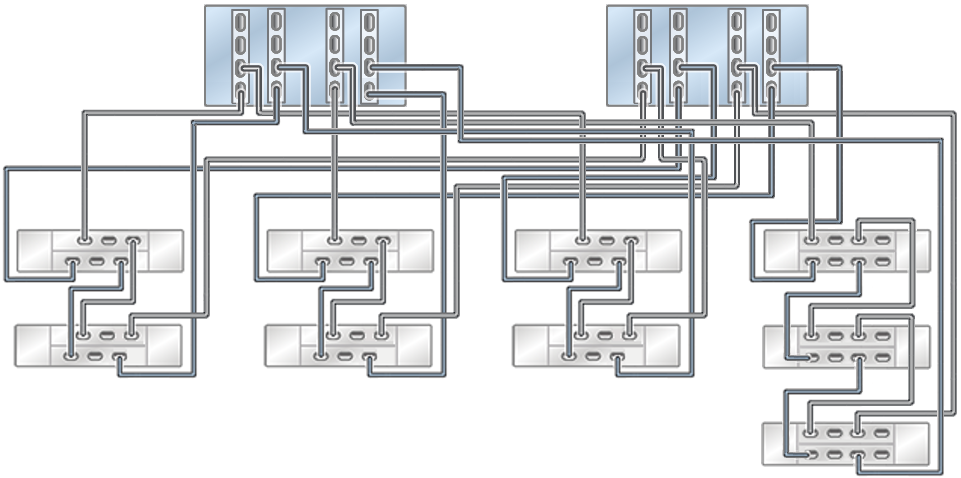

그림 520 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24(오른쪽 체인) 3개와 DE2-24 6개에 3줄 체인으로 연결됨
