ZS5-4 Racked System 용량 구성 개요
용량 구성은 고용량 Disk Shelf를 이용하며 기본 캐비닛에서 사용하거나 기본 캐비닛과 함께 최대 3개의 확장 캐비닛에서 사용할 수 있습니다. 다음 표에서와 같이 2개의 ZS5-4 컨트롤러와 최대 38개의 Disk Shelf가 지원될 수 있습니다.
|
Disk Shelf 및 하프 랙 확장의 구성은 2개(최소)부터 4, 6, 8, 10, 12, 13개(하프 랙), 14, 16, 18, 20, 22, 23개(하프 랙), 24, 26, 28, 30, 32, 33개(하프 랙), 34, 36, 38개(최대)까지 제공됩니다.
각 ZS5-4 컨트롤러는 2개, 3개 또는 4개의 SAS HBA 카드를 지원합니다. 확장 캐비닛에서 Disk Shelf를 지원하려면 각 ZS5-4 컨트롤러에 4개의 SAS HBA 카드를 설치해야 합니다.
SAS HBA가 각각 4개 포함된 클러스터형 ZS5-4 컨트롤러는 다음과 같은 고가용성 구성을 지원합니다.
-
기본 캐비닛에서는 디스크 체인당 4개의 Disk Shelf로 구성된 2개의 체인이 지원되어 총 8개의 Disk Shelf가 제공됩니다.
-
1-3개의 확장 캐비닛이 제공되며, 각 캐비닛에서는 디스크 체인당 최대 5개의 Disk Shelf로 구성된 2개의 체인을 지원하므로 확장 캐비닛 1개의 경우 총 10개의 Disk Shelf, 확장 캐비닛 2개의 경우 총 20개의 Disk Shelf, 확장 캐비닛 3개의 경우 총 30개의 Disk Shelf가 제공됩니다.
캐비닛은 자체적으로 포함되어 있으며 필요한 케이블 연결 방법에 따라 미리 케이블이 연결되어 있습니다. 미리 랙에 구현된 시스템에 대한 케이블 연결 표 및 다이어그램이 ZS5-4 Racked System 용량 구성에 대한 케이블 연결 표 및 다이어그램 절에서 제공되어 향후 시스템 확장 계획에 참조할 수 있습니다.
각 캐비닛에는 맨 아래에 있는 RU01을 포함해서 42개의 RU(랙 장치)가 있습니다. 각 ZS5-4 컨트롤러는 3개의 랙 장치를 차지하며 위치는 가장 아래쪽 랙 장치 번호로 참조됩니다. 맨 위의 컨트롤러는 컨트롤러 1로 표시되며, 기본 캐비닛에서 RU20에 있습니다. 맨 아래의 컨트롤러는 RU17에 있는 컨트롤러 0입니다. 다음 그림은 각 HBA 카드의 슬롯 번호 및 각 카드에 있는 포트 번호를 보여줍니다.

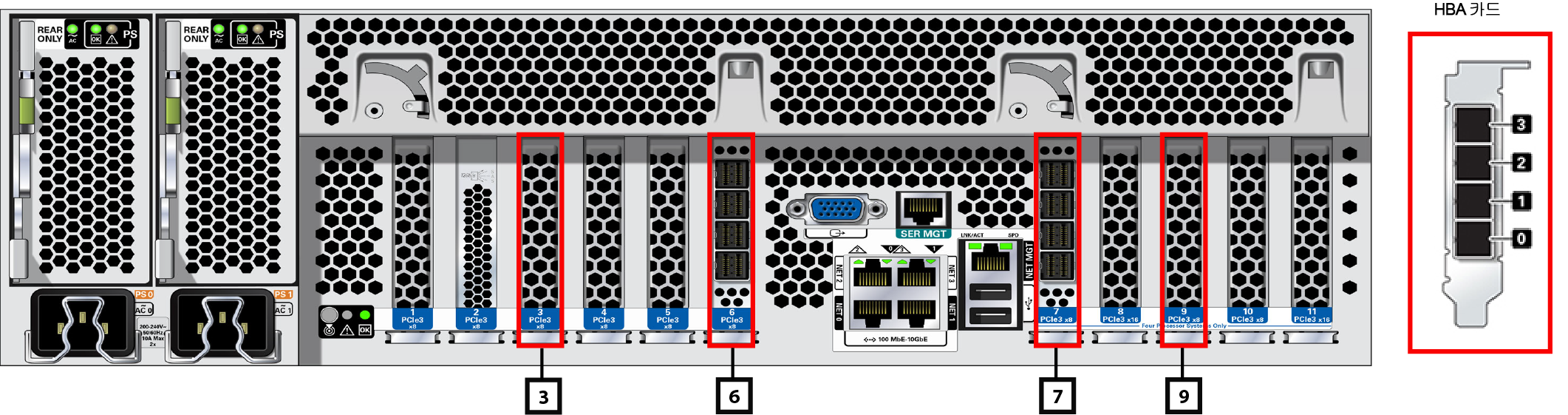

그림 775 ZS5-4 컨트롤러 HBA 슬롯 번호(후면 보기)
각 DE3-24C Disk Shelf는 4개의 랙 장치를 차지하며 Disk Shelf는 안정성을 위해 일반적으로 캐비닛의 맨 아래에서 맨 위의 순서로 설치됩니다. 고성능 기능을 제공하기 위해 디스크 체인은 기본 캐비닛의 아래쪽에서 위쪽으로 번갈아 사용됩니다. 이때 체인당 4개의 Disk Shelf가 있으며 구성요소 간에는 간격이 있습니다. 따라서 교차 방식으로 첫번째 Disk Shelf는 RU01, 두번째는 RU05, 세번째는 RU23, 네번째는 RU27, 5번째는 RU09 등이 됩니다. 다음 그림에 표시된 것처럼 DE3-24C Disk Shelf에는 각각 4개의 포트가 포함된 2개의 IOM(I/O 모듈)이 있습니다. 모든 케이블 연결 구성에서 포트 1과 포트 3은 사용되지 않습니다.
그림 776 DE3-24C Disk Shelf HBA 연결(후면 보기)
