케이블로 ZS9-2 HE(고급) 컨트롤러에 DE3-24 Disk Shelf 연결
이 절에서는 케이블로 DE3-24 Disk Shelf에 독립형 및 클러스터형 ZS9-2 HE 컨트롤러를 올바르게 연결하는 지침을 제공합니다.
하나 이상의 Disk Shelf에 연결하려면 다음 항목의 다이어그램을 사용하십시오.
DE3-24 Disk Shelf에 ZS9-2 HE 독립형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage ZS9-2 HE 독립형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 10 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

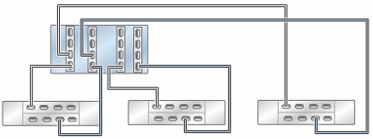

그림 11 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

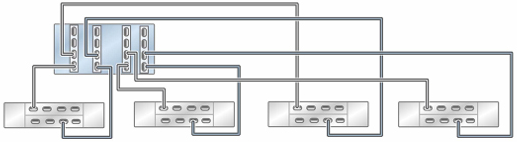

그림 12 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨

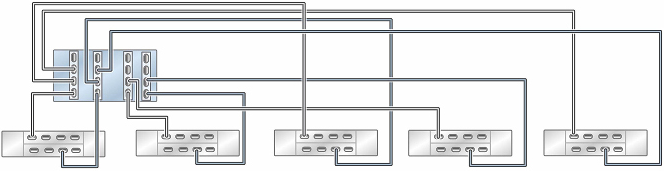

그림 13 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 5개에 5줄 체인으로 연결됨
그림 14 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 6개에 6줄 체인으로 연결됨

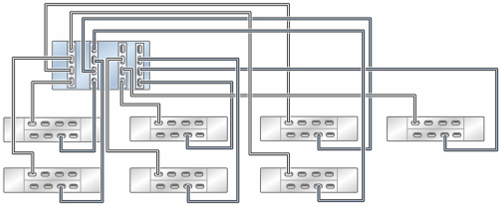

그림 15 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 7개에 7줄 체인으로 연결됨

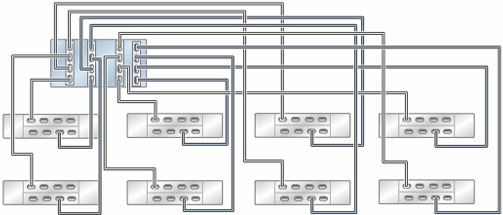

그림 16 독립형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 8개에 8줄 체인으로 연결됨
그림 17 단일 체인에 있는 여러 개의 Disk Shelf
DE3-24 Disk Shelf에 ZS9-2 HE 클러스터형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage ZS9-2 HE 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.

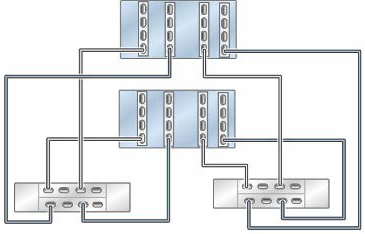

그림 18 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨
그림 19 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

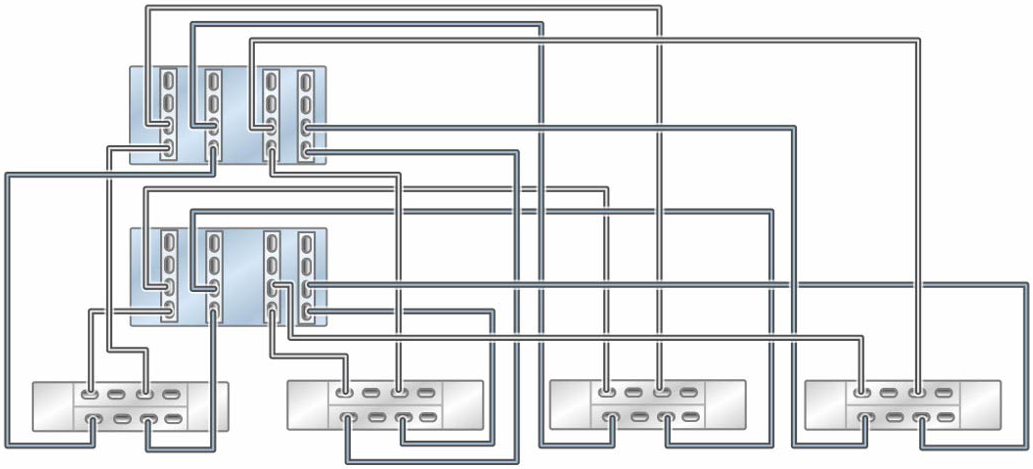

그림 20 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨
그림 21 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 5개에 5줄 체인으로 연결됨

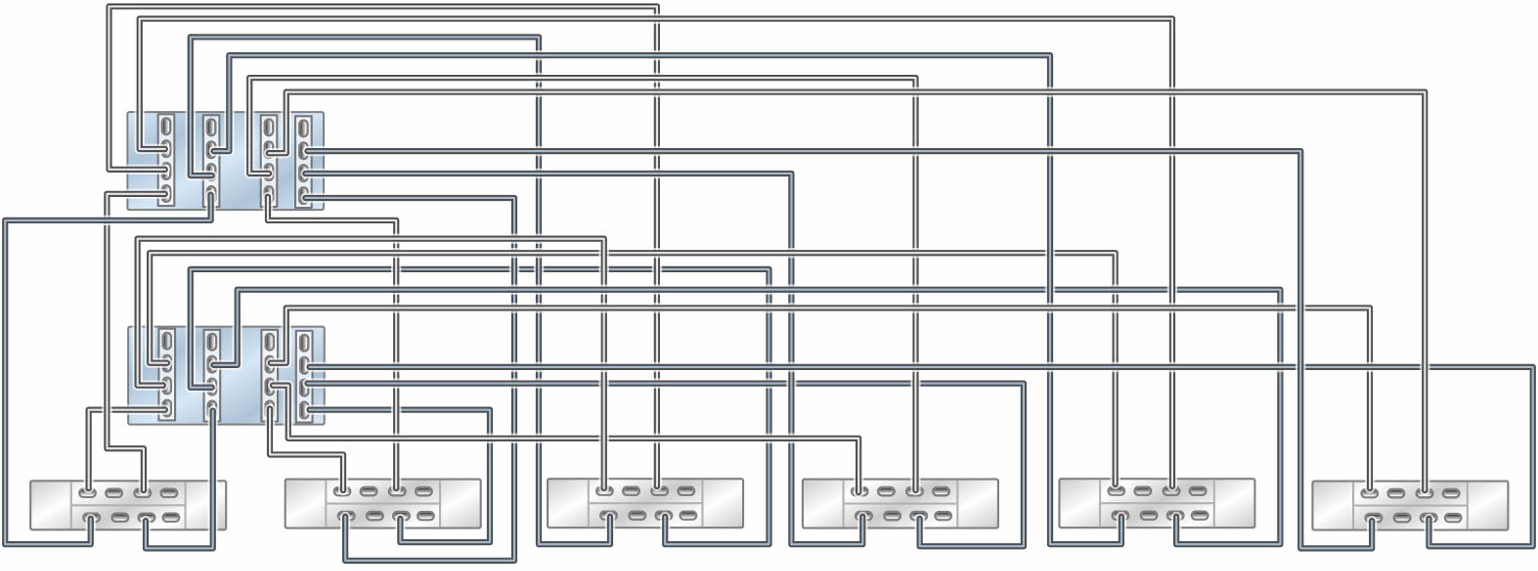

그림 22 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 6개에 6줄 체인으로 연결됨

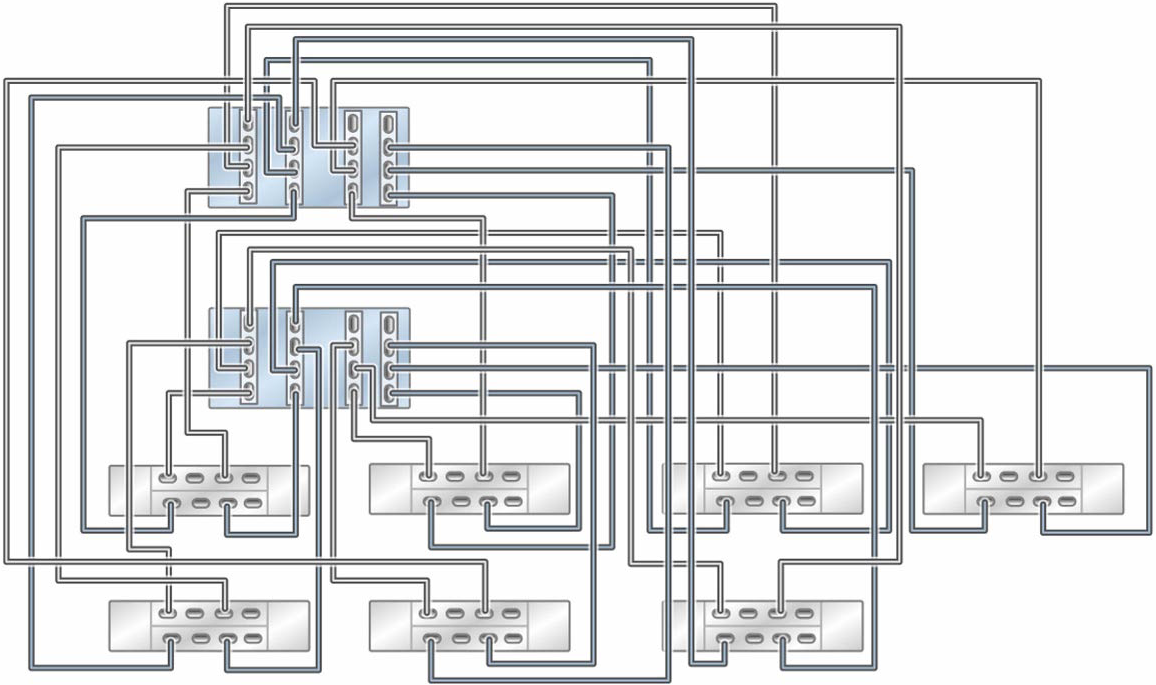

그림 23 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 7개에 7줄 체인으로 연결됨

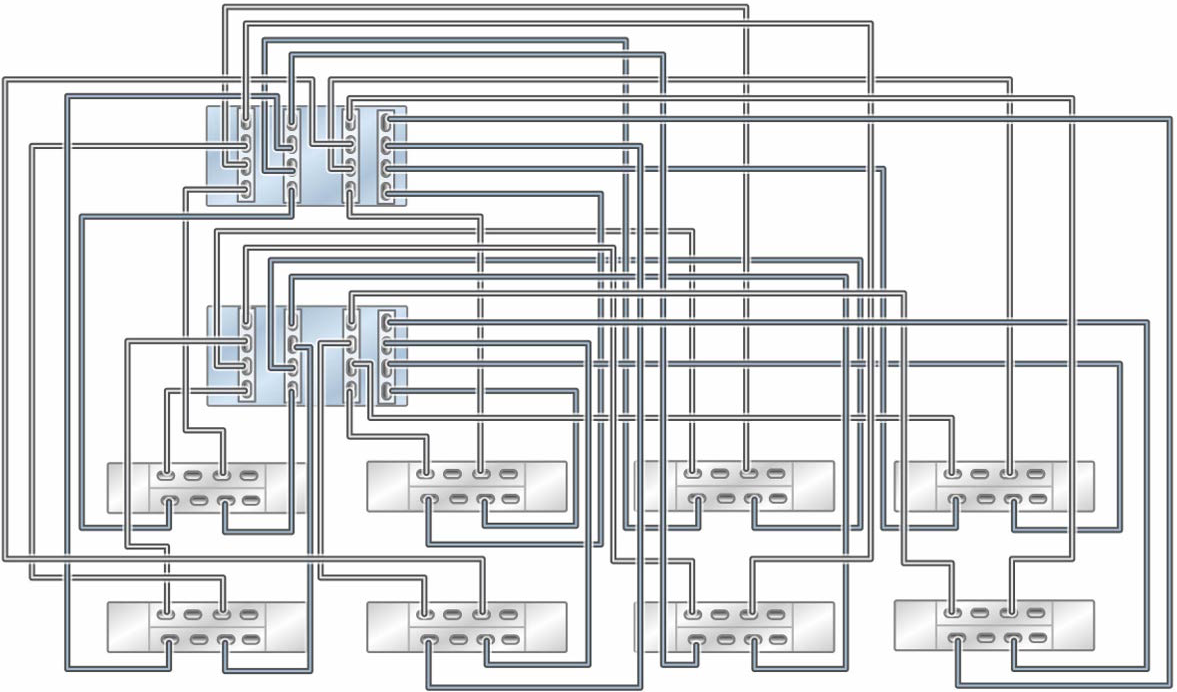

그림 24 클러스터형 ZS9-2 HE 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 8개에 8줄 체인으로 연결됨
그림 25 단일 체인에 있는 여러 개의 Disk Shelf
