Oracle^® ZFS Storage Appliance 케이블 연결 설명서, 릴리스 OS8.8.x

여러 개의 Disk Shelf를 케이블로 연결

여러 개의 Disk Shelf를 SAS 구리 케이블로 연결하려면 다음 절차를 수행하십시오. AOC(능동형 광케이블)는 다음과 같은 특수한 경우에 DE3-24 Disk Shelf용으로 허용됩니다.

• 동일한 캐비닛 내 DE3-24 Disk Shelf의 경우 1m(3.28피트) SAS-3 케이블을 사용합니다. 동일한 캐비닛 내 DE2-24 및 Sun Disk Shelf의 경우 2m(6.56피트) SAS-2 케이블을 사용합니다.

• 인접한 캐비닛을 잇는 DE3-24 Disk Shelf 케이블 연결의 경우 3m(9.84피트) SAS-3 케이블을 사용합니다.

• 인접한 두 캐비닛을 잇는 DE3-24 Disk Shelf 케이블 연결의 경우 6m(19.68피트) 구리, 6m AOC 또는 20m(65.62피트) AOC SAS-3 케이블을 사용합니다. 6m 또는 20m SAS-3 케이블은 체인당 한 쌍만 허용됩니다.

• 인접한 캐비닛을 잇는 DE2-24 및 Sun Disk Shelf 케이블 연결의 경우 3m(9.84피트) SAS-2 케이블을 사용합니다.

1. 케이블 연결 시작하기에서 사용 중인 시스템에 적합한 케이블 연결 다이어그램을 찾습니다.

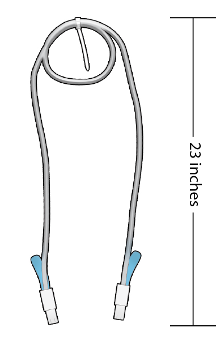

2. Disk Shelf의 가운데 부분에서 시작하여 적당한 수의 느슨한 12.7cm(5인치) 직경 루프를 만든 후 다음 그림에 표시된 것과 같이 케이블 타이를 연결하여 고정합니다.

   루프를 만들 때 다음 지침을 따르십시오.

   • 1m 케이블 길이 - 루프 2개

   • 2m 케이블 길이 - 루프 3개

   • 3m 케이블 길이 - 루프 4개

   케이블 타이와 케이블 끝단 간의 길이는 약 0.58m(23인치)입니다.



3. 랙 후면을 바라 본 상태로 가장 위쪽 Disk Shelf부터 시작합니다. Disk Shelf 케이블 포트와 가장 가까운 측면에서 케이블 루프를 잡고 있습니다.

   케이블 길이를 최대화하려면 케이블 타이가 랙 후면을 향해 있어야 합니다.

4. 케이블의 위쪽 끝단을 가장 위쪽 Disk Shelf의 위에 있는 랙 레일까지 늘린 다음 전원 공급 장치를 제거할 수 있을 만큼 충분한 여유 공간이 있는지 확인합니다.
5. 해당 케이블 끝단을 가장 위쪽 Disk Shelf의 적합한 포트에 연결합니다.

   Disk Shelf 포트를 식별하려면 해당하는 케이블 연결 다이어그램을 참조하십시오. DEx-24 Disk Shelf에 케이블을 연결할 때는 Disk Shelf 유형 및 I/O 모듈에 맞게 파란색 릴리스 탭의 위치를 정하고 케이블 커넥터 래치가 포트에 장착되도록 합니다.

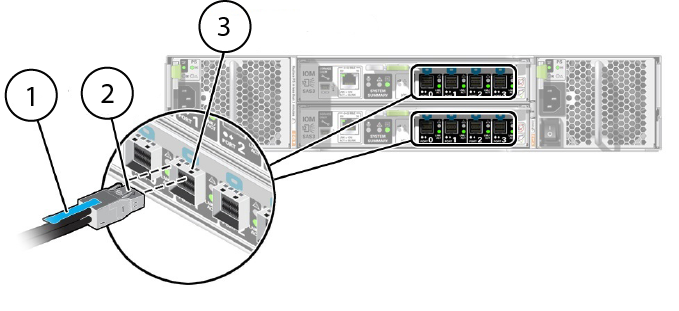

   DE3-24P Disk Shelf에 미니 SAS HD 케이블 연결




   콜아웃 설명 1 파란색 릴리스 탭 2 케이블 커넥터 래치 3 IOM 0/IOM 1 포트 래치 수신기 구멍

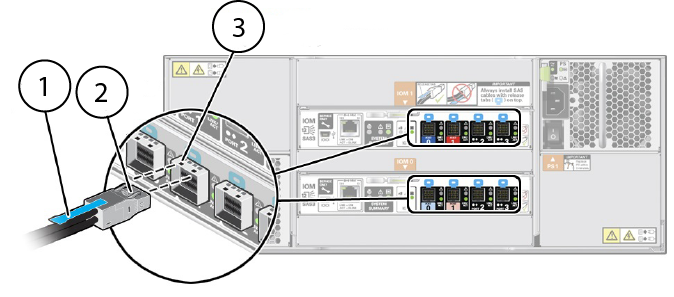

   DE3-24C Disk Shelf에 미니 SAS HD 케이블 연결




   콜아웃 설명 1 파란색 릴리스 탭 2 케이블 커넥터 래치 3 IOM 0/IOM 1 포트 래치 수신기 구멍

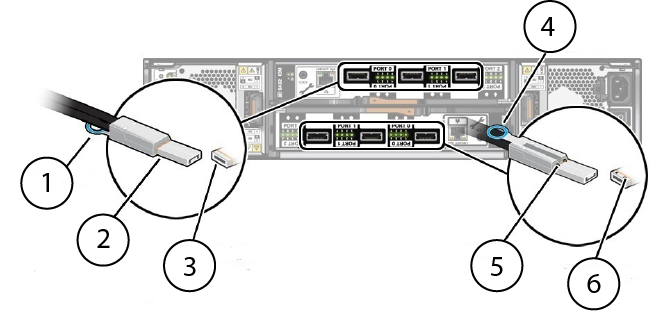

   DE2-24P Disk Shelf에 미니 SAS 케이블 연결




   콜아웃 설명 1 파란색 릴리스 탭 2 케이블 커넥터 래치(아래) 3 IOM 1 포트 래치 수신기 구멍(아래) 4 파란색 릴리스 탭 5 케이블 커넥터 래치 6 IOM 0 포트 래치 수신기 구멍

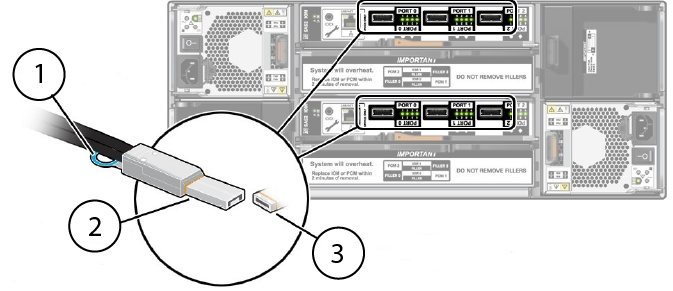

   DE2-24C Disk Shelf에 미니 SAS 케이블 연결




   콜아웃 설명 1 파란색 릴리스 탭 2 케이블 커넥터 래치(아래) 3 IOM 0/IOM 1 포트 래치 수신기 구멍(아래)

6. 코일 케이블을 세로 방향 랙 레일과 랙 측면 패널 사이로 밉니다. 이때 케이블 타이가 여전히 랙 후면을 향하고 있어야 합니다.
7. 전원 공급 장치를 제거할 수 있을 정도의 여유 공간이 있는지 확인한 다음 케이블의 다른 쪽 끝단을 적합한 Disk Shelf의 적합한 포트에 연결합니다.
8. 다른 케이블 타이를 사용하여 가장 위쪽 Disk Shelf보다 약간 위에 있는 랙 레일 마운팅 구멍에 케이블의 위쪽 끝단을 고정합니다.

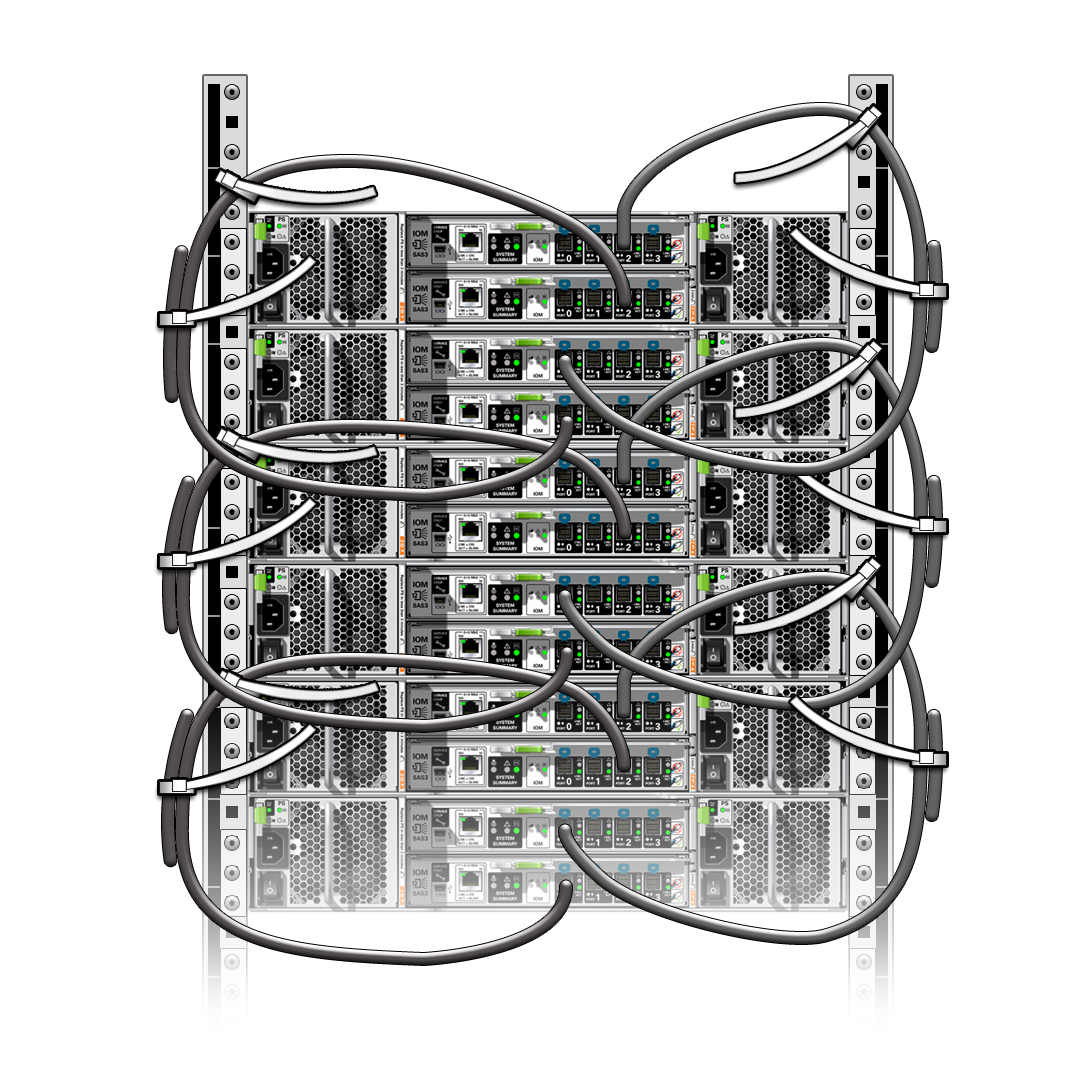

   케이블로 2U Disk Shelf 연결(DE3-24P가 표시됨)

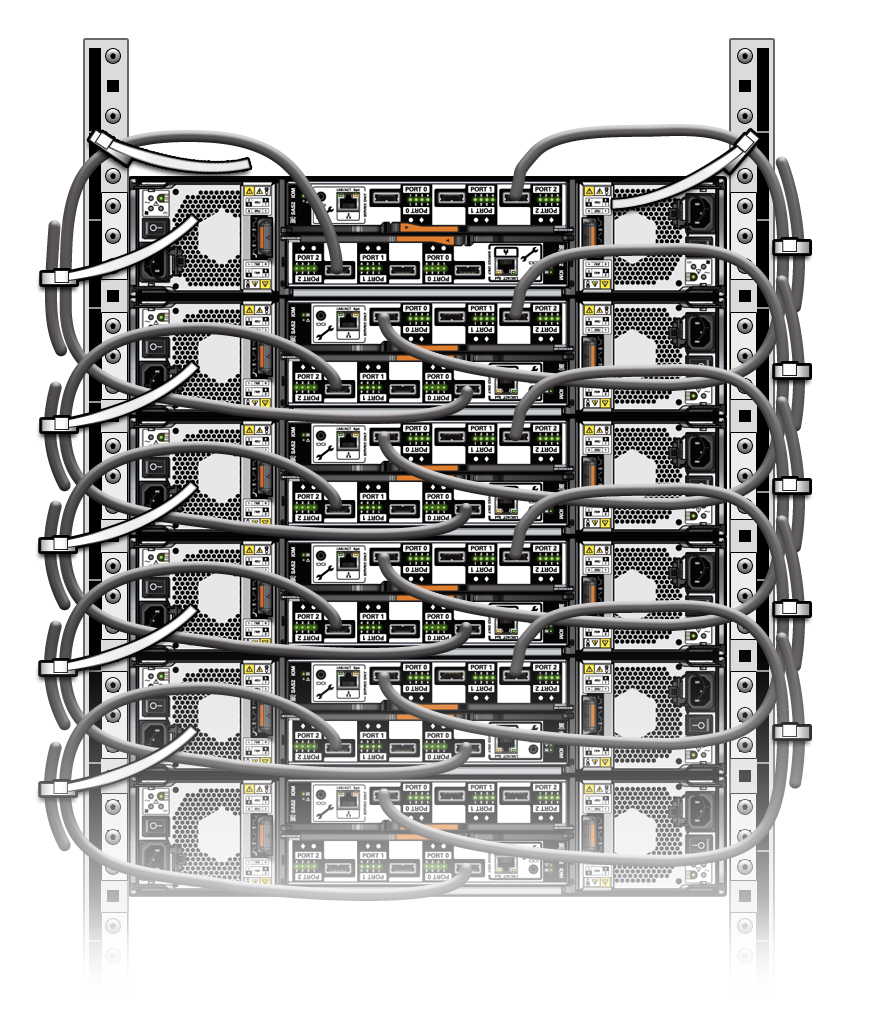

   케이블로 2U Disk Shelf 연결(DE2-24P가 표시됨)

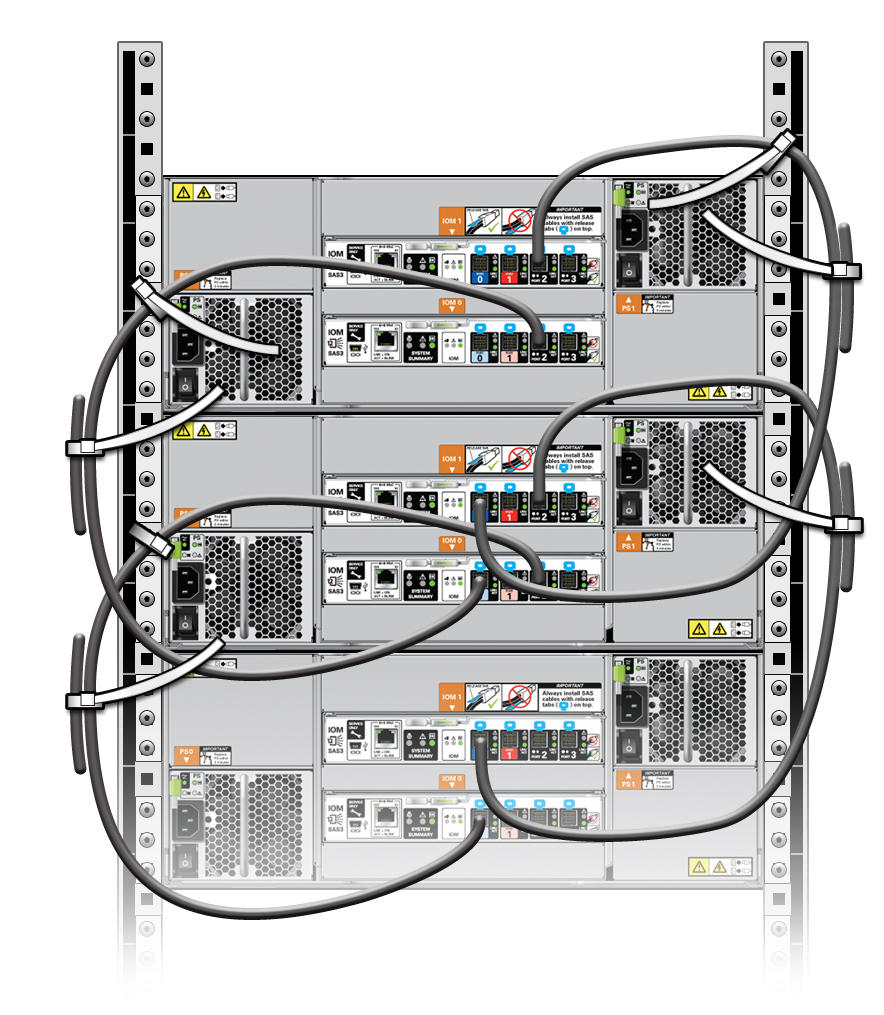

   케이블로 4U Disk Shelf 연결(DE3-24C가 표시됨)

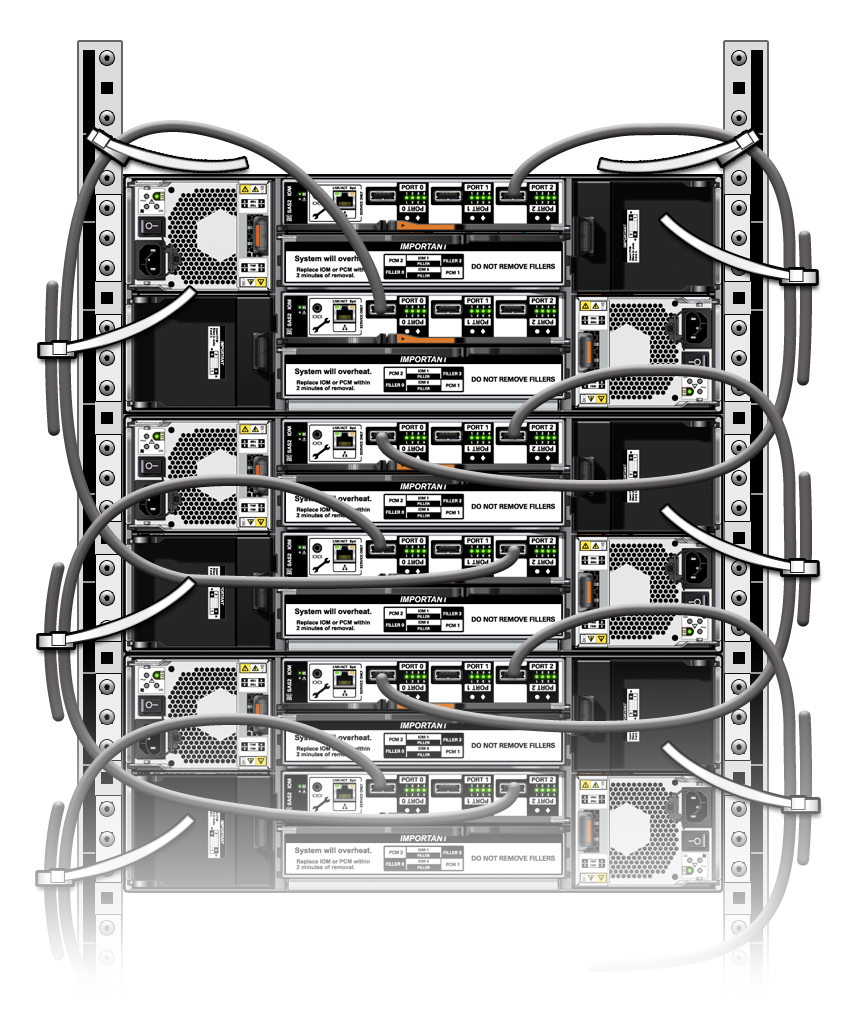

   케이블로 4U Disk Shelf 연결(DE2-24C가 표시됨)



9. 체인에 있는 나머지 Disk Shelf에 대해서도 이 절차를 반복합니다. 이때 올바른 Disk Shelf로 대체합니다.

   측면에 있는 케이블 타이오프는 서로 20.32cm(8인치) 정도의 간격을 유지합니다.

10. (옵션) 초과되는 케이블 타이는 잘라냅니다.
11. 추가 Disk Shelf 체인에 대해서도 이 절차를 반복합니다.
12. 컨트롤러를 Disk Shelf 체인에 연결하려면 해당하는 절차를 참조하십시오.

    • 기본 캐비닛의 Disk Shelf에 컨트롤러를 케이블로 연결

    • 확장 캐비닛의 Disk Shelf에 기본 캐비닛의 컨트롤러를 케이블로 연결
