혼합 Disk Shelf에 ZS3-2 독립형 연결(HBA 2개)
다음 그림은 Oracle ZFS Storage ZS3-2 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.
-
컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.
-
동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.
주 - 포트 위치의 경우 Oracle ZFS Storage Appliance 설치 설명서에서 해당 컨트롤러에 대한 하드웨어 개요 절을 참조하십시오. 4X4 포트 SAS-2 HBA는 릴리스 AK 2013.1.0 이상에서만 지원됩니다.

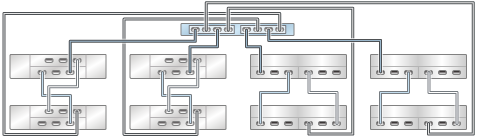

그림 594 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 595 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 596 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 597 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 8개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 598 단일 체인에 있는 여러 개의 DE2-24 Disk Shelf
그림 599 단일 체인에 있는 여러 개의 Sun Disk Shelf
