Exemples de configuration d'un système de fichiers Oracle ACFS

Les diagrammes ci-après illustrent la configuration d'un système de fichiers Oracle ACFS dans la zone globale et dans un cluster de zones à l'aide de Solaris Volume Manager ou d'un RAID matériel.

Figure 5-1  Configuration d'Oracle ACFS dans la zone globale avec Solaris Volume Manager

image:Diagramme présentant la configuration d'un système de fichiers Oracle ACFS avec un gestionnaire de volumes

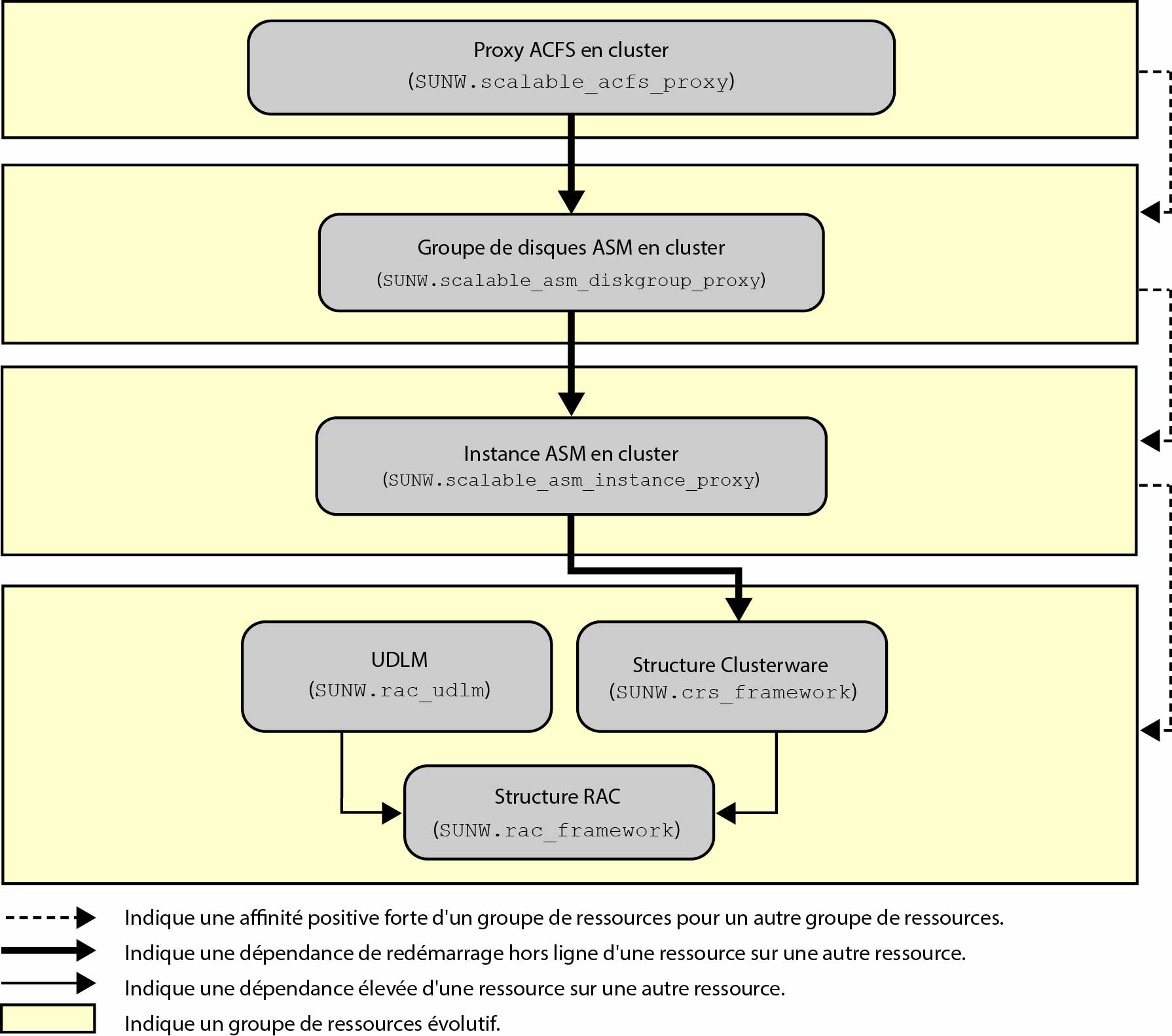

Figure 5-2  Configuration d'Oracle ACFS dans la zone globale avec le RAID matériel

image:Diagramme présentant la configuration d'un système de fichiers Oracle ACFS

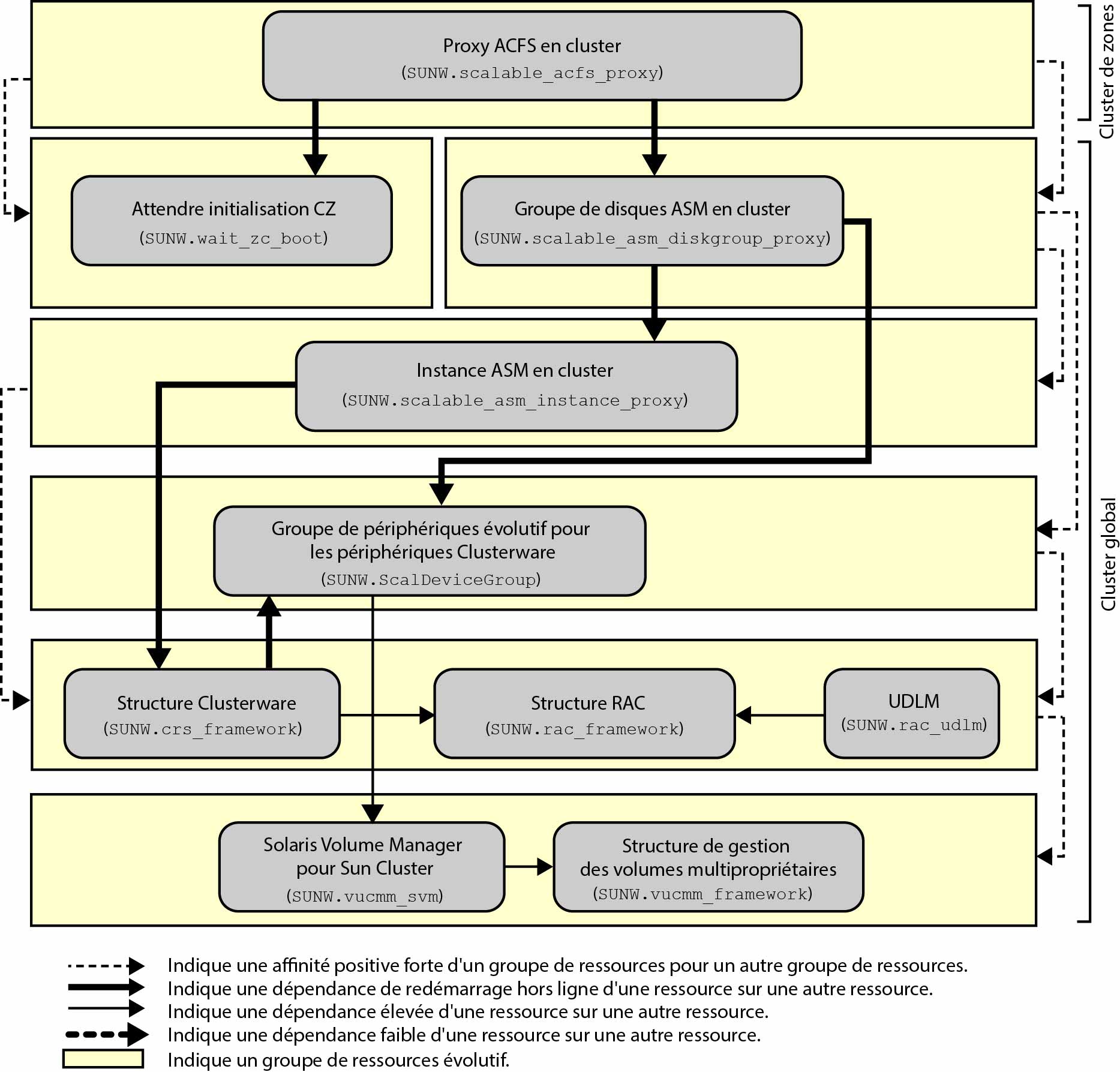

Figure 5-3  Configuration d'Oracle ACFS dans un cluster de zones avec Solaris Volume Manager

image:Diagramme présentant la configuration d'un système de fichiers Oracle ACFS dans un cluster de zones avec un gestionnaire de volumes

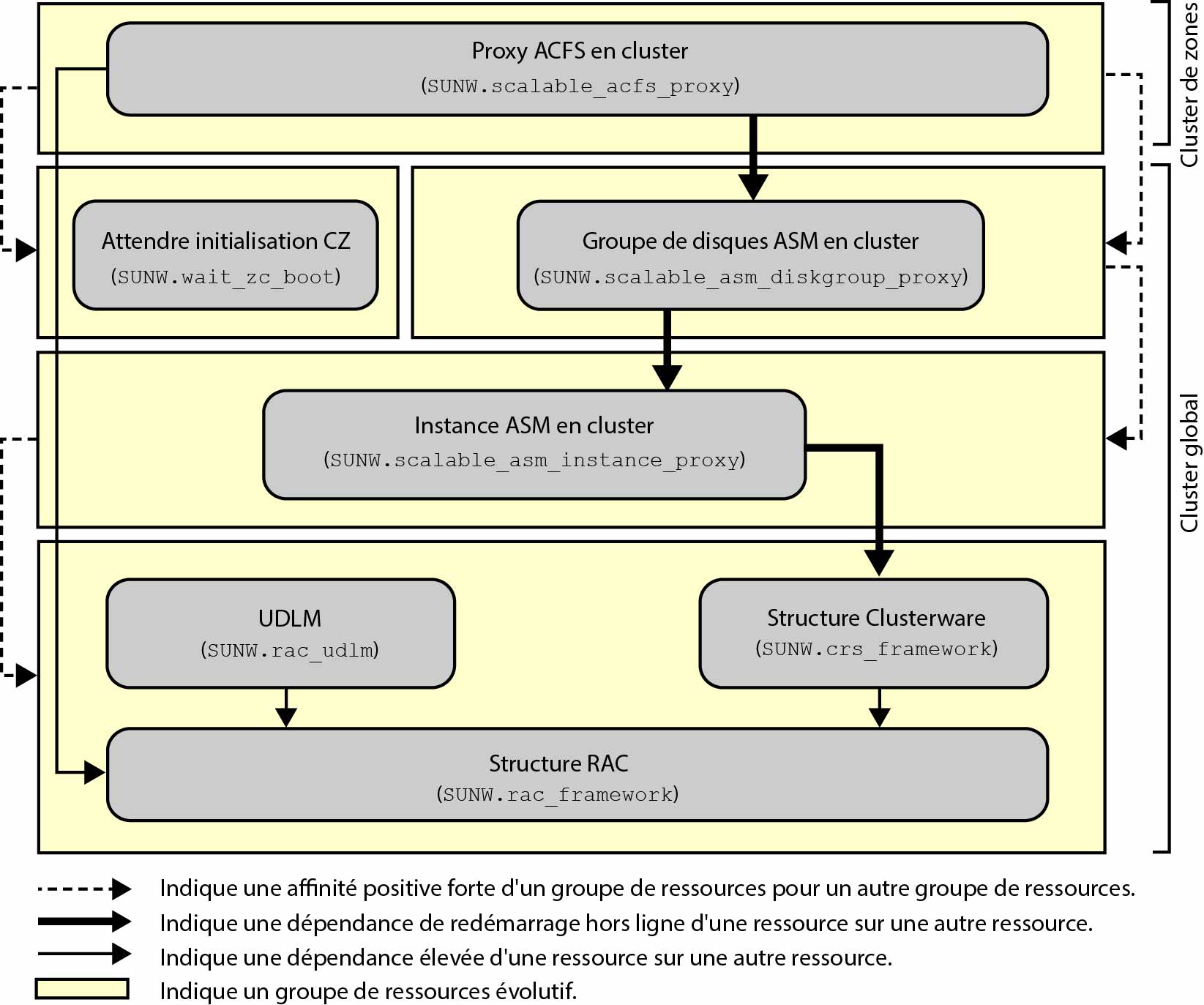

Figure 5-4  Configuration d'Oracle ACFS dans un cluster de zones avec un RAID matériel

image:Diagramme présentant la configuration d'un système de fichiers Oracle ACFS dans un cluster de zones
