Puede configurar IPMP en el dominio de servicio configurando las interfaces del conmutador virtual en un grupo. El siguiente diagrama muestra dos instancias de conmutador virtual (vsw0 y vsw1) que están enlazadas a dos dispositivos físicos diferentes. Las dos interfaces de conmutador virtual se pueden crear y configurar en un grupo IPMP. En caso de fallo de vínculo físico, el dispositivo de conmutador virtual que está enlazado con ese dispositivo físico detecta el fallo del vínculo. Entonces, el dispositivo de conmutador virtual envía una notificación de este evento de enlace a la capa de IP en el dominio de servicio, que provoca una conmutación por error en el otro dispositivo de conmutador virtual en el grupo IPMP. Las dos interfaces físicas son nxge0 y nxge1 en Oracle Solaris 10 y net0 y net1 en Oracle Solaris 11. En el diagrama se muestran los nombres de interfaces físicas de Oracle Solaris 10.

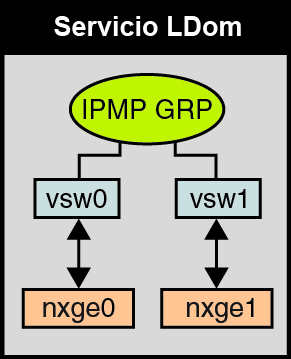

Figura 11-9 Dos interfaces de conmutador virtual configuradas como parte de un grupo IPMP
