ZS4-4 の背面パネル

ZS4-4 背面パネルを次の図に示します。基本構成の PCIe カードは、この図には描かれていません。

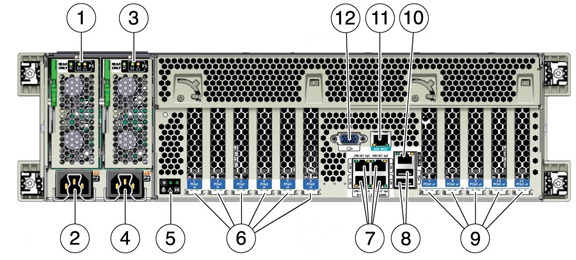

図 2-3  ZS4-4 コントローラの背面パネル

図の説明 1 電源ユニット (PSU) 0 インジケータパネル 7 ネットワーク (NET) 10 GbE ポート: NET0NET3 2 PSU 0 AC 電源差し込み口 8 USB 2.0 コネクタ (2) 3 PSU 1 インジケータパネル 9 PCIe カードスロット 711 4 PSU 1 AC 電源差し込み口 10 サービスプロセッサ (SP) ネットワーク管理 (NET MGT) ポート 5 システムステータスインジケータパネル 11 シリアル管理 (SER MGT) RJ-45 ポート 6 PCIe カードスロット 1-6 12 DB-15 ビデオポート

ZS4-4 の Ethernet ポート

ZS4-4 の背面パネルには、次の図に示すように (左下から右上に向かって) NET 0、NET 1、NET 2、および NET 3 というラベルが付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートを使用して、アプライアンスをネットワークに接続します。

NET ポートの上にあり、(左から右に向かって) 2、0、3、1 とラベルが付けられている LED は、リンク/動作状態インジケータです。

図 2-4  Ethernet ポート

LED ステータス 消灯 (1) リンクなし 点灯 (0) リンク/未動作状態 点滅 リンク/動作状態

ZS4-4 のネットワーク管理ポート

次の図に示すネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの代替の端末インタフェースを提供します。

図 2-5   ネットワーク管理ポート

ZS4-4 のシリアル管理ポート

次の図に示すシリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。

図 2-6  シリアル管理ポート

ZS4-4 の 4x4 SAS-2 HBA

4x4 SAS-2 HBA は外部 DE2-24 および Sun Disk Shelf への接続を提供します。HBA ポートには、次の図に示すように上から下に 3 - 0 の番号が付けられています。

図 2-7   4x4 SAS-2 HBA のポート番号

4x4 SAS-2 HBA の HBA スロット配置については、ZS4-4 の PCIe スロットの順序を参照してください。
