ZS4-4 のメモリーライザーカードを交換する方法

1. いずれかの電源切断方法を使用してコントローラをシャットダウンします。
2. AC 電源コードをストレージコントローラの背面パネルから取り外します。
3. ケーブルが損傷していないこと、またはラックからストレージコントローラを延長している場合は干渉しないことを確認します。
4. 前面の 2 つのスライドリリース爪を押しながら、スライドレールが所定の位置で閉じるまでストレージコントローラをゆっくり前方に引き出します。
5. 上部カバーを取り外します。

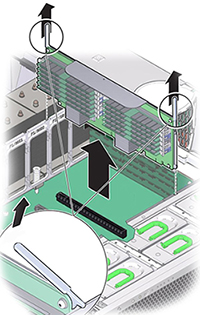

6. メモリーライザーカードを取り外すには、ハンドルを上方に引き出してマザーボードからコネクタを外し、メモリーライザーを慎重にまっすぐ持ち上げてコントローラから外します。ハンドルは、カードのコネクタをマザーボードのコネクタから引き出すための、側壁に対するレバーとして機能します。

7. 交換用のメモリーライザーカードで、DIMM スロット取り外しレバーが、装着済みのものも未装着のものもすべて、閉じて固定された位置にあることを確認します。

   ---

   注意  -  開いている DIMM 取り外しレバーは、メモリーライザーカードの取り付け中に折れる可能性があります。メモリーライザーカードの DIMM スロット取り外しレバーは、装着済みのものも未装着のものもすべて、カードをコントローラに取り付ける前に完全に閉じて固定された位置にある必要があります。

   ---

8. コントローラ内で、メモリーライザーカードの取り外しレバーが閉じた位置にあることを確認します。

   ---

   注 -  取り外しレバーはメモリーライザーカードの取り外しだけに使用され、カードの取り付けには使用されません。

   ---

9. メモリーライザーカードをマザーボード上のスロットの上に置きます。

   カードの DIMM が左 (コントローラの前面に配置する場合) を向いている必要があります。

10. メモリーライザーカードをコントローラ内に降ろし、マザーボード上のスロットに取り付けます。

11. メモリーライザーカードコネクタがスロットと合っていることを確認します。
12. カード上部の取り付け金具をしっかり押し下げて、カードをマザーボード上のコネクタに固定します。
13. 上部カバーをシャーシに元どおりに取り付けます。
14. 各レール側面のリリース爪を押し、ゆっくりとストレージコントローラをラックに押し込んで、コントローラを通常のラックの位置に戻します。
15. 電源装置に電源コードを再接続します。
16. スタンバイ電源がオンになっていることを確認します。電源コードを差し込んでから約 2 分後に、電源/OK ステータスインジケータがフロントパネルで点滅すれば、スタンバイ電源はオンになっています。
17. ペンまたはその他の先端がとがったものを使用して、ストレージコントローラのフロントパネルにある埋め込み式の電源ボタンを押してから放します。
18. BUI の「保守」>「ハードウェア」画面に移動します。コントローラの右矢印アイコンをクリックし、「DIMM」をクリックして、新しく装着したメモリーライザーカードステータスアイコン が緑色になっていることを確認します。
