7x20 コントローラのファンモジュールを交換する方法

---

注意  -  ファンを取り外した状態で長期間コントローラを稼働すると、冷却システムの効果が低下します。そのため、交換用ファンは事前に開梱しておき、障害が発生したファンを取り外したら、ただちにコントローラシャーシに挿入できるようにしておきます。

---

1. 保守の必要があるシャーシを特定するには、BUI の「保守」>「ハードウェア」画面で、対応するロケータアイコン をクリックするか、サービスプロセッサ (SP) プロンプトで set /SYS/LOCATE status=on コマンドを発行します。コントローラシャーシの位置特定 LED が点滅します。
2. ケーブルが損傷していないこと、またはラックからストレージコントローラを延長している場合は干渉しないことを確認します。
3. ストレージコントローラの正面から、2 つのスライドリリースラッチを外します。
4. スライドリリースラッチを強く押しながら、スライドレールが閉じるまでストレージコントローラをゆっくり前方に引き出します。
5. 7120 または 7320: ファンモジュールを交換するには:

   ドアのリリース爪のラッチを外しながら、ファンモジュールを開きます。

   対応する保守要求ステータスインジケータを探すか、BUI の「保守」>「ハードウェア」画面でロケータアイコン をクリックして交換するファンを見つけ、障害が発生したファンモジュールを特定します。

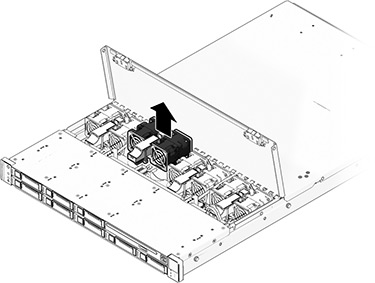

   親指と人差し指を使って、ファンモジュールを引き上げ、取り出します。

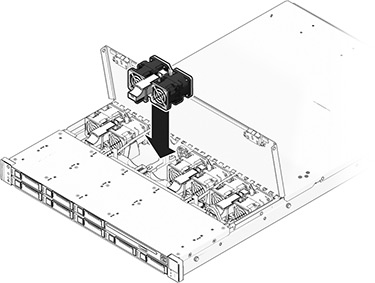

   交換用ファンモジュールをストレージコントローラのファンスロットに取り付けます。

   ---

   注意  -  コントローラがシャットダウンしないよう、ファンを 1 分以内に元どおりに取り付ける必要があります。

   ---




   ファンモジュールが完全に固定されるまで強く押します。

   ファンの OK ステータスインジケータが点灯していることと、交換したファンモジュールの障害ステータスインジケータが薄暗いことを確認します。

   ファンを交換したら、ただちに上部カバーを閉じ、ストレージコントローラの通気を維持します。

6. 7420: ファンモジュールを交換するには:

   対応する保守要求ステータスインジケータを探すか、BUI の「保守」>「ハードウェア」画面でロケータアイコン をクリックして交換するファンを見つけ、障害が発生したファンモジュールを特定します。

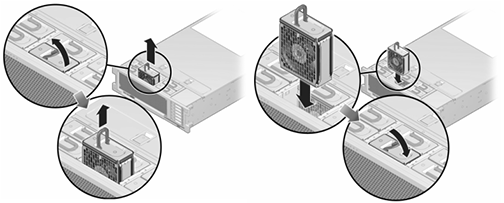

   ファンモジュールの上部にあるラッチを持ち上げてファンモジュールをロック解除し、ファンモジュールを引き抜きます。




   7420 ファンモジュールをロック解除し、挿入します。

   ファンモジュールが完全に固定されるまで強く押します。

   ファンの OK ステータスインジケータが点灯していることと、交換したファンモジュールの障害ステータスインジケータが薄暗いことを確認します。

7. 上部のファンステータスインジケータ、保守要求ステータスインジケータ、ロケータステータスインジケータまたはロケータボタンが薄暗いことを確認します。
8. 各レール側面のリリース爪を押して、ゆっくりとストレージコントローラをラックにスライドさせます。
