フロントパネル

フロントパネルは、ドライブとインジケータライトで構成されます。

ドライブの位置

次の図にドライブの位置を示します。

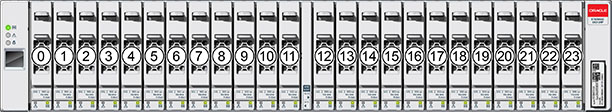

図 2-66  Oracle Storage Drive Enclosure DE2-24P のドライブの位置

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。

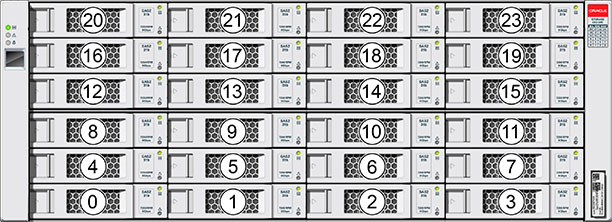

図 2-67  Oracle Storage Drive Enclosure DE2-24C および Sun Disk Shelf のドライブの位置

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。(Oracle Storage Drive Enclosure DE2-24C が表示され、両方のモデルを表す。)

フロントパネルインジケータ

次の図にフロントパネルインジケータを示します。

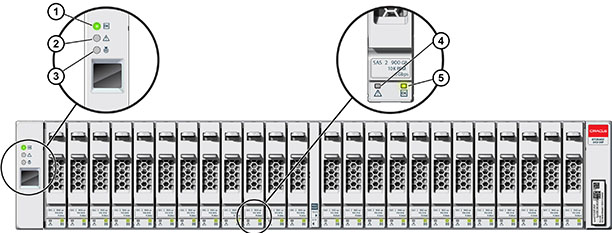

図 2-68  Oracle Storage Drive Enclosure DE2-24P のフロントパネルインジケータ

図の説明 1 システム電源インジケータ 4 ドライブ障害インジケータ 2 モジュール障害インジケータ 5 電源/アクティビティーインジケータ 3 位置特定インジケータ

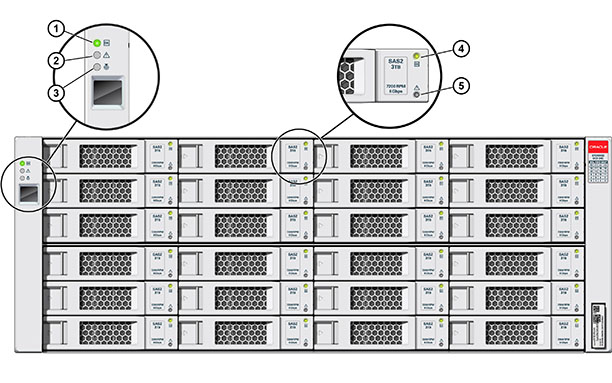

図 2-69  Oracle Storage Drive Enclosure DE2-24C のフロントパネルインジケータ

図の説明 1 システム電源インジケータ 4 電源/アクティビティーインジケータ 2 モジュール障害インジケータ 5 ドライブ障害インジケータ 3 位置特定インジケータ

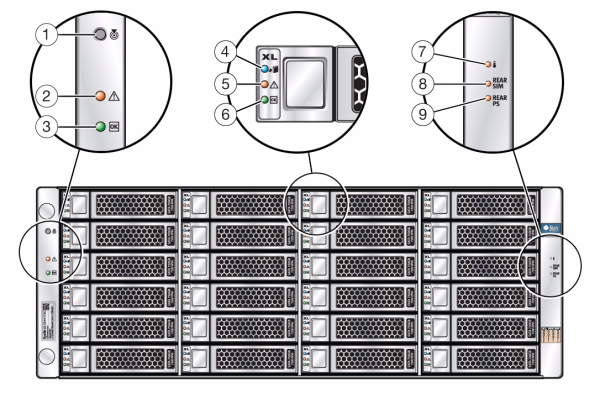

図 2-70  Sun Disk Shelf のフロントパネルインジケータ

図の説明 1 位置特定ボタンおよびインジケータ 4 ディスク取り外し準備完了インジケータ 7 過熱警告インジケータ 2 システム障害インジケータ 5 ディスク障害インジケータ 8 SIM ボード障害インジケータ 3 システム電源インジケータ 6 ディスクアクティビティーインジケータ 9 電源障害インジケータ
