![]() | 注意 - この手順では、静電気に弱いコンポーネントを扱う必要があるため、コンポーネントに障害が発生する可能性があります。損傷を避けるには、コンポーネントを扱う際、静電気防止用リストストラップを着用し、静電気防止用マットを使用します。 |
ファンモジュールのドアのラッチを外し、2 つのリリース爪を引いて、ファンのドアを開放位置まで回して留めます。
上部カバーのリリースボタンを押して、上部カバーを後方に約 0.5 インチ (1.3 cm) スライドさせます。
上部カバーを持ち上げて、取り外します。
両方のカバーラッチを同時に引き上げます。
上部カバーを持ち上げて、取り外します。
交換する PCIe ライザーに装着されているカードに接続されているデータケーブルを取り外します。あとで正しく接続できるように、ケーブルにラベルを貼ります。

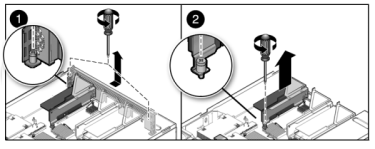

背面パネルクロスバーの端の 2 本の Phillips 脱落防止機構付きねじを緩め、クロスバーを引き上げ後方に除けて取り外します。

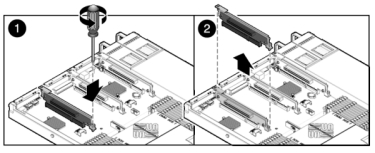

ライザーの正面端を留めている脱落防止機構付き留めねじとライザーの端の Phillips ねじを緩めます。

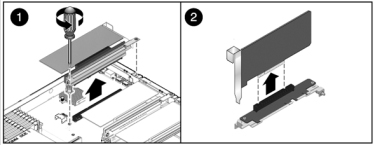

ライザーを持ち上げて、ストレージコントローラから取り外します。
ライザーボードコネクタから PCIe カードを注意深く取り外し、必要に応じてろ過した圧縮空気でスロットのほこりを取り除きます。

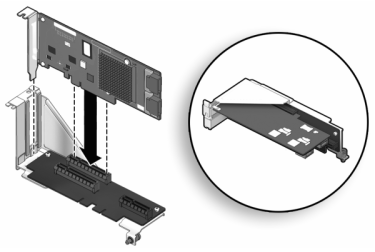

交換用 PCIe カードをライザーのスロットに固定し、ケーブルを接続します。

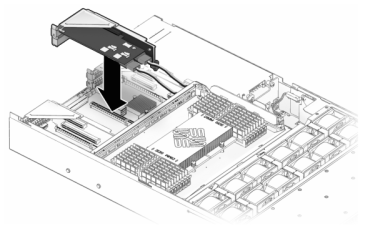

PCIe カードを固定したライザーをマザーボード上の希望する位置に合わせて、スロットに注意深く挿入します。
ライザーの背面をマザーボード背面のパネル補強材にスライドさせます。
マザーボードにライザーを固定するねじを締めます。

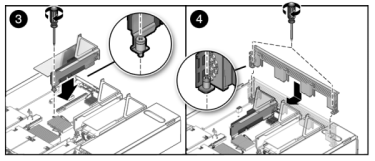

背面の PCI クロスバーを PCIe ライザー上でスライドさせて交換し、2 本の Phillips 脱落防止機構付きねじでクロスバーを固定します。

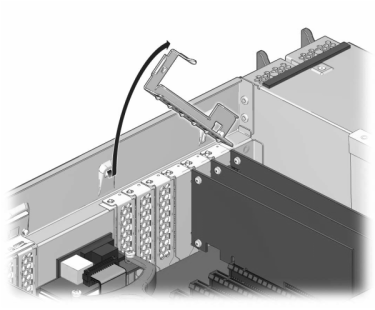

固定されている位置から PCIe カードスロットのクロスバーを外し、クロスバーを垂直の位置になるよう回転させます。
PCIe カードをシャーシに固定している留めねじを取り外します。
コネクタから PCIe カードを注意深く取り外し、必要に応じてろ過した圧縮空気でスロットのほこりを取り除きます。

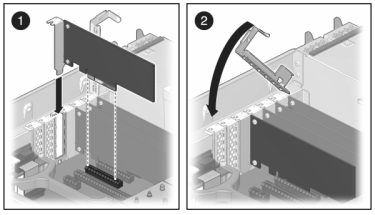

交換用 PCIe カードを PCIe カードスロットに取り付けます。
留めねじを取り付けて PCIe カードをシャーシに固定します。
閉じてロックする位置にクロスバーを戻します。
ストレージコントローラの背面から約 1 インチ (2.5 cm) はみ出るように、シャーシの上に上部カバーを置き、固定されるまで上部カバーを前方にスライドさせます。
ファンカバーを閉じて、ファンカバーラッチを留めます。ストレージコントローラの電源を入れるには、カバーが完全に閉じている必要があります。
ストレージコントローラの背面から約 1 インチ (2.5 cm) 前にはみ出るように、シャーシ (1) の上に上部カバーを置きます。
シャーシ (2) の背面に向かって、固定されるまで上部カバーをスライドさせます。
両方のラッチで留められるまで、両手でカバーを下に押します。
