ZS3-2 の背面パネル

次の図に、ZS3-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを示します。

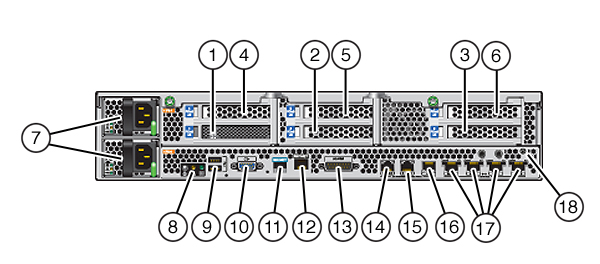

図 2-24  ZS3-2 コントローラの背面パネル

図の説明 1 SAS-2 HBA (スロット 1) 7 AC 電源装置 PS1 (上)、PS0 (下) 13 アラームポート、DB-15 コネクタ 2 4x4 SAS-2 6Gb/s HBA (スロット 2) 8 システムステータス LED 14-16 クラスタ I/O ポート 3 PCIe スロット 3 9 USB 2.0 ポート 17 10 ギガビット Ethernet ポート 4 PCIe スロット 4 10 SP 15 ピン VGA ビデオポート 18 シャーシアースポスト 5 PCIe スロット 5 11 シリアル管理ポート 6 PCIe スロット 6 12 ネットワーク管理ポート

ZS3-2 の 4x4 SAS-2 HBA

ZS3-2 の PCIe スロット 2 に取り付けられた 4x4 SAS-2 HBA は、外部 DE2 および Sun Disk Shelves への接続を可能にします。HBA ポートには、次の図に示すように左から右に 0 - 3 の番号が付けられています。

図 2-25  ZS3-2 コントローラの 4x4 SAS-2 HBA ポート番号

追加の 4x4 SAS-2 HBA を搭載したコントローラのスロット配置については、ZS3-2 の PCIe オプションを参照してください。

ZS3-2 のシリアル管理コネクタ

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの端末接続を提供します。

図 2-26  ZS3-2 コントローラのシリアル管理ポート

ZS3-2 のネットワーク管理コネクタ

ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。

図 2-27  ZS3-2 コントローラのネットワーク管理ポート

ZS3-2 の Ethernet ポート

ZS3-2 には、背面パネルの左から右に、NET 3、NET 2、NET 1、および NET 0 のラベルの付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートは、100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。

図 2-28  ZS3-2 コントローラの Ethernet ポート

各 NET ポートの上にある LED は、この表に示されているように、ポートごとに、左側がリンク/動作状態インジケータ、右側が速度インジケータです。

表 2-9  ZS3-2 の Ethernet ポート LED の説明

接続タイプ EEE の用語 速度 LED の色 転送速度 ファスト Ethernet 100BASE-TX オフ 100M ビット/秒 ギガビット Ethernet 1000BASE-T オレンジ色 1000M ビット/秒 10 ギガビット Ethernet 10GBASE-T 緑色 10000M ビット/秒

ZS3-2 のクラスタ I/O ポート

2 つのクラスタシリアルポート (0 と 1) および 1 つの Ethernet ポートが、2 つのコントローラ間の通信を提供して、クラスタ構成が形成されます。クラスタを形成するケーブルを接続する方法の詳細は、Oracle ZFS Storage Appliance 管理ガイド、Release 2013.1.3.0 のZS3-2 クラスタの配線のトピックを参照してください。

図 2-29  ZS3-2 コントローラのクラスタ I/O ポート: シリアル 0、シリアル 1、Ethernet
