ZS4-4 の PCIe カードを交換する方法

PCIe カードの交換はコールドスワップ手順であるため、ストレージコントローラへの電力供給を停止する必要があります。新しくリリースされた HBA を取り付ける場合は、HBA を取り付ける前にシステムソフトウェアをアップグレードしてください。すべての HBA は同じ種類である必要があります。

1. BUI の「保守」 > 「ハードウェア」画面に移動し、コントローラの右矢印アイコンをクリックして、オレンジ色のアイコンで示される障害の発生した PCIe カードの ID を書き留めます。コントローラの図でカードの場所を強調表示するには、カード ID をクリックします。障害の発生したカードの詳細を表示するには、その情報アイコンをクリックし、「アクティブな問題」をクリックします。

   ---

   注意  -  この手順では、静電気に弱いコンポーネントを扱う必要があるため、コンポーネントに障害が発生する可能性があります。損傷を避けるには、コンポーネントを扱う際、静電気防止用リストストラップを着用し、静電気防止用マットを使用します。

   ---

2. いずれかの電源切断方法を使用してコントローラをシャットダウンします。
3. AC 電源コードをストレージコントローラの背面パネルから取り外します。
4. ケーブルが損傷していないこと、またはラックからストレージコントローラを延長している場合は干渉しないことを確認します。
5. 前面の 2 つのスライドリリース爪を押しながら、スライドレールが所定の位置で閉じるまでストレージコントローラをゆっくり前方に引き出します。
6. 上部カバーを取り外します。
7. ストレージコントローラ内の PCIe カードの場所を特定します。

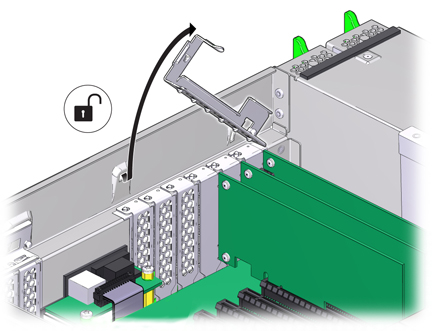

8. PCIe カードの固定バーを外すには、バーを押し下げてコントローラの後部壁面から離し、直立する位置まで持ち上げます。

9. PCIe カードを PCIe カードスロットから慎重に取り外します。

   ---

   注意  -  PCIe カードを取り外した場合は必ず別の PCIe カードまたはフィラーパネルに交換してください。そうしない場合は、通気が十分に確保されず、コントローラが過熱する恐れがあります。

   ---

10. PCIe カードの固定バーが開いていることを確認します。

11. 交換用 PCIe カードを PCIe カードスロットに取り付けます。

12. 閉じてロックする位置に固定バーを戻します。
13. 上部カバーをシャーシに元どおりに取り付けます。
14. 各レール側面のリリース爪を押し、ゆっくりとストレージコントローラをラックに押し込んで、コントローラを通常のラックの位置に戻します。
15. 電源装置に電源コードを再接続します。
16. スタンバイ電源がオンになっていることを確認します。電源コードを差し込んでから約 2 分後に、電源/OK ステータスインジケータがフロントパネルで点滅すれば、スタンバイ電源はオンになっています。
17. ペンまたはその他の先端がとがったものを使用して、ストレージコントローラのフロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
18. データケーブルを PCIe カードに接続し、ケーブル管理アームを (使用する場合は) 通して配線します。
19. BUI の「保守」>「ハードウェア」画面に移動します。コントローラの右矢印アイコンをクリックし、「スロット」をクリックして、新しく装着したカードのステータスアイコン が緑色になっていることを確認します。新しいカードの詳細を表示するには、その情報アイコンをクリックします。
20. HBA を交換した場合、接続ストレージへの接続の説明に従ってディスクシェルフを接続します。新しい HBA を取り付けた場合、Oracle ZFS Storage Appliance インストールガイド、Release 2013.1.3.0 の概要の説明に従ってディスクシェルフを取り付けて、接続ストレージへの接続の説明に従って拡張ストレージを接続します。
