クラスタシリアルポートから RJ-45 ケーブルを取り外す方法
ZS3-2 のマザーボード、メモリー、および PCIe カード
Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C
障害の発生した ZS4-4 のメモリーモジュールを特定する方法
ZS3-4 コントローラの HDD または SSD を交換する方法
ZS3-4 コントローラの PCIe カードおよびライザーを交換する方法
Oracle DE2 および Sun Disk Shelf と ZS3-4 の相互運用
内部コンポーネントを保守するための ZS3-2 コントローラの準備
ZS3-2 コントローラの SSD および HDD を交換する方法
ZS3-2 コントローラの PCIe カードおよびライザーを交換する方法
ZS3-2 コントローラの USB フラッシュドライブを交換する方法
Oracle DE2-24 および Sun Disk Shelf と ZS3-2 の相互運用
7x20 コントローラの HDD または SSD を交換する方法
7x20 コントローラの PCIe カードおよびライザーを交換する方法
次に、7320 の交換可能な CPU およびメモリーコンポーネントの一覧を示します。
|
ストレージコントローラのマザーボードには、業界標準の DDR3 DIMM メモリーカードを装着する 18 個のスロットが 2 つのグループに分かれて搭載されています。すべてのソケットに、フィラーまたは DDR3 DIMM のいずれかを装着しておく必要があります。

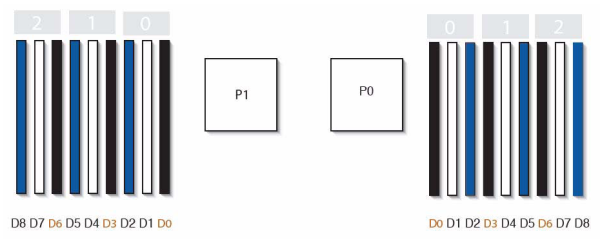

図 2-46 7320 コントローラの CPU およびメモリーコンポーネント
|
