7x20 コントローラのバッテリを交換する方法

1. AC 電源コードをストレージコントローラの背面パネルから取り外します。
2. ケーブルが損傷していないこと、またはラックからストレージコントローラを延長している場合は干渉しないことを確認します。
3. ストレージコントローラの正面から、2 つのスライドリリースラッチを外します。
4. スライドリリースラッチを強く押しながら、スライドレールが閉じるまでストレージコントローラをゆっくり前方に引き出します。
5. 7120 または 7320: 上部カバーを取り外すには:

   ファンモジュールのドアのラッチを外し、2 つのリリース爪を引いて、ファンのドアを開放位置まで回して留めます。

   上部カバーのリリースボタンを押して、上部カバーを後方に約 0.5 インチ (1.3 cm) スライドさせます。

   上部カバーを持ち上げて、取り外します。

6. 7420: 上部カバーを取り外すには:

   両方のカバーラッチを同時に引き上げます。



7. 上部カバーを持ち上げて、取り外します。

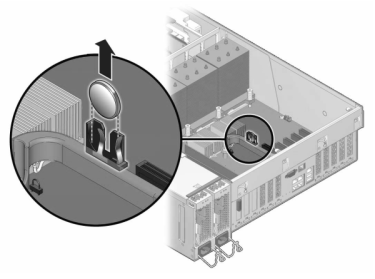

8. 小さな、非金属製のねじ回しを使用して、ラッチを押して、マザーボードからバッテリを取り外します。7420 バッテリをここに示します。


   次の図は 7120 バッテリを示しています。



9. プラス側 (+) を上に向けて交換用バッテリをマザーボードに押し込みます。
10. 7120 または 7320: 7120 と 7320 ではコンポーネントが多少異なりますが、それぞれの保守の手順は同じです。図は 7320 を示しています。上部カバーを取り付けるには:

    ストレージコントローラの背面から約 1 インチ (2.5 cm) はみ出るように、シャーシの上に上部カバーを置き、固定されるまで上部カバーを前方にスライドさせます。

    ファンカバーを閉じて、ファンカバーラッチを留めます。ストレージコントローラの電源を入れるには、カバーが完全に閉じている必要があります。



11. 7420: 上部カバーを取り付けるには:

    ストレージコントローラの背面から約 1 インチ (2.5 cm) 前にはみ出るように、シャーシ (1) の上に上部カバーを置きます。

    シャーシ (2) の背面に向かって、固定されるまで上部カバーをスライドさせます。

    両方のラッチで留められるまで、両手でカバーを下に押します。



12. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
13. 電源コードを電源装置に接続します。
14. スタンバイ電源がオンになっていることを確認します。電源コードを差し込んでから約 2 分後に、電源/OK ステータスインジケータがフロントパネルで点滅すれば、スタンバイ電源はオンになっています。
15. ペンまたはその他の先端がとがったものを使用して、ストレージコントローラのフロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
16. データケーブルを PCIe カードに接続し、ケーブル管理アームを通して配線します。
17. システムのブートが完了したら、ログインし、Oracle ZFS Storage Appliance 管理ガイド、Release 2013.1.3.0 のBUI を使用したクロックの同期の設定のタスクの手順を使用して時間を設定します。
