ZS3-4 の背面パネル

次の図に背面パネルを示します。基本構成の HBA は、この図には描かれていません。

図 2-14  ZS3-4 コントローラの背面パネル

図の説明 1 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 8 ネットワーク (NET) の 10/100/1000 ポート: NET0 - NET3 2 電源ユニット 0 の AC 電源差し込み口 9 USB 2.0 ポート 3 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 10 PCIe スロット 5 - 9 4 電源ユニット 1 の AC 電源差し込み口 11 ネットワーク管理 (NET MGT) ポート 5 システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色 12 シリアル管理 (SER MGT) ポート 6 PCIe スロット 0 - 4 13 DB-15 ビデオコネクタ 7 クラスタカードスロット

ZS3-4 の 4x4 SAS-2 HBA

ZS3-4 に取り付けられている 4x4 SAS-2 HBA は、外部 DE2 および Sun Disk Shelves への接続を提供にします。HBA ポートは、上から下に 3 - 0 と番号付けされています。

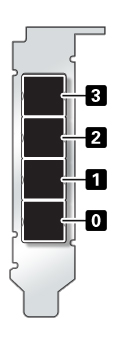

図 2-15  ZS3-4 コントローラの 4x4 SAS-2 HBA ポート番号

スロット配置については、ZS3-4 の PCIe オプションを参照してください。
