ZS4-4 の PCIe I/O スロット番号

ZS4-4 基本構成には次の PCIe カードが含まれています。

• 1 つの 8 ポート SAS-2 内部 HBA (スロット 2)

• 2 つの 4 ポート (4x4) SAS-2 外部 HBA (スロット 6 およびスロット 7)

• 1 つのクラスタインタフェースカード (スロット 4)

次の図は、PCIe I/O スロット番号を示しています。

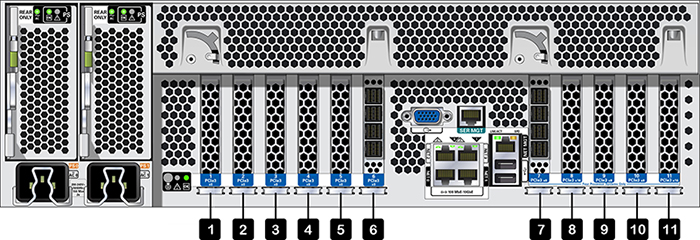

図 2-8  ZS4-4 の PCIe I/O スロット番号

追加のクライアント対応カードを、残りの PCIe スロットに取り付けることができます。ZS4-4 の PCIe スロットの順序を参照してください。
