ZS3-2 のマザーボード、メモリー、および PCIe カード

ZS3-2 コントローラのマザーボード、メモリー、および PCIe コンポーネントを、次の図と説明文に示します。


注 -  現場交換可能コンポーネント (FRU) は、顧客が交換可能なものではなく、訓練を受けた Oracle 保守技術者が交換する必要があります。

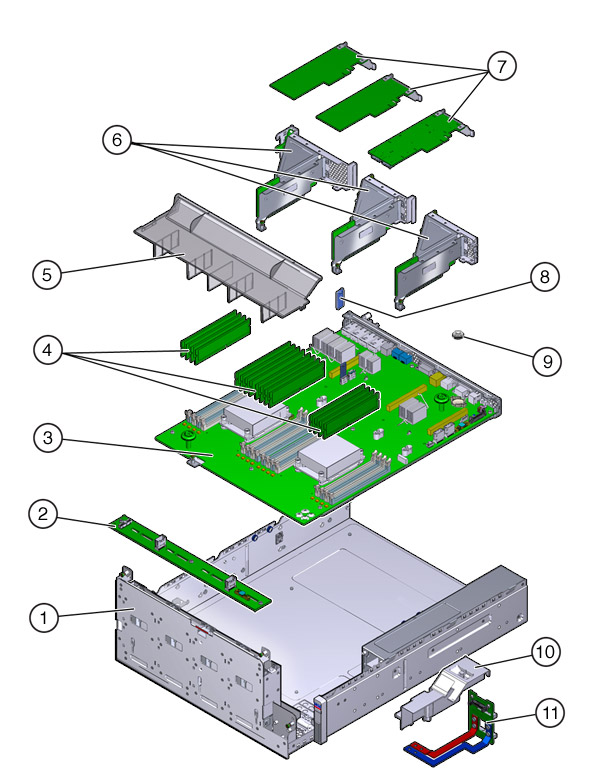

図 2-32  ZS3-2 コントローラのマザーボード、メモリー、および PCIe コンポーネント

image:ZS3-2 コントローラのマザーボード、メモリー、および PCIe コンポーネントを示す図
図の説明
1 ドライブケージ (FRU)
5 エアダクト
9 バッテリ
2 ドライブバックプレーン (FRU)
6 PCIe ライザー (FRU)
10 PDB ダクト
3 マザーボード (FRU)
7 PCIe カード
11 配電盤 (FRU)
4 DIMM
8 USB フラッシュドライブ

ZS3-2 の CPU およびメモリー

ZS3-2 コントローラのマザーボードには、業界標準の DDR3 定電圧 (LV) DIMM を装着する 16 個のスロットが 2 つのグループに分かれて搭載されています。

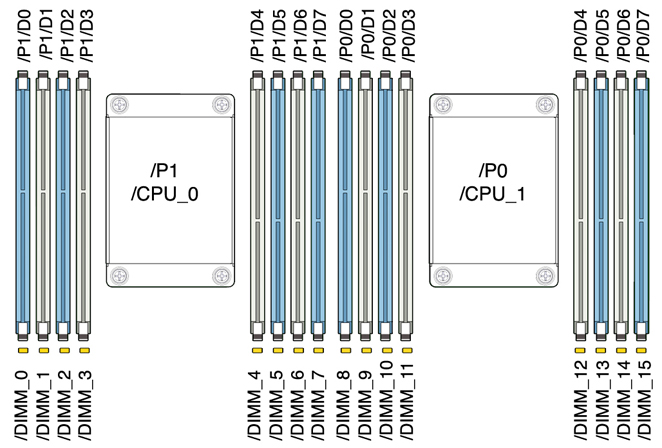

図 2-33  ZS3-2 コントローラの CPU およびメモリーコンポーネント

image:ZS3-2 コントローラの CPU およびメモリーコンポーネントを示す図

注 -  すべてのソケットに、同一の DDR3 DIMM を装着しておく必要があります。
表 2-11  ZS3-2 コントローラの CPU の説明
容量
CPU 0
CPU 1
256G バイト
D0、D2、D5、D7 (青)
D0、D2、D5、D7 (青)
D1、D3、D4、D6 (白)
D1、D3、D4、D6 (白)

次に、ZS3-2 コントローラの交換可能メモリーコンポーネントおよびパーツ番号の一覧を示します。

表 2-12  ZS3-2 コントローラの交換可能メモリーコンポーネント
コンポーネント
説明
FRU/CRU
パーツ番号
CPU
Intel E5-2658、2.1G、8 コア
FRU
7019701
メモリー
DIMM、16G バイト、DDR3、1600、2Rx4、1.35V
CRU
7041603
メモリー
DIMM、32G バイト、DDR3、1066、4Rx4、1.35V
CRU
7055964

ZS3-2 の NIC/HBA オプション

次の表では、ZS3-2 コントローラの NIC/HBA オプションについて説明します。スロットの割り当てについては、ZS3-2 の PCIe オプションを参照してください。

表 2-13  ZS3-2 コントローラの NIC/HBA オプション
販売パーツ番号
説明
SG-SAS6-INT-Z
8 ポート 6Gb/s SAS-2 内部 HBA
SG-XPCIE2FC-QF8-Z
2 ポート 8Gb FC HBA
7103791
4 ポート (4x4) SAS-2 6Gb/s 外部 HBA
7101674
2 ポート 16Gb FC HBA
X1109A-Z
2 ポート 10GbE SFP+ NIC
X4242A
2 ポート InfiniBand CX2 HCA
7100477
4 ポート 1Gb Ethernet 銅 UTP NIC
7100488
2 ポート 10Gb Ethernet 銅 Base-T NIC
X2129A
XCVR 850NM、1/10GPS、SFP、短距離
X5562A-Z
10GbE/1GbE SFP+ トランシーバ、長距離

ZS3-2 の PCIe ライザーの構成

3 つのライザーにはライザー 1、ライザー 2、ライザー 3 というラベルが付いています。どのライザーも同じように見えますが、これらのライザーは交換可能ではありません。ライザー 1 はシャーシの左後部に、ライザー 2 は中央後部に、ライザー 3 は右後部に、それぞれ取り付けます。各ライザーは 2 つの PCIe カードを収容できます。

ZS3-2 の PCIe オプション

次の表に、ZS3-2 コントローラでサポートされる PCIe 構成オプションを示します。次の表に示すように、スロット 1 および 2 は内部および外部 HBA 用に予約されています。PCIe カードを追加する場合、最初に高位のスロット (6) に装着し、その後、より低位のスロットに装着してください。


注 -  空の PCIe スロットすべてにフィラーパネルを取り付ける必要があります。
表 2-14  ZS3-2 コントローラの PCIe 構成オプション
スロット
製造パーツ番号
説明
最大
注意事項
1
7047852
8 ポート SAS-2 内部 HBA
1
基本構成
2
7067091
4 ポート (4x4) SAS-2 外部 HBA
2
基本構成
3
7067091
4 ポート (4x4) SAS-2 外部 HBA
2
2 番目の 4x4 ポート SAS-2 外部 HBA
3
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
3
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
3
7051223
2 ポート 10Gb Ethernet オプティカル NIC
4
オプションの推奨フロントエンド
3
7070006
2 ポート 10Gb Ethernet 銅 Base-T NIC
4
オプションの推奨フロントエンド
4-6
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
4-6
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4-6
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4-6
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
4-6
7051223
2 ポート 10Gb Ethernet オプティカル NIC
4
オプションの推奨フロントエンド
4-6
7070006
2 ポート 10Gb Ethernet 銅 Base-T NIC
4
オプションの推奨フロントエンド
