ZS4-4 のファンモジュールを交換する方法

ファンモジュールは、マザーボードとそのコンポーネントを冷却します。ファンモジュールは、冗長性を実現するために、ペア (前の列と後ろの列) で並べて配置されます。障害が発生したファンモジュールを取り外す場合は、すぐに交換してください。

ファンモジュールはホットスワップ対応であるため、ストレージコントローラの実行中でも、ほかのハードウェア機能に影響を与えずに取り外しや取り付けが可能です。

---

注意  -  ファンを取り外した状態で長期間コントローラを稼働すると、冷却システムの効果が低下します。そのため、交換用ファンは事前に開梱しておき、障害が発生したファンを取り外したら、ただちにコントローラシャーシに挿入できるようにしておきます。

---

1. 保守の必要があるシャーシを特定するには、BUI の「保守」 > 「ハードウェア」画面で、対応するロケータアイコン をクリックするか、サービスプロセッサ (SP) プロンプトで set /SYS/LOCATE status=on コマンドを発行します。コントローラシャーシのロケータ LED が点滅します。
2. コントローラの背面に、ラックからコントローラを引き出すのに十分なケーブルの長さとスペースがあることを確認してください。
3. 前面の 2 つのスライドリリース爪を押しながら、スライドレールが所定の位置で閉じるまでストレージコントローラをゆっくり前方に引き出します。
4. 上部カバーを取り外します。
5. 障害の発生したファンモジュールを特定するため、対応する保守要求ステータスインジケータを探すか、または BUI の「保守」 > 「ハードウェア」画面に移動して「ファン」をクリックし、オレンジ色のアイコンで示される障害の発生したモジュールの ID を書き留めます。コントローラの図でファンモジュールの場所を強調表示するには、モジュール ID をクリックします。障害の発生したモジュールの詳細を表示するには、その情報アイコンをクリックし、「アクティブな問題」をクリックします。
6. ファンモジュールの上部にある緑色のハンドルを持ち上げてファンモジュールをロック解除し、ファンモジュールをまっすぐ上に引き上げて取り出します。

   ---

   注意  -  取り外す際にファンモジュールを過度に動かしたり揺すったりすると、ファンモジュールボードの内部コネクタが損傷する可能性があります。ファンモジュールを取り外す際、揺すらないでください。

   ---

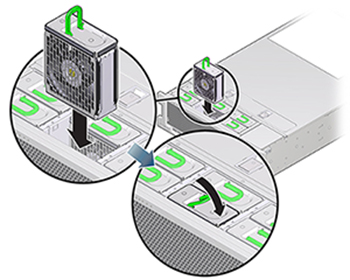

7. 交換用のファンモジュールの位置を調整して、モジュール下部にあるコネクタがスロット内部のコネクタの位置に合い、すべての切り欠けとラベルが正しく配置されるようにします。確実に正しい向きで取り付けられるように、ファンモジュールには切り欠けがあります。

8. ファンモジュールをスロット内に挿し込み、止まるまでスライドさせます。
9. ファンモジュールがしっかり固定されるまで、ファンモジュール上部の「ラッチをかけるためにここを押す」ラベルを下に押します。
10. 上部カバーをシャーシに元どおりに取り付けます。
11. 各レール側面のリリース爪を押し、ゆっくりとストレージコントローラをラックに押し込んで、コントローラを通常のラックの位置に戻します。
12. 緑色の OK インジケータが点灯していることを確認します。
13. フロントパネルの上部のファンインジケータと保守アクション要求インジケータが点灯していないことを確認します。
