バックパネル

バックパネルは、電源装置、ファン、I/O モジュール (IOM) または SAS インタフェースモジュール (SIM)、およびインジケータライトで構成されます。

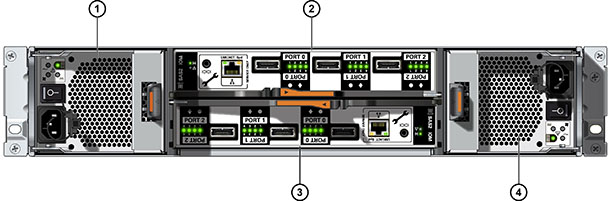

図 2-71  Oracle Storage Drive Enclosure DE2-24P のバックパネル

図の説明 1 電源装置 0 (ファンモジュールあり) 3 I/O モジュール 0 2 I/O モジュール 1 4 電源装置 1 (ファンモジュールあり)

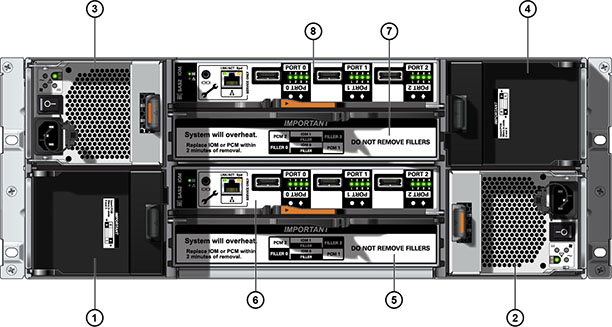

図 2-72  Oracle Storage Drive Enclosure DE2-24C のバックパネル

図の説明 1 電源装置フィラーパネル、スロット 0 4 電源装置フィラーパネル、スロット 3 7 I/O モジュールフィラーパネル 2 電源装置 1 (ファンモジュールあり) 5 I/O モジュールフィラーパネル 8 I/O モジュール 1 3 電源装置 2 (ファンモジュールあり) 6 I/O モジュール 0

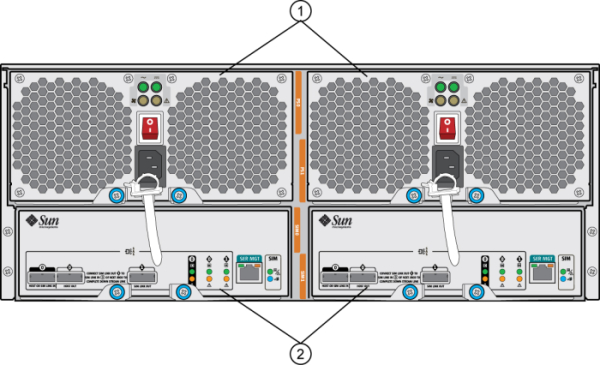

図 2-73  Sun Disk Shelf のバックパネル

図の説明 1 組み込みファン付き電源モジュール。電源装置 0 が左、電源装置 1 が右です。 2 取り外し可能 SAS インタフェースモジュール (SIM) ボード。SIM 0 が左、SIM 1 が右です。

I/O モジュールインジケータ

次の各ディスクシェルフには I/O モジュール (IOM) が搭載されています。

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

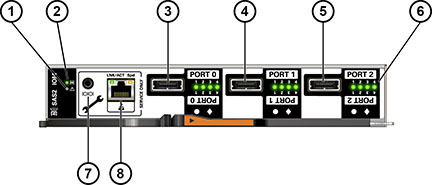

図 2-74  I/O モジュールインジケータ

図の説明 1 障害/位置特定インジケータ 4 SAS-2 ポート 1 7 Oracle 保守専用 2 電源/OK インジケータ 5 SAS-2 ポート 2 8 Oracle 保守専用 3 SAS-2 ポート 0 6 ホストポートアクティビティーインジケータ

SIM ボードインジケータ

次のディスクシェルフには SIM ボードが搭載されています。

• Sun Disk Shelf

次の図に、Sun Disk Shelf の SIM ボードインジケータを示します。

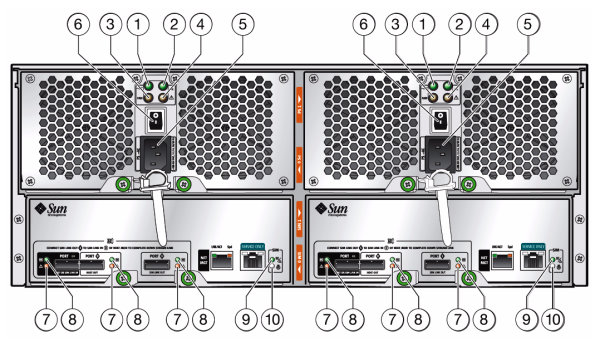

図 2-75  SIM ボードインジケータ

図の説明 1 AC 電源インジケータ 6 電源スイッチ 2 DC 電源インジケータ 7 ポート障害インジケータ 3 ファン障害インジケータ 8 ポート OK インジケータ 4 電源障害インジケータ 9 SIM ボード OK インジケータ (緑色)/SIM ボード障害インジケータ (オレンジ色) 5 汎用の電源コネクタ 10 SIM 位置特定インジケータ

電源装置インジケータ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

図 2-76  DE2 ディスクシェルフの電源装置インジケータ

図の説明 1 DC 電源障害インジケータ 6 汎用の電源入力コネクタ 2 ファン障害インジケータ 7 電源コードの結束帯 3 AC 電源障害インジケータ 4 電源ステータスインジケータ 5 電源オン/オフスイッチ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

• Sun Disk Shelf

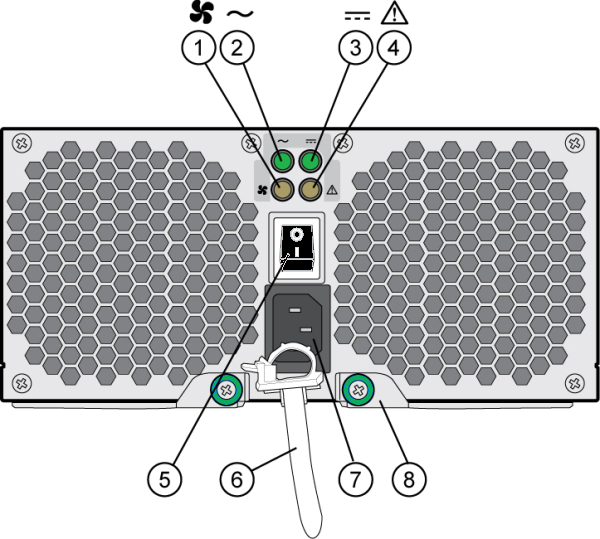

図 2-77  Sun Disk Shelf の電源装置インジケータ

図の説明 1 冷却ファンステータスインジケータ 6 電源コードの結束帯 2 AC 電源ステータスインジケータ 7 汎用の電源入力コネクタ 3 DC 電源ステータスインジケータ 8 右取り出しアームおよび脱落防止機構付きねじ 4 電源ステータスインジケータ 5 電源オン/オフスイッチ
