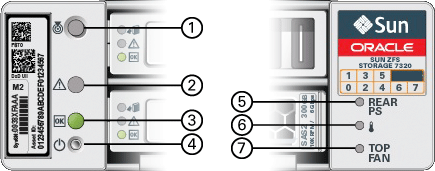

次の図と番号はフロントパネルの LED を示しています。
図 2-48 7320 コントローラのフロントパネル LED
|
次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。読み取りキャッシュを格納する最大 4 つの SSD (Readzilla SSD) が、スロット 2 から 5 までに順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。
図 2-49 7320 コントローラのフロントパネルのドライブ位置
|
|
