フロントパネルの機能

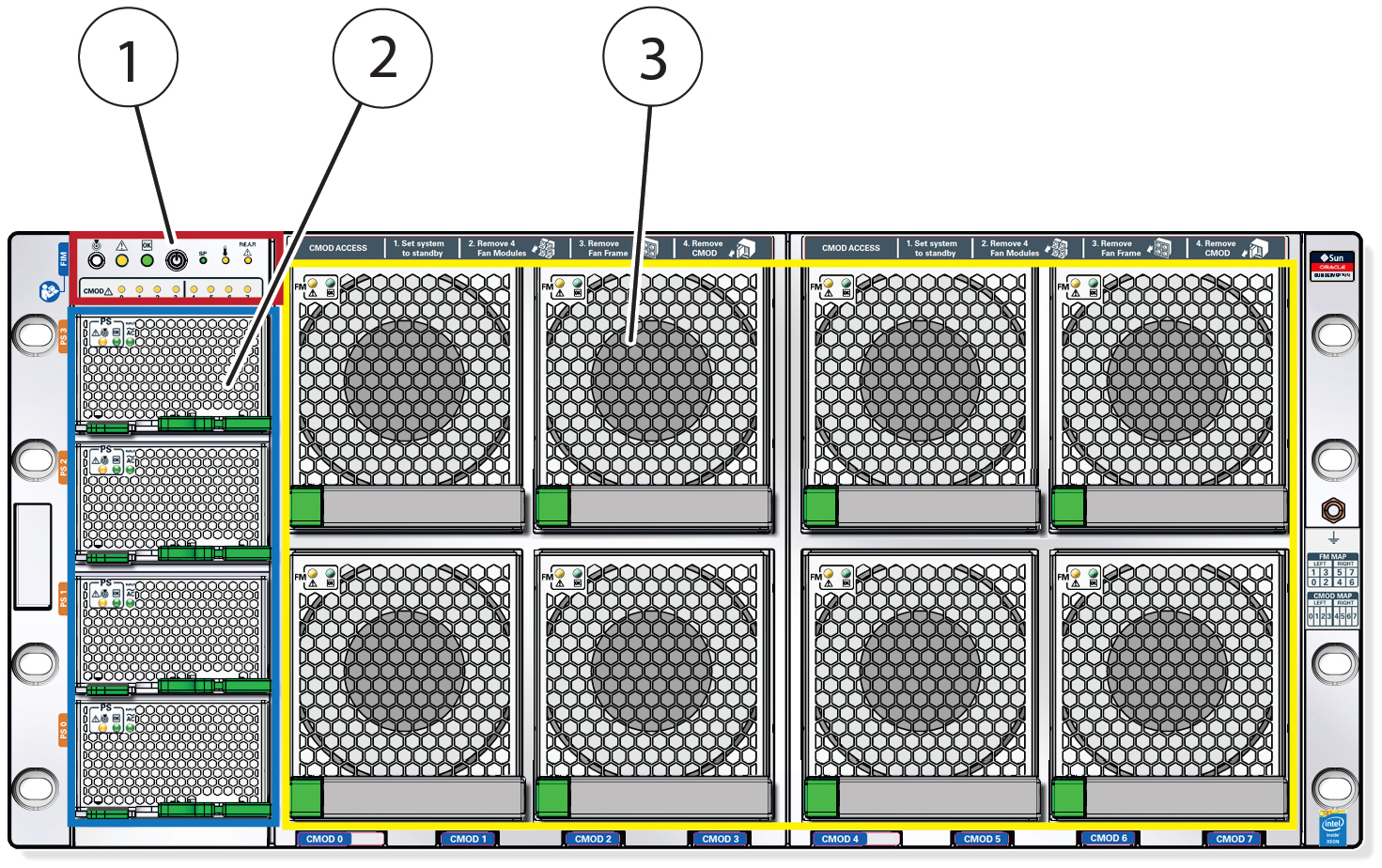

次の図は、Oracle Server X5-8 のフロントパネルを示し、そのコンポーネントについて説明しています。
|
|
|
1
|
前面のインジケータモジュール
|
|
2
|
電源 0 (下) - 3 (上)
|
|
3
|
ファンモジュール (FM 0 - FM 7)
-
上の列: 1、3、5、7
-
下の列: 0、2、4、6
|
|
前面のインジケータモジュール

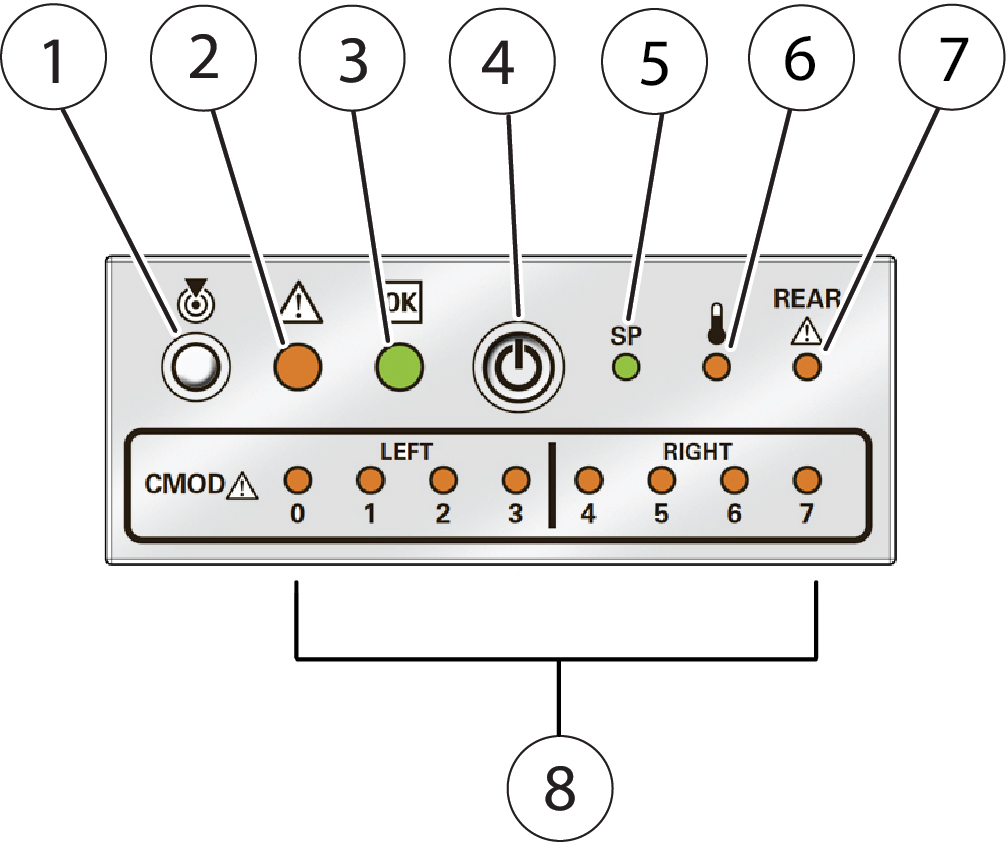

次の図は前面のインジケータモジュールのコントロールとインジケータを示しています。
|
|
|
1
|
シャーシのロケータボタンおよびインジケータ
|
|
2
|
シャーシの保守要求インジケータ
|
|
3
|
システム OK インジケータ
|
|
4
|
埋め込み式の電源ボタン
|
|
5
|
サービスプロセッサ (SP) の OK インジケータ
|
|
6
|
シャーシ温度の保守要求インジケータ
|
|
7
|
シャーシ背面の保守要求インジケータ
|
|
8
|
CMOD 保守要求インジケータ 0 - 7 (左から右)
注 -
サーバーには、4 つまたは 8 つの CMOD (計算モジュール) が含まれています。これらはファンの背後にあり、左から右に CMOD 0 から CMOD 7 として指定されます。各 CMOD には、対応する保守要求インジケータがあります。
|
|
電源装置のコントロールとインジケータ

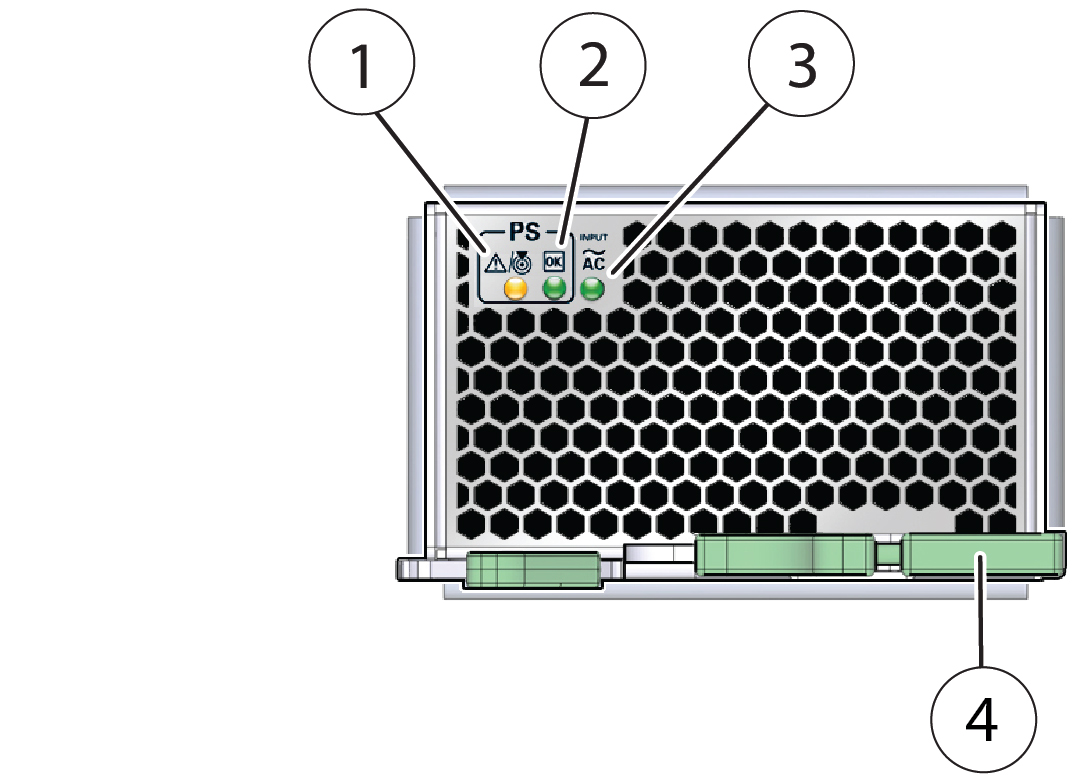

次の図は、電源装置のコントロールとインジケータを示しています。
|
|
|
1
|
保守要求/ロケータインジケータ
|
|
2
|
OK インジケータ (ホストへの電源は OK)
|
|
3
|
AC OK インジケータ (AC 入力電源は OK)
|
|
4
|
リリースラッチ
|
|
ファンモジュールのコントロールとインジケータ

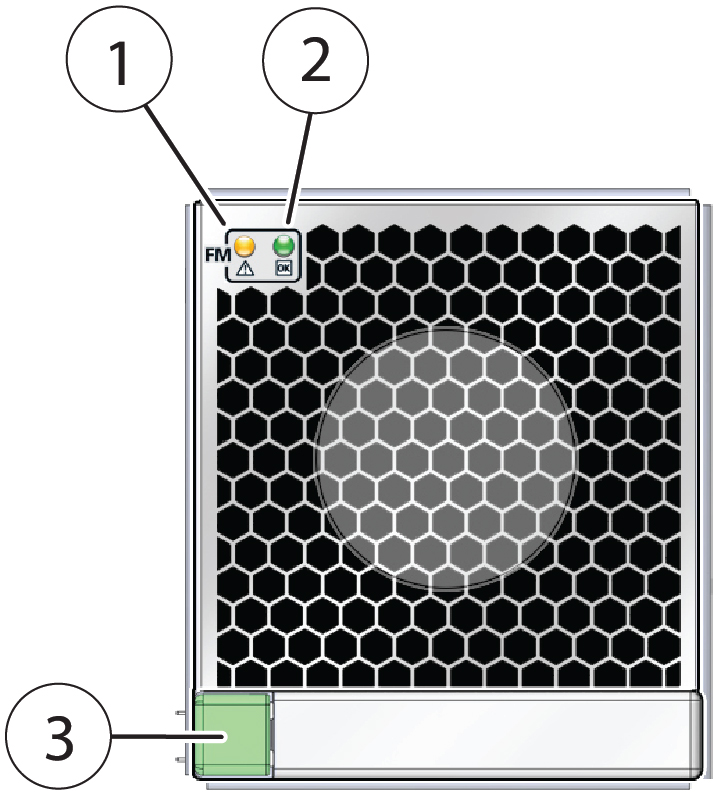

次の図は、ファンモジュールのコントロールとインジケータを示しています。
|
|
|
1
|
保守要求インジケータ
|
|
2
|
OK インジケータ
|
|
3
|
リリースラッチ
|
|
