バックパネルのコネクタとポート

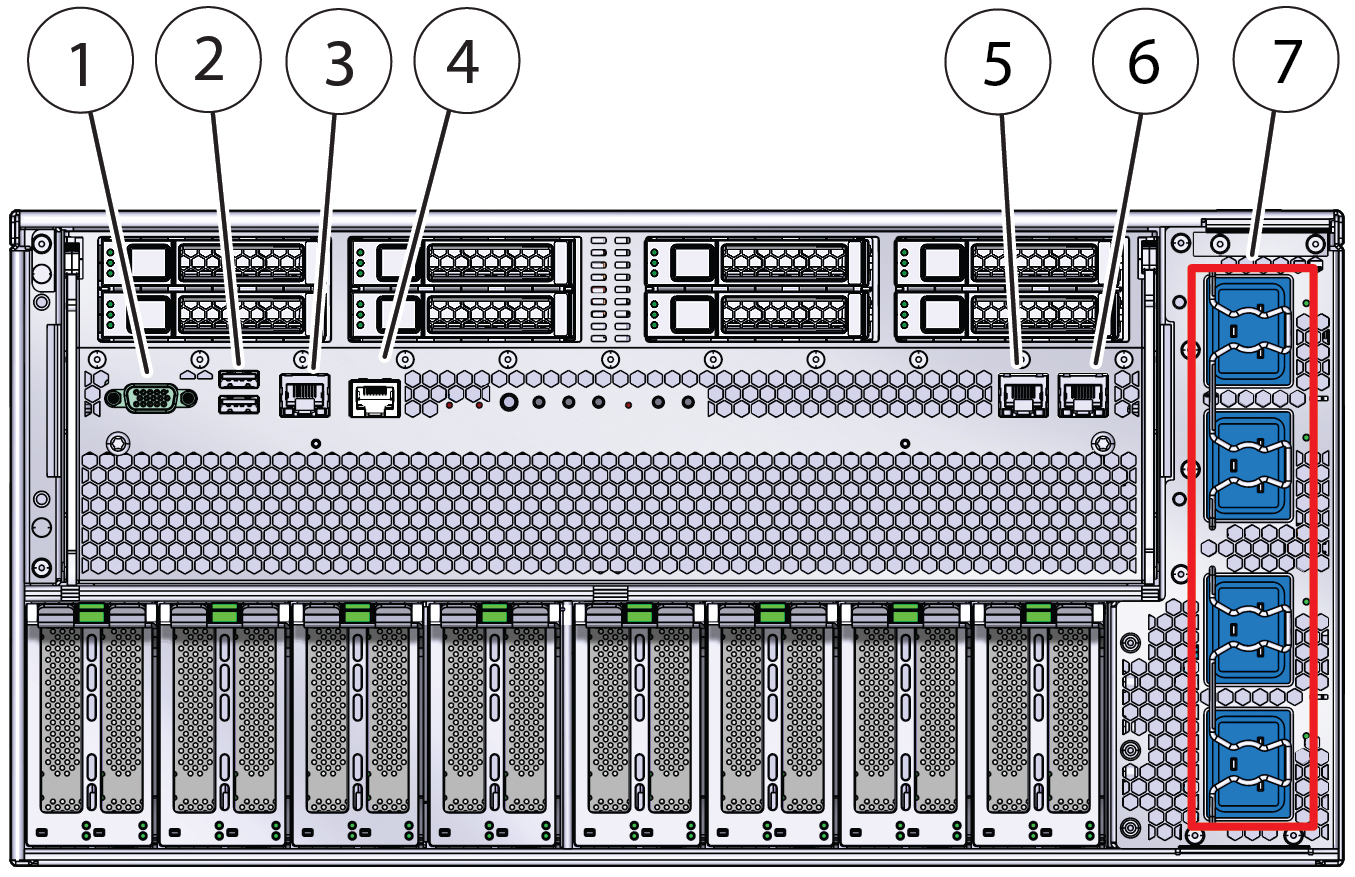

次の図は、サーバーのバックパネルのコネクタとポートの位置を示しています。

image:バックパネルのコネクタ、インジケータ、およびポートの吹き出しの表。
吹き出し
説明
1
DB-15 ビデオポート
2
USB 2.0 ポート (2)
3
ネット管理ポート (NET MGT)
4
シリアル管理ポート (SER MGT)
5
Net 0 ポート
6
Net 1 ポート
7
電源コネクタ 0 - 3。200 - 240 VAC にのみ接続します。
