バックパネルの機能

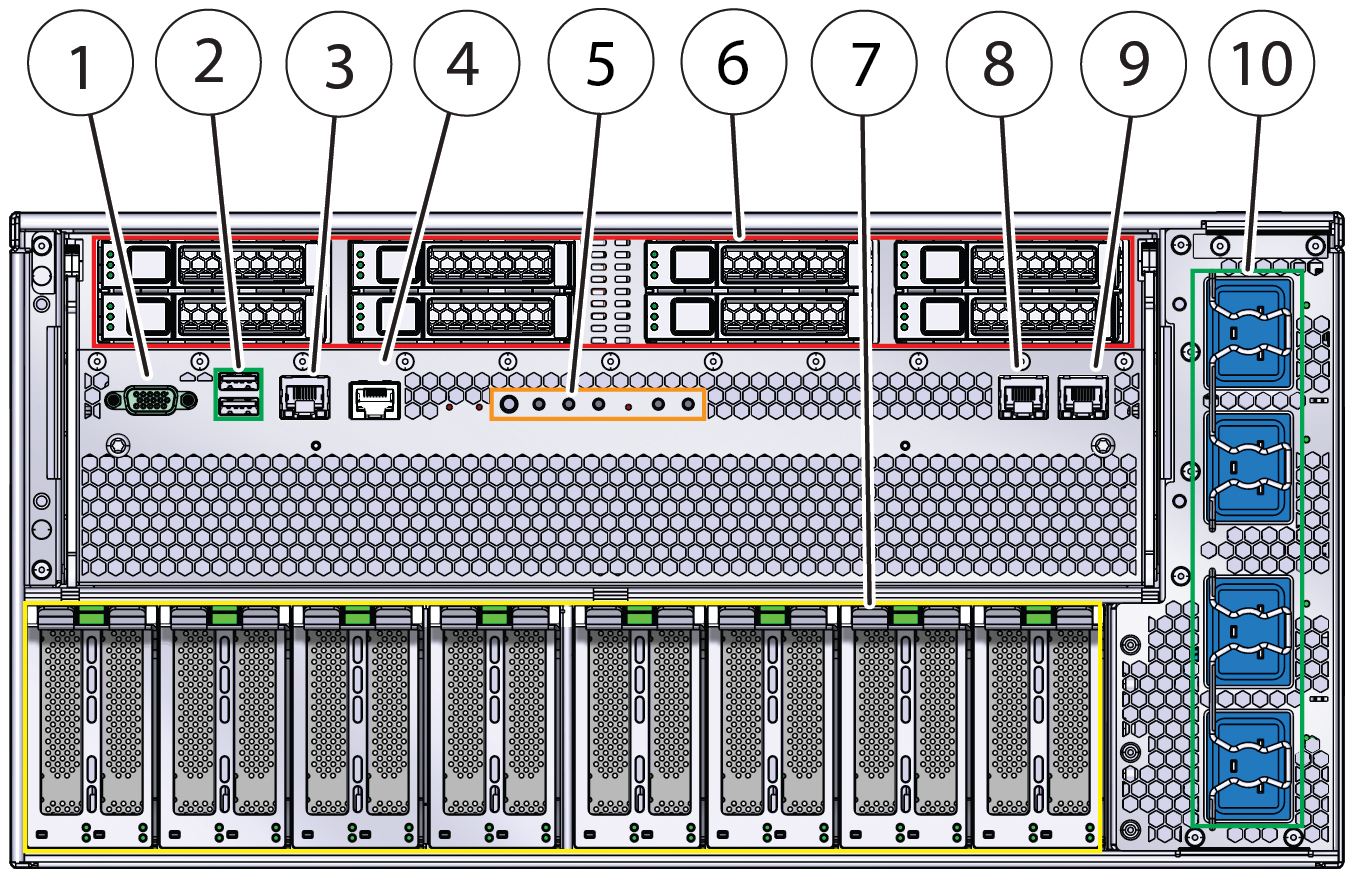

次の図は、Oracle Server X5-8 のバックパネルを示し、そのコンポーネントについて説明しています。

吹き出し 説明 1 DB-15 ビデオポート 2 USB 2.0 ポート (2) 3 ネット管理ポート 4 シリアル管理ポート 5 ステータスインジケータ 6 HDD/SSD スロット 0 - 7 上の列: 7、5、3、1 下の列: 6、4、2、0 7 PCIe カードスロット 1 - 16: PCIe 1 が右です PCIe 16 が左です PCIe カードはデュアル PCIe カードキャリア (DPCC) に取り付けられます。各 DPCC に 2 つの PCIe スロットが収容されます。 8 Net 0 ポート 9 Net 1 ポート 10 ケーブルクリップ付き AC 入力 (0 - 3) AC 入力 3 がいちばん上です AC 入力 0 がいちばん下です

バックパネルのステータスインジケータとボタン

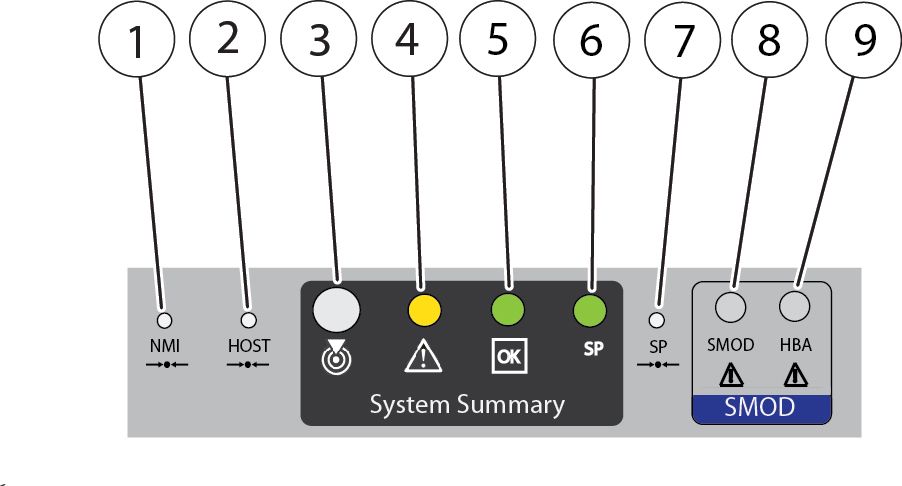

次の図は、バックパネルのインジケータとボタンを示しています。

吹き出し 説明 1 マスク不可割り込み (NMI) ボタン – Oracle 保守担当者によって使用されます。 2 リセットボタン – Oracle 保守担当者によって使用されます。 3 ロケータインジケータ – サーバーを識別するために使用されます。詳細は、http://www.oracle.com/goto/ILOM/docs にあるOracle ILOM ドキュメントライブラリを参照してください。 4 シャーシの保守要求インジケータ – 詳細は、Oracle Server X5-8 Service Manualを参照してください。 5 システム OK – 詳細は、Controlling System Powerを参照してください。 6 SP OK – SP の動作中は常時点灯、SP のブート中は点滅、SP に電源が投入されていない場合はオフ。 7 SP リセットボタン。 8 SMOD 保守要求インジケータ – システムモジュール (SMOD) の障害を示します 9 HBA 保守要求インジケータ – ホストバスアダプタ (HBA) の障害を示します

ストレージのコントロールとインジケータ

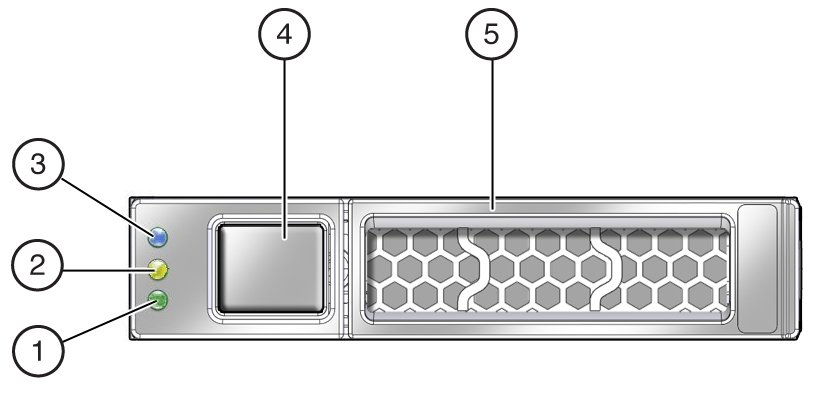

次の図は、ストレージのコントロールとインジケータを示しています。

吹き出し 説明 1 OK インジケータ 2 保守要求インジケータ 3 取り外し可能インジケータ 4 ストレージドライブのリリースボタン 5 ストレージドライブのレバー
