シェルフレールと背面固定部品の取り付け

始める前に

Oracle Server X5-8 を設置しようとしているラック内の位置を確認してください。5 ラックユニットが必要です。

ラックがRack Compatibilityの要件を満たしていることを確認します。

1. ラック内のサーバーの位置を決定します。

   Oracle Server X5-8 には 5 ラックユニットが必要です。

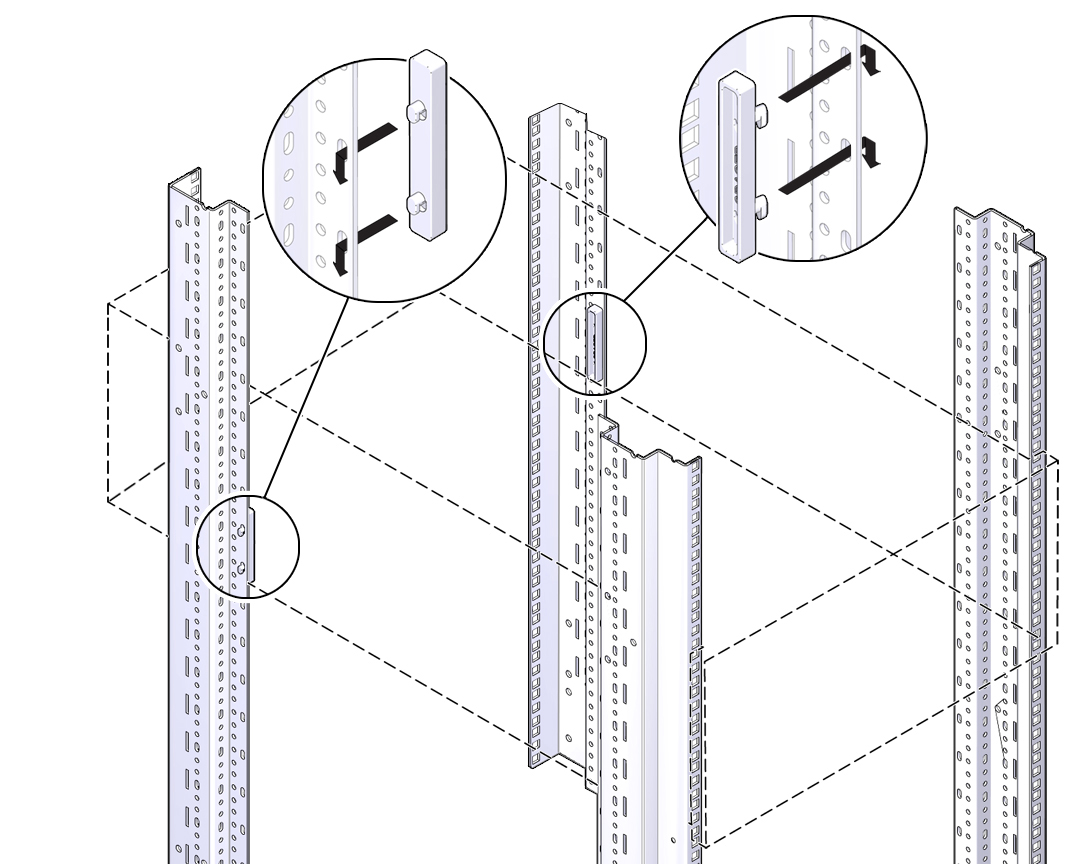

2. 背面ラックレールに 2 つのスペーサーを取り付けます。

   スペーサーのスタッドは背面ラックレール内側の楕円形の穴に適合します。スペーサー下部をシステムのラックスペースのいちばん下に合わせます。



3. 四角穴ラックの場合、位置合わせテンプレートで示された位置にケージナットを取り付けます。丸穴ラックの場合は、手順 4 に進みます。

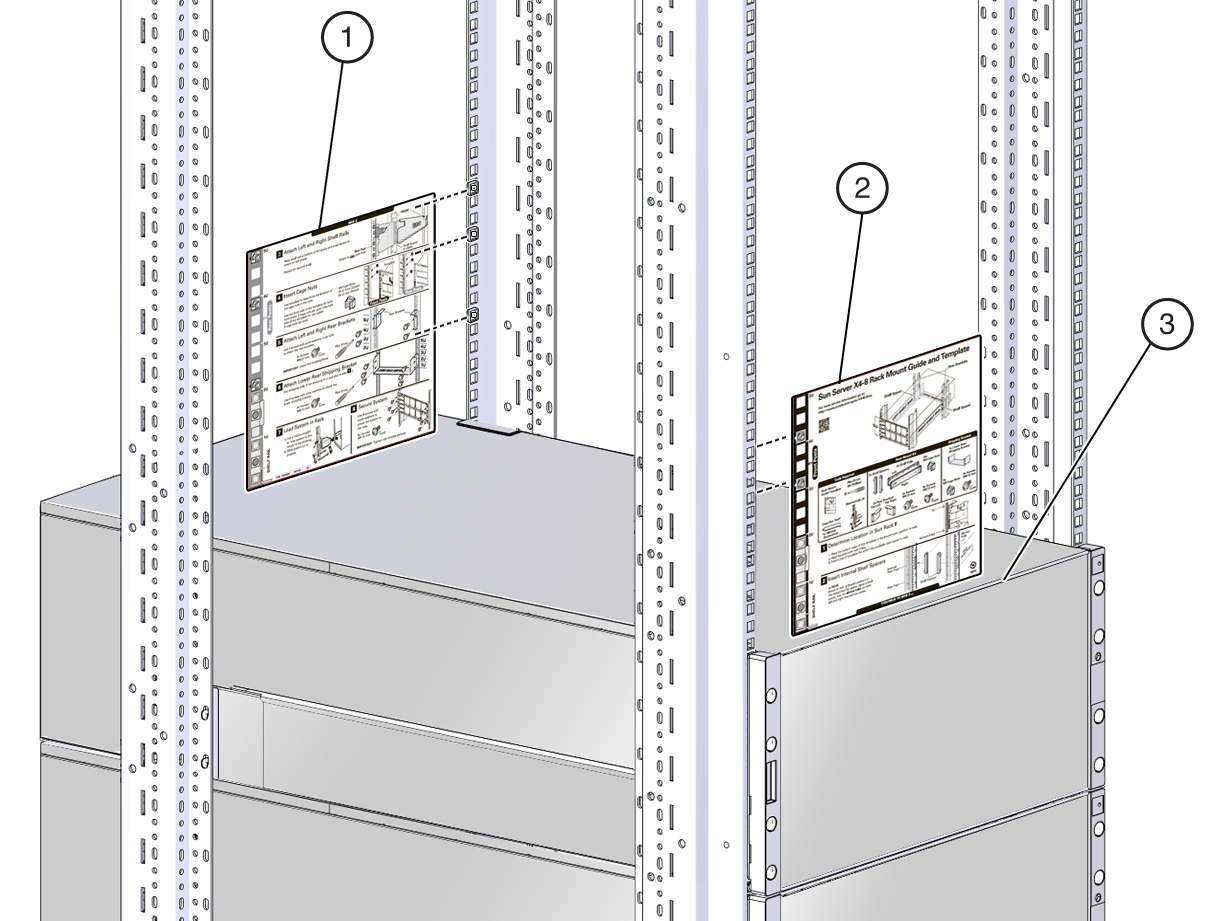

   1. テンプレートをサーバーを設置する穴に合わせます。

      テンプレートには、背面ラック位置合わせ [1] と前面ラック位置合わせ [2] のいずれかのラック位置合わせの図があります。

      サーバーは、何も収容されないラックスペースがないように、下のラックユニットのすぐ上に [3] 設置します。

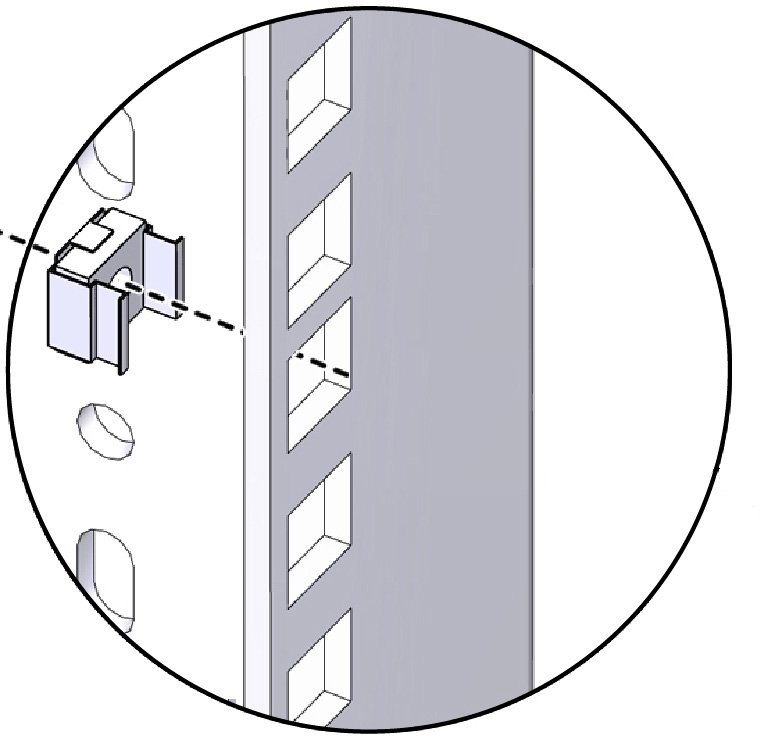

   2. ケージナットをテンプレートに示されている位置に取り付けます。

      ケージナットは各レールの内側に取り付けます。ケージナットは前面レールに 2 つずつ、背面レールに 3 つずつ取り付けます。



4. 左右のシェルフレールを取り付けます。

   レールには、左と右、前面と背面のラベルが付いています。

   レールの両端にはスタッドとラッチがあります。各レールで次のようにします。

   1. ラックに合わせてシェルフレールを伸ばします。

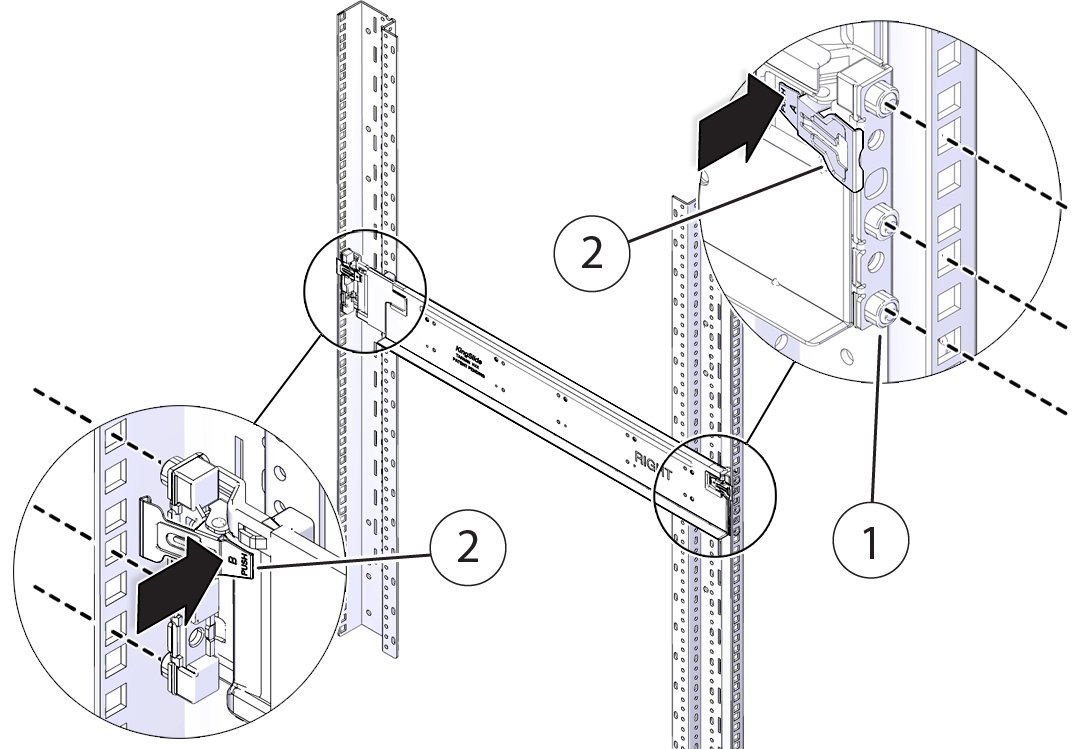

   2. スタッドを [1] ラックの穴に挿入し、タブ [2] を押してラッチを開き、ラックに固定します。

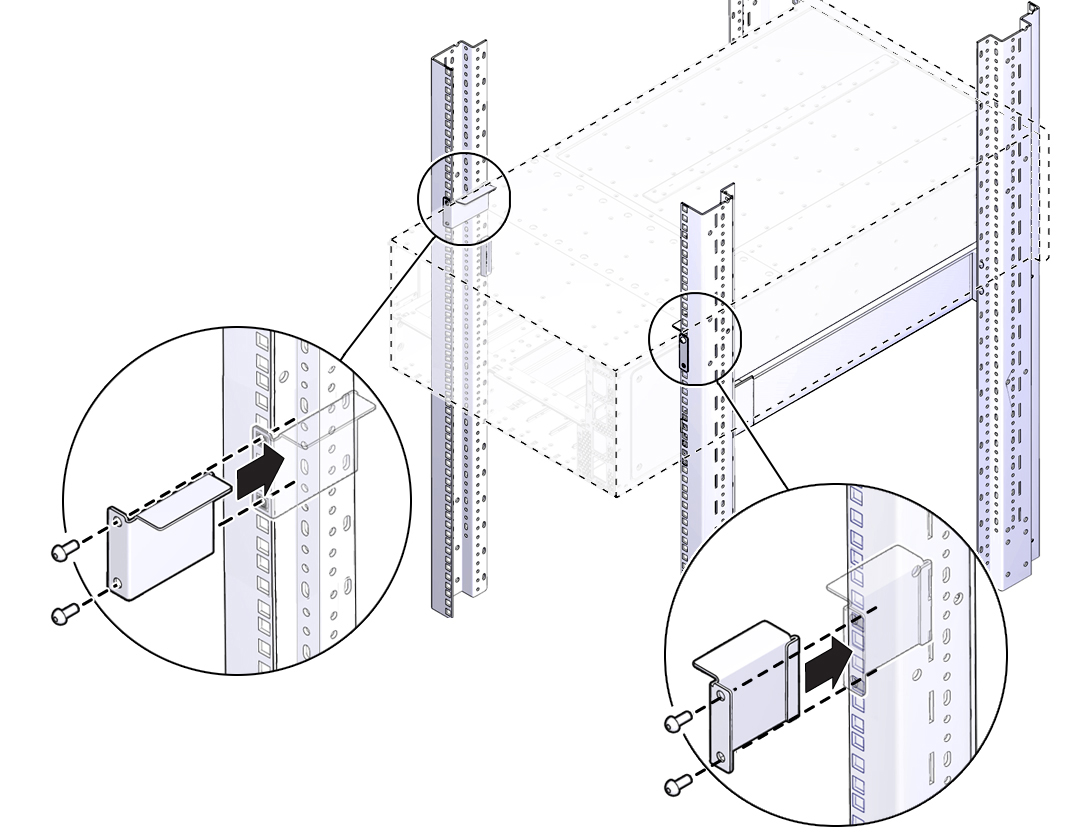

5. 背面固定部品を取り付けます。
   1. フランジがサーバー上面を覆うように各固定部品を合わせます。
   2. 2 つのねじを使用して、各固定部品をラックに固定します。

      この時点ではねじを最後まで締めないでください。




次のステップ

• Install Shipping Bracket (Optional)

• Cable the Server
