编辑 FC 卡
搜索到网状结构网络互连设备时，就会将该网状结构网络互连设备的模块加入清单。FC 卡的模块信息显示在网状结构网络互连设备详细信息框架上的 "FC Cards"（FC 卡）选项卡中。
- 在 "Navigation"（导航）面板中，选择 "Managed Devices"（受管设备）-> "Fabric Interconnects"（网状结构网络互连设备），然后选择要编辑的网状结构网络互连设备。
-

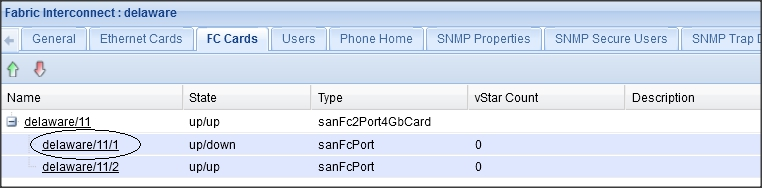

单击 "FC Cards"（FC 卡）选项卡，然后选择要编辑的 FC 卡端口。
您可以将列出的每个 FC 卡展开至端口级别。在端口级别提供了一些附加功能，例如端口的常规属性和 FC 属性。
"vStar Count"（vStar 计数）是 FC 卡的每个端口上配置的虚拟资源的总数。
-

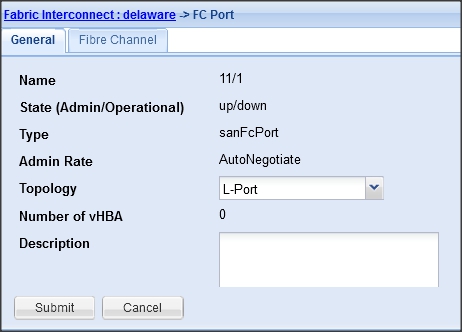

单击 "Edit"（编辑）。
-
更改 FC 端口的拓扑，然后单击 "Submit"（提交）。
字段说明Name（名称）显示网状结构网络互连设备中每个 FC 卡的名称。如果某个模块包含支持 vHBA 的端接端口，则该模块可以展开和折叠以显示其配置的 FC 端口。每个 I/O 卡以“网状结构网络互连设备/插槽/vHBA 端口”的格式进行命名，因此名称 texas/1/1 表示名为 Texas 的网状结构网络互连设备的插槽 1 中 FC 卡上的 FC 端口 1。State (Admin/Operational)（状态（管理/运行））显示 FC 卡的当前状态。该状态以管理状态/运行状态显示。处于 "up/up"（开启/开启）状态的 FC 卡正在正常运行。Type（类型）显示网状结构网络互连设备中安装的 FC 端口的类型。Admin Rate（管理速率）显示与外部 FC 网状结构网络的通信速率。通常为 10 千兆位/秒或更小，或者与支持的最大值进行自动协商。Topology（拓扑）选择端口的拓扑：
-
F-Port－网状结构网络端口。此交换机端口连接到 N-Port。
-
L-Port－环路端口。此 FC_Port 包含与仲裁环路拓扑关联的仲裁环路功能。
-
N-Port－节点端口。通常，此 HBA 端口连接到交换机的 F_Port 或其他 N_Port。
Number of VHBA（vHBA 数量）显示连接的 vHBA 数量。Description（说明）显示 FC 卡上端口的说明。 -
