在 I/O 模板中配置允许的 VLAN

通过在 I/O 模板级别指定允许的 VLAN，在指定哪些 vNIC 可以具有允许的 VLAN 时会比较灵活。将 I/O 模板部署到某个服务器后，只有推送到该服务器的 vNIC 会获得已配置的允许的 VLAN。相比之下，如果在网络云级别分配允许的 VLAN 功能，则连接至云的所有 vNIC 具有相同的允许的 VLAN。

1. 创建 I/O 模板。

   请参见创建 I/O 模板。

2. 选择 "Server Resource Manager"（服务器资源管理器）→ "I/O Templates"（I/O 模板），以显示 I/O 模板汇总面板。
3. 单击您要在其中设置允许的 VLAN 的 I/O 模板的名称。

   此步骤会填充 I/O 模板详细信息框架。

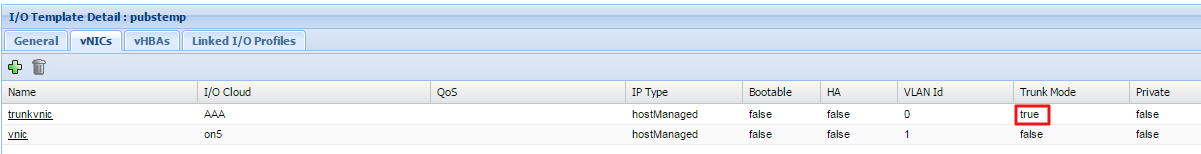

4. 单击 "vNIC" 选项卡，以显示与 I/O 模板关联的 vNIC。

   要为 I/O 模板配置允许的 VLAN，应先创建至少包含一个 vNIC（配置为主干模式 vNIC）的 I/O 模板。如果该列显示为 true，则 vNIC 将接受允许的 VLAN。否则，您需要编辑 vNIC 以选择主干模式，从而将 vNIC 设置为主干模式 vNIC。



5. 单击要从中配置允许的 VLAN 的 vNIC 的名称。
6. 单击 "VLAN Ranges"（VLAN 范围）选项卡。

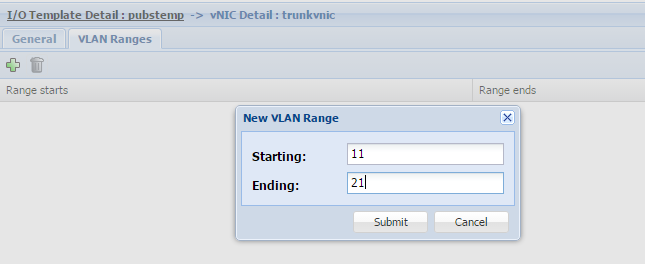

7. 单击 "New VLAN Range"（新的 VLAN 范围）。

8. 在 "Starting"（下限）字段中，键入您要在主干 VLAN 上传送的第一个 VLAN ID：
   • 如果主干 vNIC 上只需要一个 VLAN，请为 "Starting"（下限）和 "Ending"（上限）字段设置相同的 VLAN ID。例如，如果要在 vNIC 上只传送 VLAN ID 256，请将 256 设置为下限值和上限值。
   • 如果要在主干 vNIC 上传送多个独立 VLAN，请设置单个 VLAN ID，并针对每个 VLAN ID 执行一次此操作。例如，如果要在主干 vNIC 上传送 VLAN 256、512 和 1024，则需要为每个 VLAN 创建一个范围。
   • 如果要在主干 vNIC 上传送多个 VLAN 范围，则在同一个 vNIC 上设置相应的 VLAN 范围。您需要执行此过程多次。
9. 在 "Ending"（上限）字段中，输入您要在主干 VLAN 上传送的最后一个 VLAN ID。
10. 单击 "Submit"（提交）。
