vHBA 吞吐量
在主机服务器上配置并部署 vHBA 后，实时监视功能可通过 I/O 资源图表绘制每个 vHBA 的吞吐量。每个图表是单独的 vHBA 实例，绘制了入站和出站流量。每个 I/O 资源图表是由 X 轴和 Y 轴组成的标准线形图：
X 轴显示基于时间间隔的时间线。默认情况下，每段时间间隔为 50 秒，但该值可减少为更短的时间。
Y 轴显示以千位/秒为单位的吞吐量。
每个图表能够跟踪一个或两个流量方向（仅入站、仅出站或入站和出站两者）的吞吐量，这取决于虚拟资源上存在的流量。

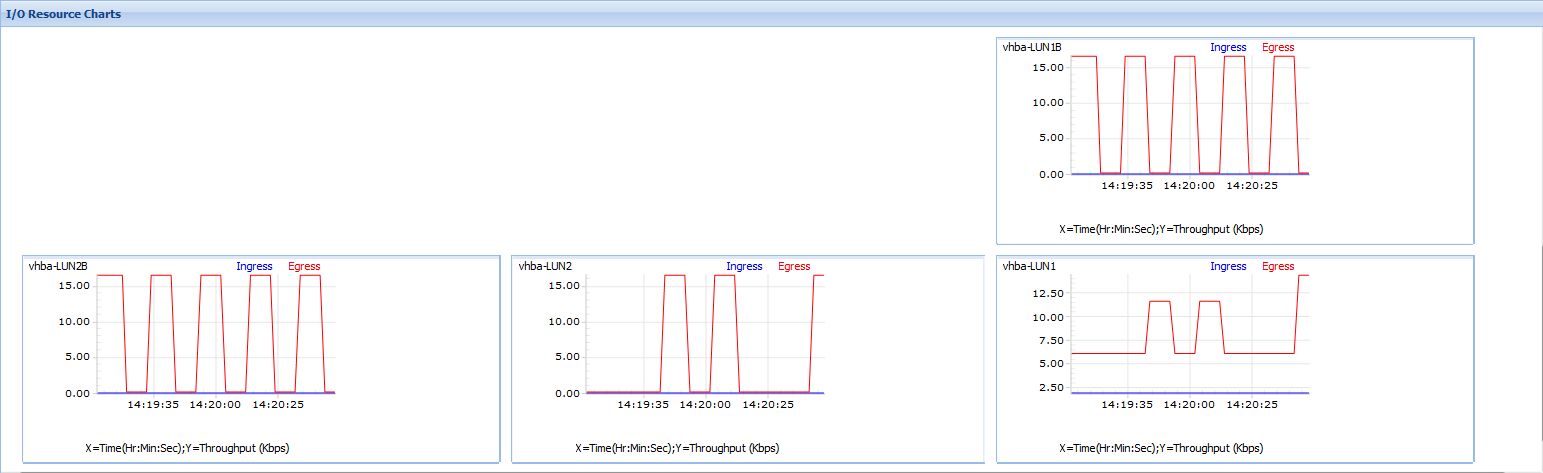

以下屏幕抓图显示了 vHBA 的 I/O 资源图表。
每个 vHBA 都有各自的图表，由 vHBA 名称标识。您可以放大每个 vHBA I/O 图表，以更短时间间隔显示统计信息。要放大某个区域，请在要放大的统计信息上方单击鼠标并向下拖动，画一个方框。完成单击和拖动操作后，时间间隔将变短，绘制的统计信息部分放大，如显示实时图表软件统计信息中所述。
