工作面板

工作面板对于大多数功能采用统一的布局,但是也有一些例外。概览页面包含多个子面板,"I/O Template Editor"(I/O 模板编辑器)有一个包含常规属性的顶部框架和一个用于组合 I/O 模板构建块的大型工作区。

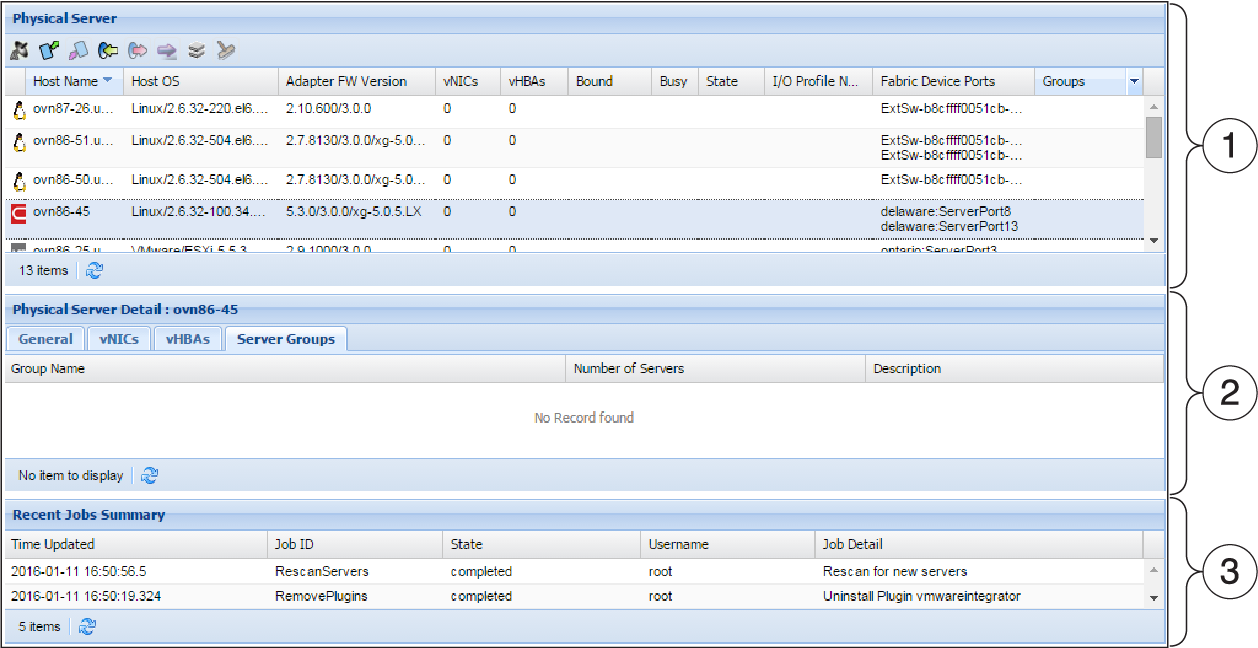

image:工作面板的三个部分。
编号
说明
1
汇总-工作面板中的顶部框架。汇总是特定对象的所有实例的简要列表。例如,物理服务器汇总包含本软件正在管理的所有物理服务器的列表。汇总包含有关对象常规属性的基本信息。
2
详细信息-工作面板中的中间框架。详细信息框架显示了在汇总中选择的某个项目的单个实例。例如,详细信息框架包含您在物理服务器汇总面板中选择的单个物理服务器的相关信息。详细信息框架还包含特定于选定对象的其他信息。
详细信息框架通常包含一些选项卡,以直观的方式将相似信息分块放置到不同的选项卡中。某些详细信息框架是嵌套的。例如,物理服务器详细信息框架包含 "vNIC" 选项卡,其中列出了选定物理服务器中的所有 vNIC。"vNIC" 选项卡上的每个 vNIC 名称都是一个链接,可以链接到另一级别的详细信息框架。在本例中,名称是 "vNIC Details"(vNIC 详细信息)。通过在详细信息框架中结合使用选项卡和链接,可逐层深入查看有关选定对象的低级别详细信息。
3
最近的作业-工作面板中的底部框架。最近的作业框架显示最近尝试执行的配置任务或管理任务的状态列表。例如,如果尝试搜索网状结构网络设备,最近的作业框架将显示作业结果的汇总。默认情况下,最近的作业框架显示最近尝试执行的三项任务的结果,但您可以使用该框架中的滚动条查看更早的结果。

由于在详细信息框架中的嵌套量,详细信息框架的标题中会有面包屑线索。您还可以使用面包屑追溯单击操作。以下面包屑显示了 I/O 模板 pubstemp 上 vNIC trunkvnic 的详细信息。

image:工作面板上的面包屑线索的图像。
