拓扑
逻辑拓扑是网络中的物理连接和逻辑连接的示意图。此图形显示提供了配置的图片，对于解决网状结构网络中的链路损坏、线缆断开和路径中断等问题很有用。
可以按模式、子网和过滤器来查看逻辑拓扑。例如，要查看名称包含 ovn 的所有系统，请在过滤器字段中键入 ovn。
除有关拓扑的概要信息以外，您还可以向下钻取，以了解有关拓扑内容的更详细信息。将光标悬停在组件上方可显示有关该组件的详细信息，例如设备名称、端口名称或端口目标。
在 Oracle IB 交换机上，拓扑可提供附加功能。选择 IB 路径模式和子网，定位用于连接两个端口的 IB 路径，单击某个端口将其选定，然后选择不同的 HCA 端口。

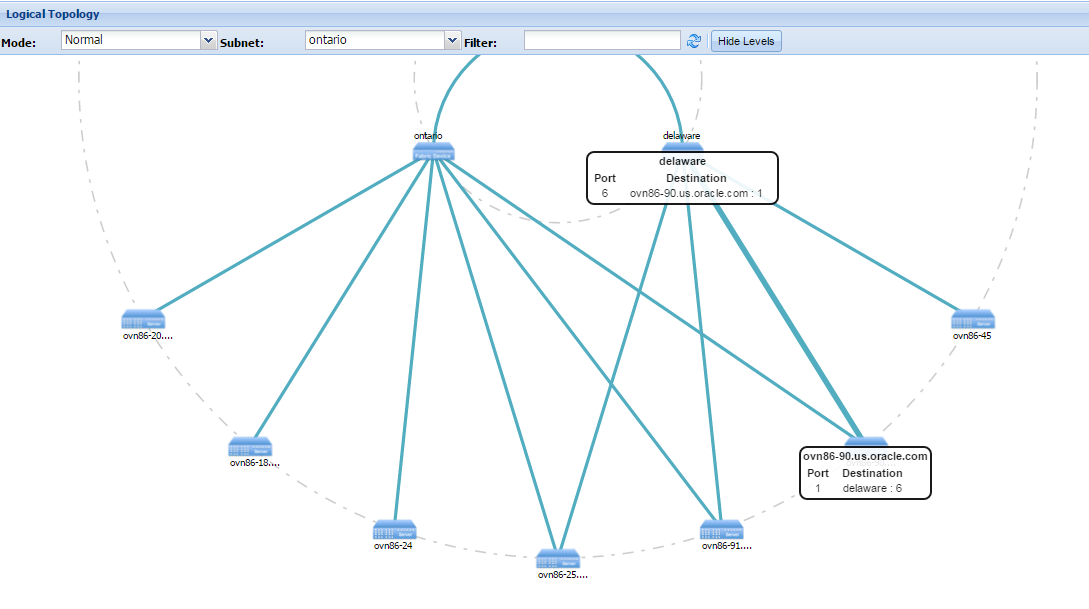

单击 "Show Levels"（显示级别）/"Hide Levels"（隐藏级别）可在显示内容中显示或删除点划线圆圈。圆圈指示每个组件在网络分层结构中的级别。在下面的示例中，ontario 和 delaware 两个交换机位于同一个级别，ovn* 服务器位于不同级别。
