管理 SM 设备

1. 在 "Navigation"（导航）面板中，选择 "InfiniBand Fabric Manager" → "Subnet Management"（子网管理）。
2. 选择要显示的组。

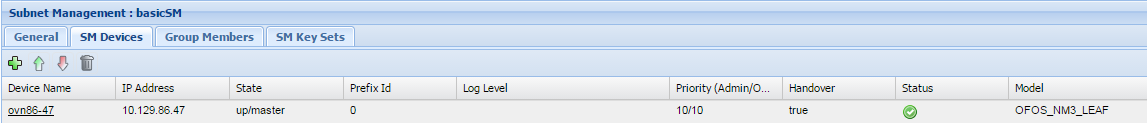

3. 单击 "SM Devices"（SM 设备）选项卡。

4. 执行以下任务之一：
   • 编辑 SM 组。

     单击 "Edit"（编辑），更改以下字段，然后单击 "Submit"（提交）。

     字段 说明 Prefix ID（前缀 ID） 键入 OpenSM 前缀 ID。同一子网中的所有设备都必须使用相同前缀。 Controlled Handover（受控切换） 如果 IB 网状结构网络具有两个或多个 SM，在主 SM 故障时可以强制执行约束回退协议。选择以下项之一管理故障转移： false－选中该复选框，从而在 OpenSM 故障转移到备用 SM 后，如果该节点变为联机则 OpenSM 将故障恢复到原始主 SM。 true－如果不希望 OpenSM 进行故障恢复则不要选中该复选框。在与上面相同的情况下，OpenSM 将不故障恢复（因为运行优先级将设置为较高值）到原始主 SM，因为您已经选择控制切换。要使切换故障恢复到原始主 SM（它已经恢复功能），应该在当前主 SM 上禁用 OpenSM 并使原始主 SM 恢复主 SM 身份。 Priority (Admin/Operational)（优先级（管理/运行）） 键入数字以指示故障转移时主 SM 的优先级。具有最高优先级数值的子网管理器是主要（或主）子网管理器。最低优先级是 0，最高优先级是 13。不要超过 13，这样优先级就不会影响受控切换。如果 InfiniBand 网状结构网络中具有多个子网管理器，必须正确设置每个子网管理器的优先级。默认情况下，管理控制器内的子网管理器设置为 0 优先级。 一些工程系统将虚拟化交换机上的 SM 设置为高于 leaf switch（叶交换机）上 SM 的优先级，从而创建单点故障。请参阅您系统的文档。如果您在交换机上保持所有 SM 实例处于相同优先级，则您为 "Priority"（优先级）字段输入什么都没有影响。 各个 OpenSM 实例通过使用优先级来选择主 SM（优先级相同时使用较低的自身 GUID）。在某些情况下，优先级会从管理设置值进行变化，例如启用受控切换时。 Routing Engine（路由引擎） 根据您的拓扑，选择以下项之一来启动 OpenSM： ftree－使用胖树算法的拓扑，可以包含仅连接到叶交换机的主机以及连接到多个 Oracle InfiniBand Switch IS2-254（中心交换机）的叶交换机。 minhop－最小跳数算法通常用于较小的拓扑。

   • 将设备添加到 SM 组中。

     单击 "Add Device"（添加设备），从列表中选择一个设备，然后单击 "Submit"（提交）。

   • 对设备启用 SM。

     选择一个设备，单击绿色向上箭头，然后单击 "Yes"（是）。

   • 对设备禁用 SM。

     选择一个设备，单击红色向下箭头，然后单击 "Yes"（是）。

   • 从 SM 组中删除设备。

     选择一个设备，单击 "Delete"（删除），然后单击 "Yes"（是）进行确认。

相关信息

• 显示 SM 组成员详细信息
