将 vNIC 添加到 I/O 模板
-
单击相应按钮以将 vNIC 的实例添加到 I/O 模板。
此过程将添加一个 vNIC，但您可以根据需要将任意多个 vNIC 添加到 I/O 模板中。
-

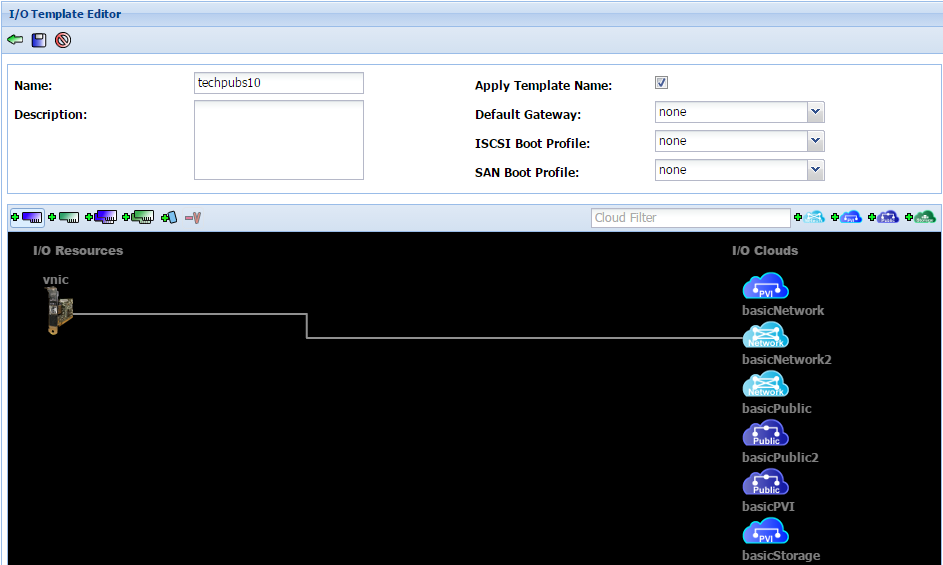

将 vNIC 添加到 "I/O Template Editor"（I/O 模板编辑器）的工作区后，单击并拖动以建立从 vNIC 到正确网络云的连接。
此步骤使用默认参数创建 vNIC 并将其端接到网络云。您将需要编辑 vNIC 参数。
注 - 此步骤不提供到主机服务器的虚拟 I/O 连接。它只是创建一个 vNIC，并将其端接到网络云中的一个端口。保存 I/O 模板并将其连接到服务器之前，不会将 vNIC 推送到主机服务器。
-

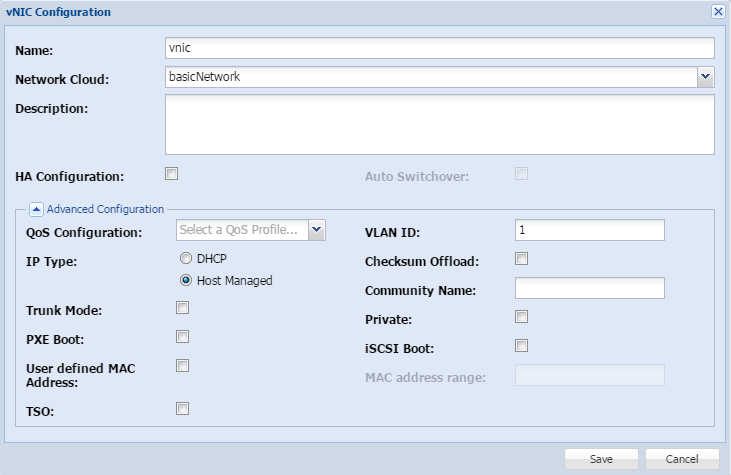

当 vNIC 连接到网络云后，双击 vNIC 图标以显示 "vNIC Configuration"（vNIC 配置）对话框。
-
设置或更改 vNIC 属性。
字段说明Name（名称）键入名称。Network Cloud（网络云）使用网络云菜单将 vNIC 的终端更改为其他云。仅当要更改可见内容时，才能执行此操作。由于您已经通过单击并拖动来建立从 vNIC 图标到云图标的连接，从而将该 vNIC 连接到了网络云，因此该字段应该已填充。Description（说明）（可选）键入说明。HA Configuration（HA 配置）如果 vNIC 将为 HA vNIC 对其中之一，请选择此项。有关为 HA vNIC 配置 I/O 模板的信息，请参见将 HA vNIC 添加到 I/O 模板。Auto Switchover（自动切换）如果 vNIC 将为 HA vNIC 对其中之一，并且您希望辅助 vNIC 在主要 vNIC 恢复联机状态后将流量归还给主要 vNIC，请选择此项。
-
单击 "Advanced Configuration"（高级配置）。
下表介绍了高级 vNIC 功能。如果字段未应用到特定类型的 vNIC，则相应字段在界面中将灰显。
字段说明QoS Configuration（QoS 配置）选择 vNIC 所需的网络 QoS 配置文件。IP Type（IP 类型）选择 vNIC 的 IP 地址将由主机服务器分配还是由 DHCP 分配。Trunk Mode（主干模式）要使 vNIC 在主干模式下运行，请选择此项。如果取消选中 "Trunk Mode"（主干模式），vNIC 将在访问模式下运行。PXE Boot（PXE 引导）如果 vNIC 将从 PXE 引导服务器来引导服务器，而该 PXE 引导服务器包含托管 vNIC 的服务器的引导信息，请选择此项。User Defined MAC Address（用户定义的 MAC 地址）选择此项可从网状结构网络设备的 MAC 地址池中释放端口的 MAC 地址，从而允许您为支持 vNIC 的端口指定特定的 MAC 地址。TSO如果 vNIC 将支持 TCP 分段负载转移，请选择此项。VLAN ID如果 vNIC 需要加入 VLAN，请在 "VLAN ID" 字段中键入 VLAN 号。Checksum Offload（校验和负载转移）Community Name（团体名称）如果 vNIC 需要成为特定团体的一部分，请在此字段中键入团体名称。Private（专用）如果需要使 vNIC 仅可供专用 vNIC（非公共 vNIC）访问，请选择此项。iSCSI Boot（iSCSI 引导）如果 vNIC 将从 iSCSI 目标引导服务器，而该 iSCSI 目标包含托管 vNIC 的服务器的引导信息，请选择此项。MAC Address Range（MAC 地址范围）键入支持 vNIC 的端口的 MAC 地址范围。 - 单击 "Save"（保存）。
