网状结构网络互连设备汇总

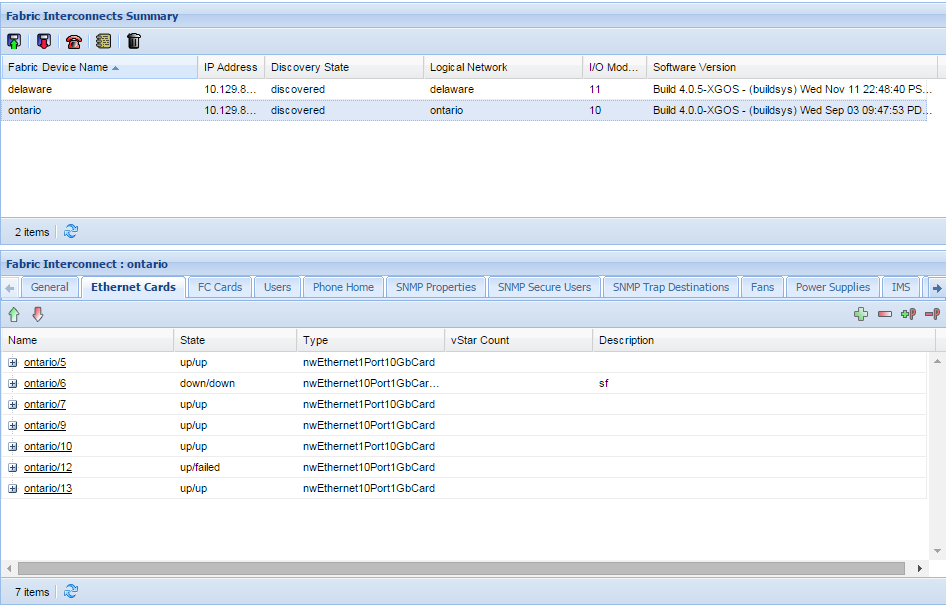

通过在 "Navigation"（导航）面板中选择 "Managed Devices"（受管设备）-> "Fabric Interconnects"（网状结构网络互连设备）可以访问汇总面板。使用此页可管理配置并收集由本软件管理的网状结构网络互连设备的日志和技术支持信息。

选择特定网状结构网络互连设备以将其显示在详细信息框架中，您可以从中查看和管理该设备的属性。

字段 说明 Fabric Interconnect Name（网状结构网络互连设备名称） 网络中每个受管网状结构网络互连设备的名称。该名称是指向网状结构网络互连设备详细信息框架的链接。 IP Address（IP 地址） 每个受管网状结构网络互连设备的网状结构网络设备 IP 地址。 IP Subnet（IP 子网） 从中搜索到每个网状结构网络互连设备的 IP 子网。该子网是一个名称或以点分十进制记法显示。 Discovery State（搜索状态） 网状结构网络互连设备在 Oracle Fabric Manager 中的当前状态。该状态采用 state1/state2 格式。 有效的状态包括： New（新） inProgress（正在进行） Discovered（已搜索到） Retrying（正在重试） Failed（已失败） Oracle SDN Subnet（Oracle SDN 子网） 指示作为主节点的网状结构网络互连设备（提供 IB 子网）的名称或 IB ID。 如果该值与网状结构网络互连设备的名称相同，则该网状结构网络互连设备正在提供 IB 子网管理器。 如果该值与网状结构网络互连设备的名称不同，则由在该字段中指定的设备提供所使用的 IB 子网管理器。在 "Fabric Subnet"（网状结构网络子网）字段中指定的不受 Oracle Fabric Manager 管理的网状结构网络互连设备有可能正在为该软件所管理的网状结构网络互连设备提供子网管理器功能。 I/O Modules（I/O 模块） 每个网状结构网络互连设备中安装的总 I/O Module（I/O 模块）数量。 Software Version（软件版本） 每个受管网状结构网络互连设备上安装的 Oracle Fabric OS 的版本。
