创建可引导 I/O 模板 (iSCSI)

要完成此过程，请准备好以下信息：

• 服务器 GUID。

• 从中引导服务器的 LUN。此 LUN 包含服务器的引导信息，它位于 iSCSI 存储阵列上。Oracle vNIC 必须连接到此 LUN 来为引导信息提供一个路径以访问部署了 vNIC 的服务器。

• 目标 IQN (target IQN, T-IQN)，可以通过登录到存储来获取此信息。

• 启动器 IQN (initiator IQN, I-IQN)，可以通过显示 vNIC 属性来获取此信息。在网状结构网络设备上，可以通过发出 show server-profileprofile-nameiscsi-boot -detail 命令来获取此信息。要显示 I-IQN，必须使用 –detail 选项。

1. 创建 I/O 模板。

   请参见创建 I/O 模板。

2. 配置以下属性以创建可引导 I/O 模板。
   1. 键入 I/O 模板的名称，并选择刚刚创建的 iSCSI 引导配置文件。
   2. 添加单个 vNIC（如果要创建双路径可引导环境，则添加一个 HA vNIC）。

   3. 单击 vNIC 并将其拖到相应的网络云中，以便在以太网端口端接该 vNIC。

      ---

      注 -  要端接 HA vNIC，网络云中必须有多个千兆位以太网端口。

      ---

   4. 双击 I/O 模板工作区中的 vNIC 图标，以显示 "Edit vNIC Resource"（编辑 vNIC 资源）对话框。

      在配置 iSCSI 引导 vNIC 时，vNIC 同时支持 iSCSI 引导和标准的虚拟 I/O 功能。

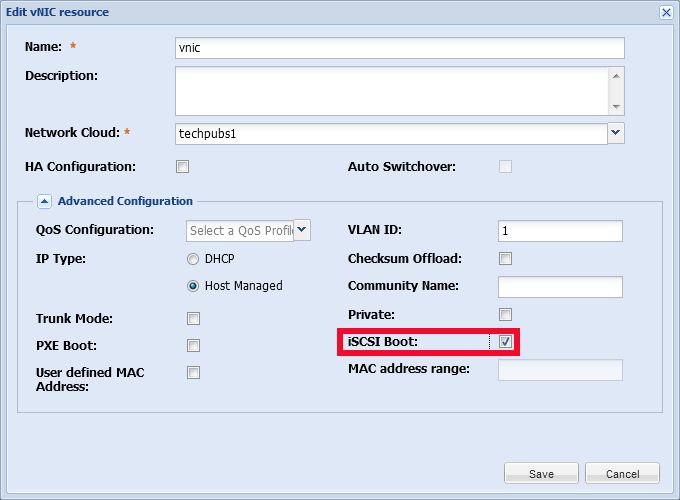

   5. 在 "Edit vNIC Resource"（编辑 vNIC 资源）对话框中的 "Advanced Configuration"（高级配置）下，选中 "iSCSI Boot"（iSCSI 引导）复选框。

      ---

      注 -  如果要创建双路径可引导环境，应选中 "HA Configuration"（HA 配置）复选框。

      ---



   6. 单击 "Save"（保存）。

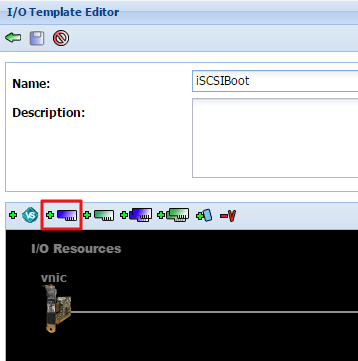

   7. 检查 "I/O Template Editor"（I/O 模板编辑器）中是否存在与服务器的引导 vNIC 关联的可引导图标（内含红色 B 的圆圈）。

      如果存在此图标，则表示连接到主机的 vNIC 是可引导的。下图显示了一个可引导 vNIC。

      如果不存在可引导图标，请验证是否已选中 "iSCSI Boot"（iSCSI 引导）。



   8. 单击 "Save"（保存）。
3. 创建 I/O 配置文件。

   请参见创建 I/O 配置文件。如果要为已经引导而且已连接到网状结构网络设备的服务器设置 iSCSI 引导，现在可以从 I/O 模板创建 I/O 配置文件。

4. 将 I/O 配置文件连接到服务器。

   请参见将 I/O 配置文件连接到服务器。将 I/O 配置文件分配给服务器后，即可开始将可引导 vNIC 和关联的 iSCSI 引导配置文件推送到该服务器。

   在 Oracle Fabric Manager 将 iSCSI 可引导 vNIC 和 iSCSI 引导配置文件推送到主机期间，软件会提示您提供 IQN 信息以填写主机与包含主机 iSCSI 引导信息的 LUN 之间的路径。单路径或双路径 iSCSI 配置需要 IQN 信息。

相关信息

• 删除 iSCSI 引导配置文件
