7x20 のラックスライドレールへの設置

次の手順を使用して、7420、7320、または 7120 コントローラをラックのスライドレールに設置します。


Caution

注意  -  この手順には、シャーシの重さのため最低 2 人が必要です。この手順を 1 人で実行すると、機器が損傷したり、けがをする可能性があります。装置をラックに積載する際は、常に下から上の順に行なってください。


始める前に

ラックの下からすべての転倒防止デバイスおよび安定デバイスを引き出します。

  1. 汎用の 19 インチキャビネットを使用する場合、図に示すように、レールプレートを設置する位置の上と下の穴に角穴 M6 ケージナットをはめ込みます。
    image:レールプレートにケージナットを挿入する方法を示す図
  2. スライドレール構成部品の両端にある器具が、前面および背面のラックポストの外側になるように、スライドレール構成部品をラックに合わせます。

    次の図に、レール構成部品の器具を示します。


    image:前面のラックポストに取り付けられる右側のレール固定部品を示す図
  3. スライドレール構成部品をラックポストに取り付けますが、ねじを完全に締め付けないでください。

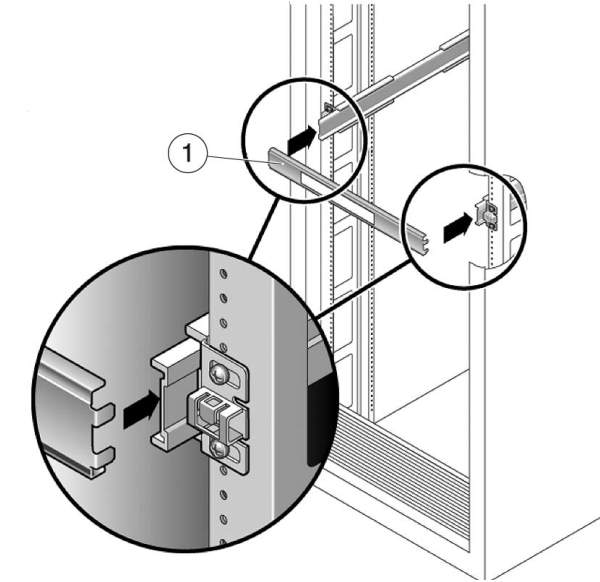

  4. ラック前面からレール幅のスペーサを使用して、レールの幅を正しく設定します (1)。
    image:ラック前面へのレール幅スペーサツールの配置と取り付けを示す図
  5. 器具のねじを締め付けます。
  6. スペーサを取り外し、レールがラックにしっかりと取り付けられていることを確認します。
  7. ラック安定デバイスおよび転倒防止デバイスを下げていない場合は下げます。
  8. スライドレールをラックのスライドレール構成部品にできるだけ奥まで押し込みます。
  9. 固定器具の後ろの端がスライドレールに合うようにシャーシを持ち上げ、シャーシをスライドレールに挿入します。固定器具がスライドレール停止位置に合うまでシャーシをゆっくり押し込みます (約 12 インチ、30 cm)。

    かみ合うと、「カチッ」と音がします。

使用例 3  7120/7320 をラックのスライドレールに設置する

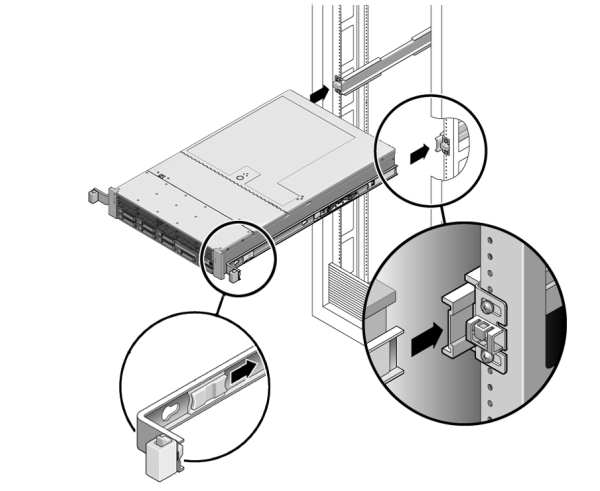

次の図は、7120/7320 のシャーシの挿入と、スライドレールロックの使用方法を示しています。

image:スライドレールにシャーシ固定部品を挿入する方法を示す図 使用例 4  7420 をラックのスライドレールに設置する

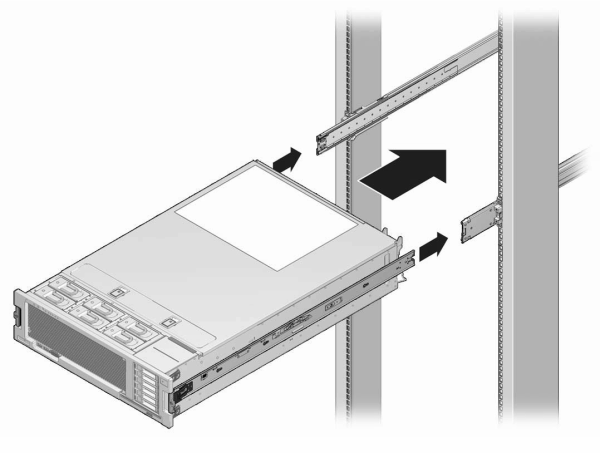

次の図は、7420 のシャーシの挿入を示しています。

image:スライドレールにシャーシ固定部品を挿入する方法を示す図
