ZS4-4 または ZS3-4 のラックにスライドレースを取り付ける

次の手順を使用して、スライドレールを ZS4-4 または ZS3-4 コントローラ用のラックに取り付けます。

コントローラが設置されたあとでラックを移動することを予定している場合は、取り付けねじとケージナットを使用して、スライドレール構成部品を取り付けます。これらのケージナットの取り付け手順については、「レールラックマウントキットの概要と情報」カードを参照してください。このカードはラックキットに含まれています。

  1. スライドレール構成部品の前面の固定部品が前面のラックのポストの外側に来るように、また、スライドレール構成部品の背面の固定部品が背面のラックのポストの内側に来るように、ラック内でスライドレール構成部品を位置決めします。

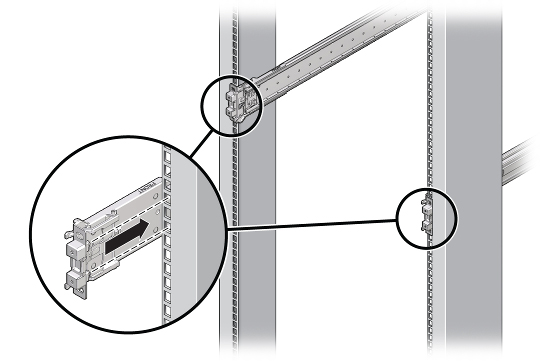

  2. スライドレール構成部品の取り付けピンと、前面と背面のラックのポストの取り付け穴の位置合わせをします。次に、取り付けピンがラックにかみ合いカチッと音がするまで構成部品をラックの背面の方向に押し込んで、構成部品を固定します。
    image:ラック取り付け穴に固定するスライドレール取り付けピンを示す図

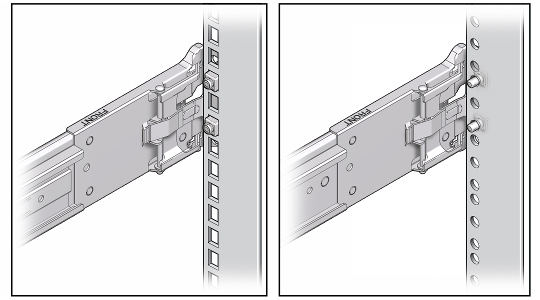

    注 -  スライドレールは、9.5 mm 四角または M6 丸型取り付け穴のいずれかを備えたラックで使用できます。

    image:ラックの四角取り付け穴と位置合わせしているスライドレールを示す図

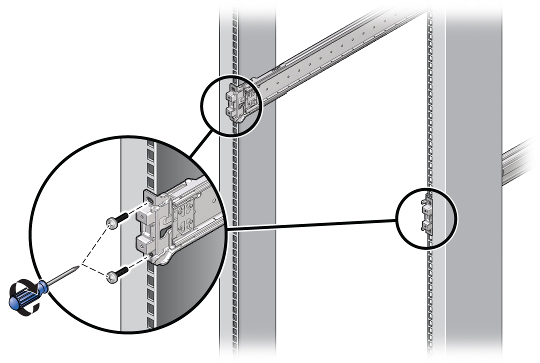

  3. (オプション) ケージナットと取り付けねじを使用して構成部品を取り付ける場合、目的の位置の前面および背面のラックポストにケージナットを挿入します。次に、前面および背面のスライドレールの留め具およびラックポストを通して取り付けねじを挿入します。
    image:スライドレール構成部品をラックに固定するためのオプションの取り付けねじを示す図
  4. 残りのスライドレール構成部品についても、ステップ 2 と 3 を繰り返します。
