Oracle Storage Drive Enclosure DE3-24

このセクションでは、DE3-24P および DE3-24C ディスクシェルフのフロントパネルと背面パネルのコンポーネントを紹介します。

DE3-24P ディスクシェルフ

Oracle Storage Drive Enclosure DE3-24P は、2.5 インチの SAS-3 ドライブを 24 台収容できる 2U シャーシです。高パフォーマンスの HDD は、信頼できるストレージを提供します。SSD は書き込み操作を高速化し、一部のコントローラについては読み取り最適化キャッシュ操作を提供します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

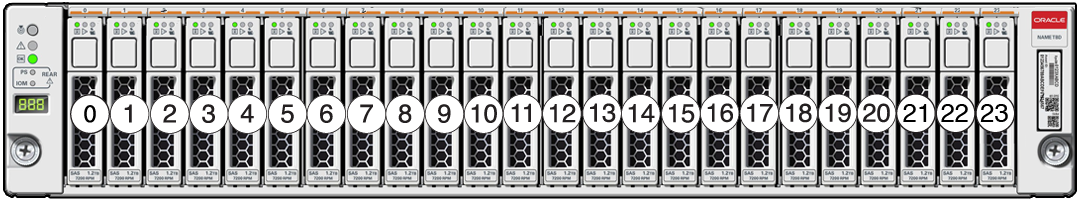

図 1  DE3-24P のドライブの位置 (フロントビュー)

image:DE3-24P のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイス は、スロット 20、21、22、23 の順に装着する必要があります。

一部のコントローラでは、読み取り最適化キャッシュ SSD を DE3-24P ディスクシェルフに設置することもできます。スロット構成の詳細と最小のソフトウェア要件については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのディスクシェルフの構成を参照してください。

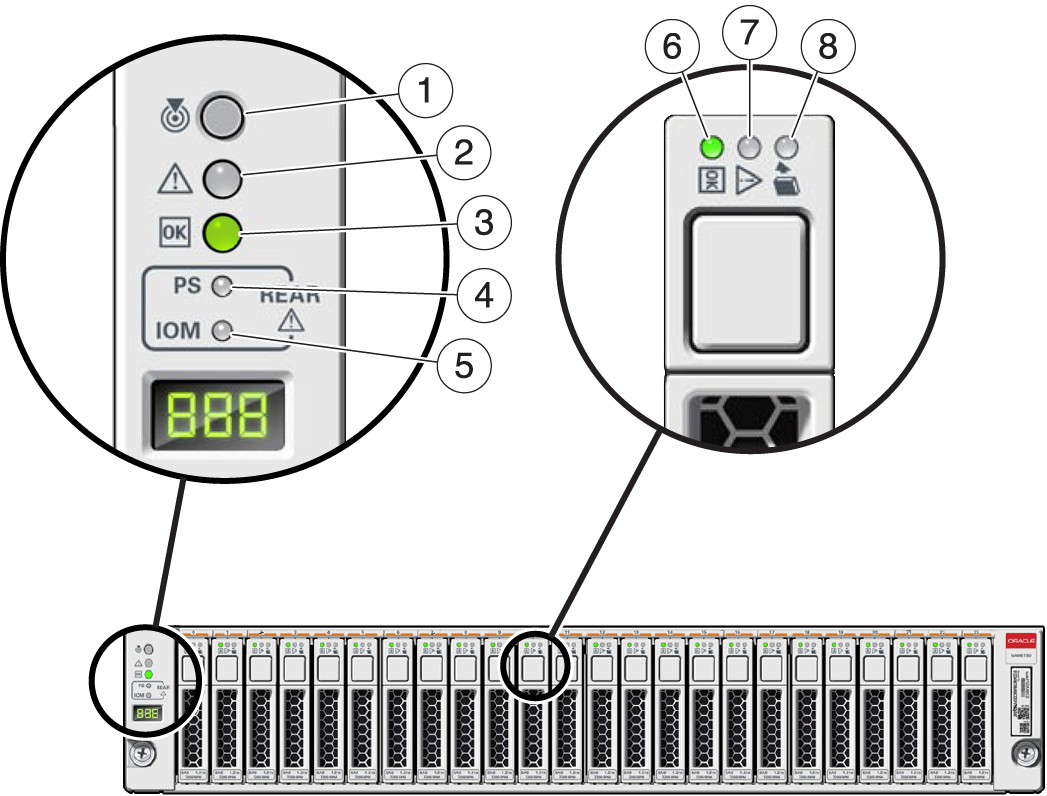

図 2  DE3-24P のステータスインジケータ (フロントビュー)

image:ドライブエンクロージャーとドライブ LED を示す図

図の凡例
1 位置特定インジケータ
2 保守要求インジケータ
3 OK インジケータ
4 電源障害インジケータ
5 SAS I/O モジュール障害インジケータ
6 電源/アクティビティーインジケータ
7 ドライブ保守要求インジケータ
8 取り外し可能インジケータ

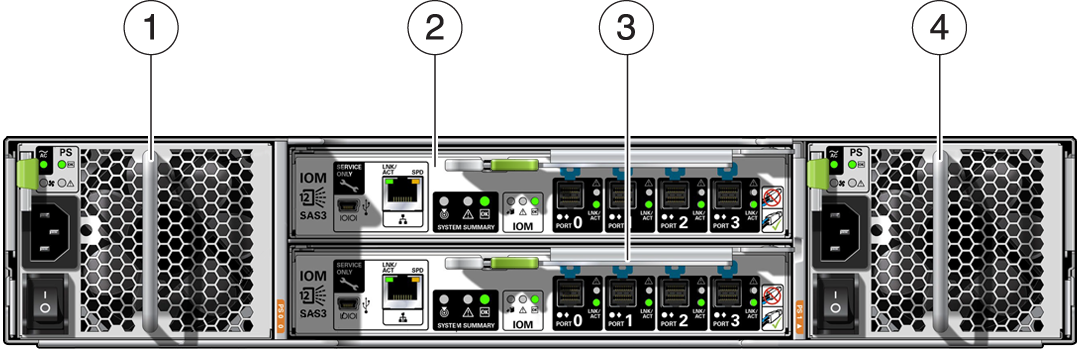

図 3  DE3-24P の背面パネル

image:DEw-24P ドライブエンクロージャーの背面パネルを示す図

図の凡例
1 電源装置 0 (ファンモジュールあり)
2 I/O モジュール 1
3 I/O モジュール 0
4 電源装置 1 (ファンモジュールあり)

DE3-24C ディスクシェルフ

Oracle Storage Drive Enclosure DE3-24C は、3.5 インチの SAS-3 ドライブを 24 台収容できる 4U シャーシです。高パフォーマンスの HDD は、信頼できるストレージを提供します。SSD は書き込み操作を高速化し、一部のコントローラについては読み取り最適化キャッシュ操作を提供します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

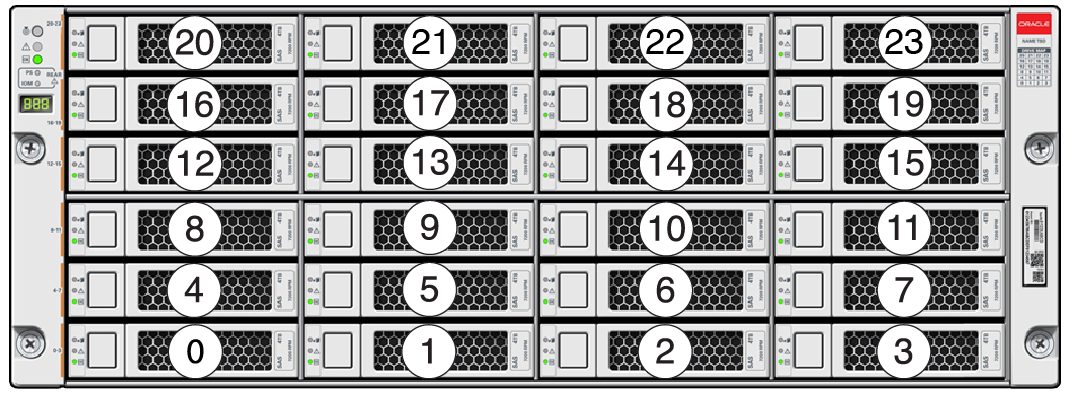

図 4  DE3-24C のドライブの位置 (フロントビュー)

image:DE3-24C のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイス は、スロット 20、21、22、23 の順に装着する必要があります。

一部のコントローラでは、読み取り最適化キャッシュ SSD を DE3-24C ディスクシェルフに設置することもできます。スロット構成の詳細と最小のソフトウェア要件については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのディスクシェルフの構成を参照してください。

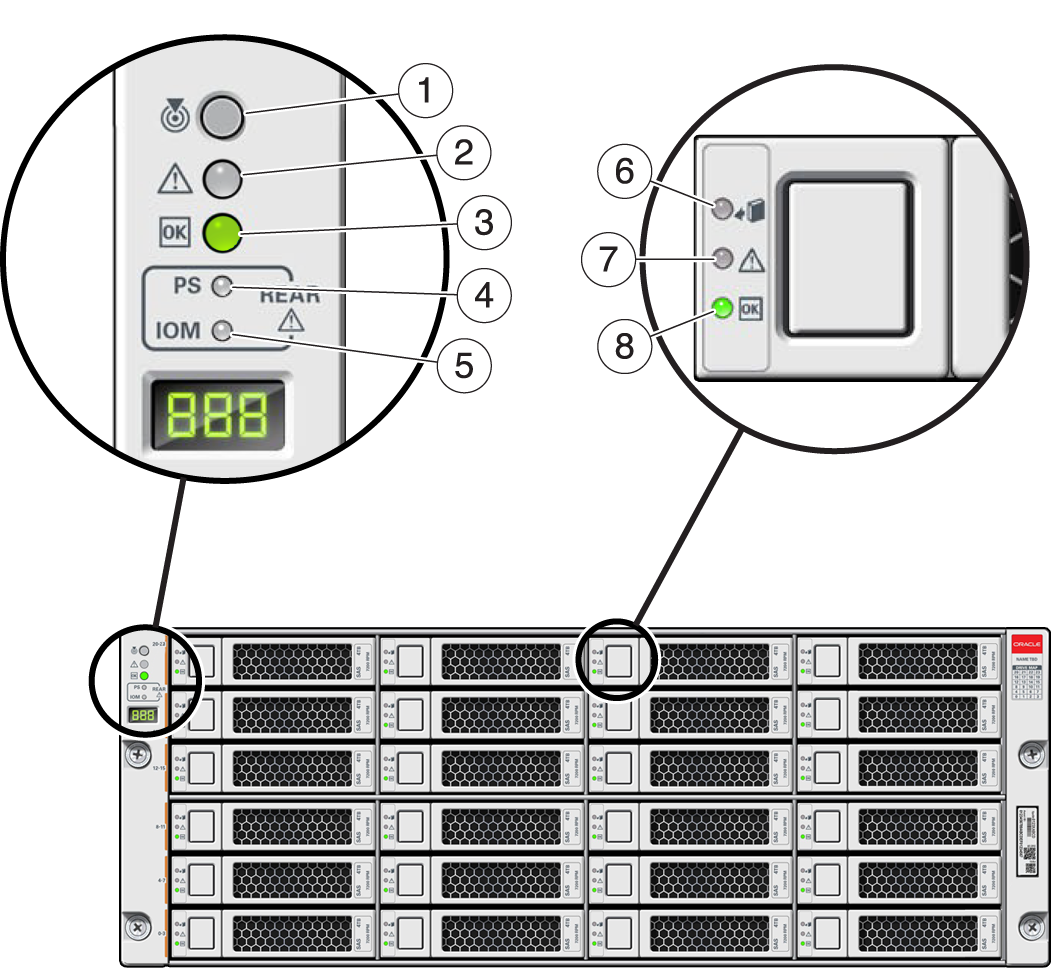

図 5  DE3-24C のステータスインジケータ (フロントビュー)

image:ドライブエンクロージャーとドライブ LED を示す図

図の凡例
1 位置特定インジケータ
2 保守要求インジケータ
3 OK インジケータ
4 電源障害インジケータ
5 SAS I/O モジュール障害インジケータ
6 取り外し可能インジケータ
7 ドライブ保守要求インジケータ
8 電源/アクティビティーインジケータ

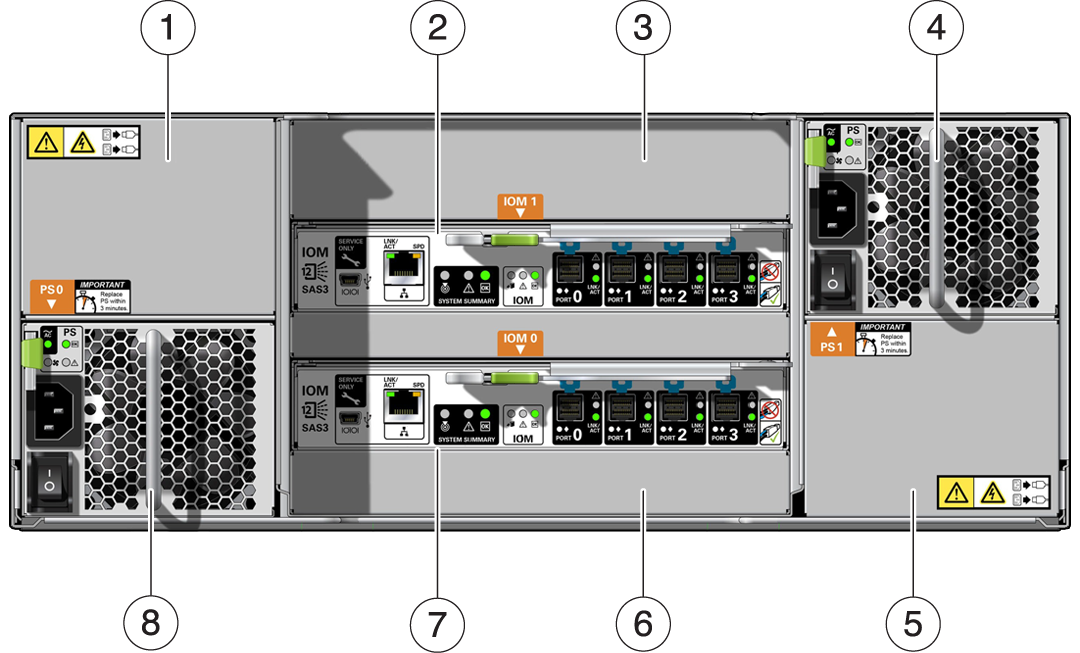

図 6  DE3-24C の背面パネル

image:DEw-24C ドライブエンクロージャーの背面パネルを示す図

図の凡例
1 電源装置フィラーパネル、スロット 4
2 I/O モジュール 1
3 I/O モジュールフィラーパネル
4 電源装置 2 (ファンモジュールあり)
5 電源装置フィラーパネル、スロット 2
6 I/O モジュールフィラーパネル
7 I/O モジュール 0
8 電源装置 1 (ファンモジュールあり)

注 -  電源装置とフィラーパネルは必ず正しいスロットに装着してください。

図 7  DE3 I/O モジュールのインジケータ

image:入出力モジュールインジケータを示す図

図の凡例
1 Oracle 保守専用
2 位置特定インジケータ
3 保守要求インジケータ
4 OK インジケータ
5 SAS-3 ポート 0
6 SAS-3 ポート 1
7 SAS-3 ポート 2
8 SAS-3 ポート 3
9 ホストポートアクティビティーインジケータ
10 電源/アクティビティーインジケータ
11 ドライブ保守要求インジケータ
12 取り外し可能インジケータ
13 Oracle 保守専用

ディスクシェルフ DE3-24C と DE3-24P は同じ I/O モジュールを使用します。

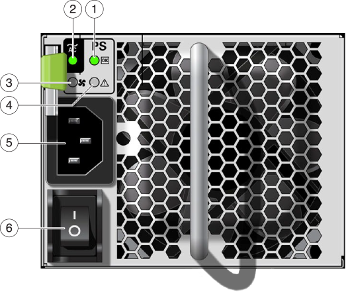

図 8  DE3 電源装置インジケータ

image:ドライブエンクロージャーの背面の電源インジケータを示す図

図の凡例
1 電源ステータスインジケータ
2 AC 電源障害インジケータ
3 ファン障害インジケータ
4 DC 電源障害インジケータ
5 汎用の電源入力コネクタ
6 電源オン/オフスイッチ

ディスクシェルフ DE3-24C と DE3-24P は同じ電源装置を使用します。
