スライドレール内側からの 7x20 固定器具の取り外し

この手順を使用して、スライドレールの内側から 7x20 固定器具を取り外します。固定器具がスライドレールに入っている状態で出荷されなかった場合は、固定器具の 7x20 への取り付けに進みます。

  1. スライドレールを開梱し、構成部品の前の方にあるスライドレールロックを探します。
  2. ロックの上下にあるつまみを押したままの状態で (1)、固定器具が止まるまで引き出します。
  3. 固定器具リリースボタンを固定器具の前方に向けて押しながら (2)、器具を構成部品から引き抜きます。
使用例 1  7120/7320 レールキットの取り外し

次の図は、7120/7320 レールキットを取り外す手順を示しています。

image:7120/7320 コントローラのスライドレールから固定器具を取り外す方法を示す図 使用例 2  7420 レールキットの取り外し

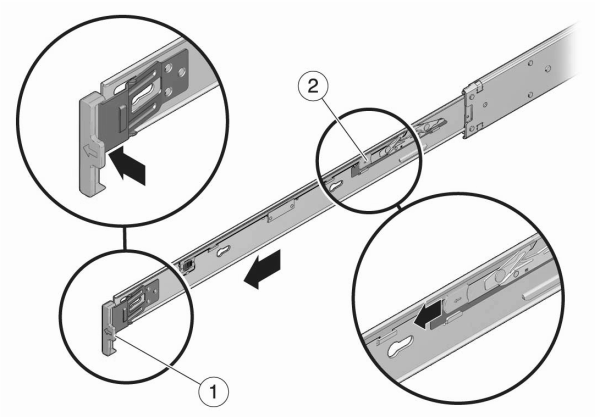

次の図は、7420 レールキットを取り外す手順を示しています。

image:7420 コントローラのスライドレールから固定器具を取り外す方法を示す図
