7420 コントローラの概要

このセクションでは、Oracle ZFS Storage 7420 コントローラの概要を示します。設置の手順については、7x20 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 または 7320 コントローラの保守を参照してください。

7420 の物理仕様

7420 コントローラ 3U シャーシの寸法は、次のとおりです。

寸法
測定値
寸法
測定値
高さ
13.3 cm/5.25 インチ
奥行
70.6 cm/27.8 インチ
43.7 cm/17.19 インチ
重量
16.36 kg/96 ポンド

7420 の電気的仕様

次に、7420 コントローラの電気的仕様の一覧を示します。


注 -  一覧表示されている消費電力の数値は、電源の最大定格電力であり、アプライアンスの実際の消費電力量の定格ではありません。

入力

  • 周波数: 50/60Hz

  • AC 動作範囲: 2 CPU の場合は 100 - 127 VAC および 2 または 4 CPU の場合は 200 - 240 VAC

  • 最大電流 AC RMS: 12A @ 100 VAC / 12A @ 200 VAC

電力消費

  • 最大消費電力: 1800 W

  • 最大放熱量: 6143 BTU/hr

  • 定格電圧・電流: 1837 VA @ 240 VAC、0.98 P.F

7420 の構成オプション

Sun ZFS Storage 7420 Appliance は、スタンドアロンのストレージコントローラまたは 2 つのストレージコントローラ (高可用性クラスタ構成の場合)、および 1 台から 36 台までのディスクシェルフで構成されます。次の表に、7420 の構成オプションを示します。


注 -  7420 コントローラを使用して 7420 M2 コントローラをクラスタ化することはできません。
製品 ID
CPU
DIMM
Readzilla
ブートドライブ
7420 M2
4x8 コア、2.0GHz
8G バイト、16G バイト
1.6T バイト SAS
900G バイト SAS
7420 M2
4x10 コア、2.40GHz
8G バイト、16G バイト
1.6T バイト SAS
900G バイト SAS
7420
4x8 コア、2.0GHz
8G バイト、16G バイト
512G バイト SATA
500G バイト SATA
7420
4x10 コア、2.40GHz
8G バイト、16G バイト
512G バイト SATA
500G バイト SATA

サポートされる HDD および SSD に関する最新情報については、Oracle システムハンドブックを参照してください。

BUI の「保守」画面で製品 ID を参照するか、CLI の configuration version show コマンドを使用して、構成を識別できます。ブートドライブ上の物理的なラベルでも確認できます。

最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。

7420 フロントパネルのコンポーネント

図 36  7420 のフロントパネル

image:コントローラの前面の LED とコンポーネントを示す図

図の凡例
1 ロケータ LED およびボタン (白色)
2 保守要求 LED (オレンジ色)
3 電源/OK LED (緑色)
4 電源ボタン
5 サービスプロセッサ (SP) OK LED (緑色)
6 ファン/CPU/メモリー保守要求 LED
7 電源装置 (PS) の保守要求 LED
8 過熱警告 LED
9 USB 2.0 コネクタ
10 DB-15 ビデオコネクタ
11 ブートドライブ 0 (ミラー化)
12 ブートドライブ 1 (ミラー化)
13 SSD 2 (オプション)
14 SSD 3 (オプション)
15 SSD 4 (オプション)
16 SSD 5 (オプション)

7420 M2 には、スロット 0 と 1 に 2 台の SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの SAS-2 読み取りキャッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。7420 M2 クラスタでは、各コントローラに搭載される SSD の数は異なっても構いません。

7420 コントローラには、スロット 0 と 1 に 2 台の SATA システムブートドライブがあり、ミラー化されたペアとして構成されています。オプションで、0 台、2 台、3 台、または 4 台の読み取りキャッシュ SSD をスロット 2 から 5 まで順番に搭載できます。7420 クラスタでは、両方のコントローラに取り付けられている SSD の数が一致している必要があります。

サポートされる HDD および SSD については、Oracle システムハンドブックを参照してください。

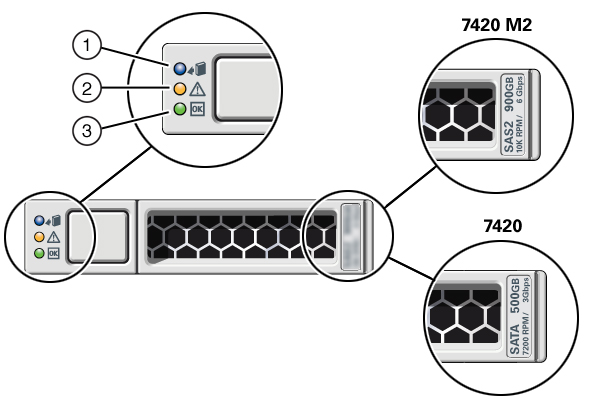

図 37  SAS-2 および SATA ブートドライブの LED

image:システムドライブにある LED の詳細を示す図

図の凡例
1 取り外し可能 (青色)
2 保守アクション要求 (オレンジ色)
3 OK/アクティビティー (緑色)

7420 背面パネルのコンポーネント

次の図に、コントローラの背面パネルを示します。基本構成の HBA は、この図には描かれていません。

PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 PCIe I/O カードを参照してください。

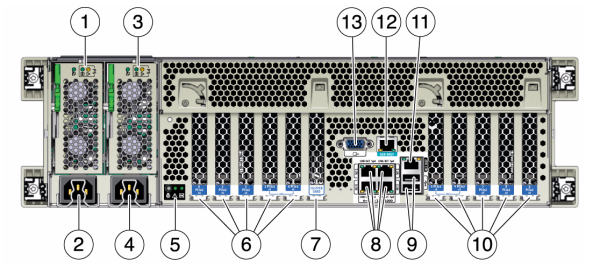

図 38  7420 コントローラの背面パネル

image:コントローラの背面パネルのコンポーネントを示す図

図の凡例
1 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色
2 電源ユニット 0 の AC 電源差し込み口
3 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色
4 電源ユニット 1 の AC 電源差し込み口
5 システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色
6 PCIe スロット 0 - 4
7 クラスタカードスロット
8 ネットワーク (NET) 10/100/1000 ポート: NET 0-NET 3
9 USB 2.0 ポート
10 PCIe スロット 5 - 9
11 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート
12 シリアル管理 (SER MGT) ポート
13 DB-15 ビデオコネクタ
