ZS3-2 コントローラの概要

このセクションでは、Oracle ZFS Storage ZS3-2 コントローラの概要を示します。設置の手順については、ZS3-2 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS3-2 コントローラの保守を参照してください。

ZS3-2 の物理仕様

ZS3-2 コントローラ 2U シャーシの寸法は、次のとおりです。

寸法 測定値 寸法 測定値 高さ 3.44 インチ/87.4 mm 奥行 20.25 インチ/514 mm 幅 17.52 インチ/445 mm 重量 41.23 ポンド/18.70 kg

ZS3-2 の電気仕様

次に、ZS3-2 コントローラの電気的仕様の一覧を示します。一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。

コネクタ

• 110 から 220v 電源で動作する C13 コネクタ 2 個

入力

• 周波数: 50/60Hz (47 - 63 Hz の範囲)

• 公称電圧範囲: 100-120/200-240 VAC

• 最大電流 AC RMS: 6.8 A @ 100-120 V / 3.4 A @ 200-240 V

• AC 動作範囲: 90 から 264 VAC

出力

• 3.3 VDC STBY: 3.0A

• +12 VDC: 86.7A

電力消費

• 最大消費電力: 最大 890 W

• 最大放熱量: 3026 BTU/hr

• 定格電圧・電流: 908 VA @ 240 VAC, 0.98P.F.

ZS3-2 の音響ノイズの放出

ISO 7779 で規定されている要件に準拠し、本製品の作業環境における騒音レベルは 70 db (A) 未満です。

ZS3-2 の構成オプション

ZS3-2 コントローラは、Intel Xeon プロセッサを搭載した、エンタープライズクラスのラックマウント型 x86 システムです。コンパクトな 2U の設置面積で、高いパフォーマンスと、PCIe スロットおよび 16 個の DIMM スロットによる拡張性を提供します。次の表に、構成オプションを示します。

CPU メモリー Readzilla ブートドライブ PCIe スロット HBA 2x8 コア、2.1GHz 256G バイト 16x16G バイト 512G バイト 16x32G バイト 1-4 SAS SSD 2.5 インチ SAS HDD (2 台) 2 つが専用、4 つ使用可能 4 ポート (4x4) SAS-3 12Gb/s (外部) 4 ポート (4x4) SAS-2 6Gb/s (外部)

最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。

ZS3-2 フロントパネルのコンポーネント

次の図に、ZS3-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを示します。

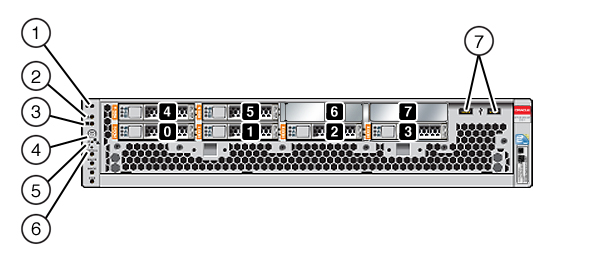

図 33  ZS3-2 コントローラのフロントパネル

ドライブスロット 0 および 1 には 2 台のミラー化された SAS-2 ブートドライブがあります。4 台までの読み取りキャッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。サポートされる HDD および SSD については、Oracle システムハンドブックを参照してください。

図の凡例 1 ロケータ LED/ボタン (白色) 2 保守アクション要求 LED (オレンジ色) 3 電源 OK LED (緑色) 4 電源ボタン 5 サービスプロセッサ OK LED (緑色) 6 ファン/CPU/メモリー保守要求 LED 7 USB 2.0 ポート

ZS3-2 背面パネルのコンポーネント

ZS3-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS3-2 PCIe I/O カードを参照してください。

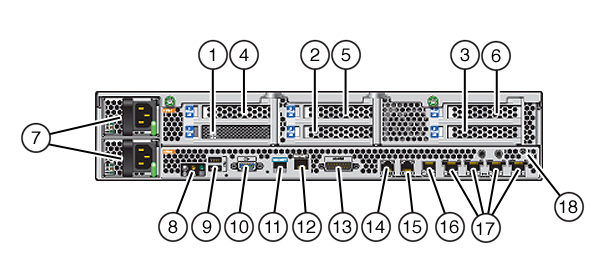

図 34  ZS3-2 コントローラの背面パネル

図の凡例 1 SAS-2 内部 HBA (スロット 1) 2 4x4 SAS 外部 HBA (スロット 2) 3 PCIe スロット 3 4 PCIe スロット 4 5 PCIe スロット 5 6 PCIe スロット 6 7 AC 電源装置 PS1 (上)、PS0 (下) 8 システムステータス LED 9 USB 2.0 ポート 10 SP 15 ピン VGA ビデオポート 11 シリアル管理ポート 12 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート 13 アラームポート、DB-15 コネクタ (ZS3-2 では使用されていません) 14-16 クラスタ I/O ポート 17 10 ギガビット Ethernet ポート 18 シャーシアースポスト

ZS3-2 コントローラには、次のポートがあります。

• Ethernet ポート - ZS3-2 には、背面パネルの左から右に、NET 3、NET 2、NET 1、および NET 0 のラベルの付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。ポートは 100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。



  各 NET ポートの上にある LED は、この表に示されているように、ポートごとに、左側がリンク/動作状態インジケータ、右側が速度インジケータです。

  接続タイプ EEE の用語 速度 LED の色 転送速度 ファスト Ethernet 100BASE-TX オフ 100M ビット/秒 ギガビット Ethernet 1000BASE-T オレンジ色 1000M ビット/秒 10 ギガビット Ethernet 10GBASE-T 緑色 10000M ビット/秒

• クラスタ I/O ポート - 2 つのクラスタシリアルポート (0 と 1) および 1 つの Ethernet ポートが、2 つのコントローラ間の通信を提供して、クラスタ構成が形成されます。ケーブルを接続してクラスタを形成する方法については、ディスクシェルフケーブルの接続を参照してください。



  ---

  注意  -  RJ-45 ケーブルをクラスタシリアルポート (0 と 1) から取り外す際、内部 RJ-45 レセプタクルを損傷しないよう特に注意してください。RJ-45 ケーブルをクラスタシリアルポートから正しく取り外すには、RJ-45 ケーブルの取り外しを参照してください。

  ---

• ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの代替の端末インタフェースを提供します。



• シリアル管理ポート - シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの端末接続を提供します。

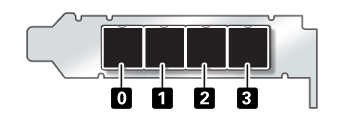

• HBA ポート - ZS3-2 の PCIe スロット 2 に取り付けられている 4x4 SAS HBA は外部ディスクシェルフへの接続を提供します。HBA ポートは、下に示すように、左から右に 0 - 3 と番号付けされています。



オプションのケーブル管理アーム

次の図は、第 2 世代のケーブル管理アーム (CMA) のコンポーネントを示します。CMA の取り付け手順を参照してください。

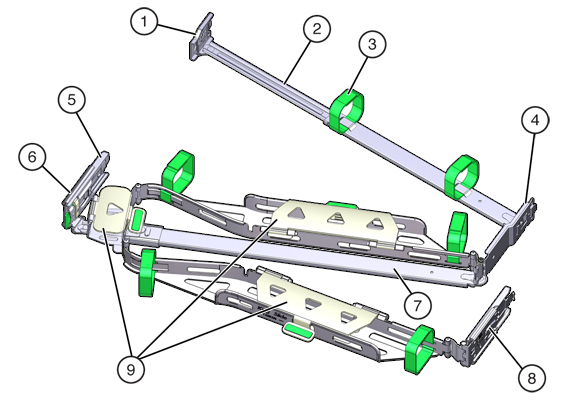

図 35  ケーブル管理アームコンポーネント

図の凡例 1 コネクタ A 2 前部のスライドバー 3 ベルクロストラップ (6) 4 コネクタ B 5 コネクタ C 6 コネクタ D 7 スライドレールのラッチ部品 (コネクタ D で使用) 8 後部のスライドバー 9 ケーブルカバー
