ZS4-4 コントローラの概要

言語:

このセクションでは、Oracle ZFS Storage ZS4-4 コントローラの概要を示します。設置の手順については、ZS4-4 または ZS3-4 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS4-4 コントローラの保守を参照してください。

最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。

ZS4-4 フロントパネルのコンポーネント

ZS4-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

図 27 ZS4-4 コントローラのフロントパネル

図の凡例
1 ロケータ LED/ボタン (白色)	2 保守アクション要求 LED (オレンジ色)	3 電源/OK LED (緑色)
4 電源ボタン	5 サービスプロセッサ (SP) OK (緑色)/障害 (オレンジ色) LED	6 ファン/CPU/メモリー保守アクション要求 LED (オレンジ色)
7 電源装置 (PS) 保守アクション要求 LED (オレンジ色)	8 過熱警告 LED (オレンジ色)	9 USB 2.0 コネクタ (2)
10 DB-15 ビデオポート	11 ブートドライブ 0 (必須)	12 ブートドライブ 1 (必須)
13 ソリッドステートドライブ 2 (オプション)	14 ソリッドステートドライブ 3 (オプション)	15 ソリッドステートドライブ 4 (オプション)
16 ソリッドステートドライブ 5 (オプション)

ZS4-4 コントローラには、スロット 0 と 1 に 2 台の 2.5 インチ SAS システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの SAS 読み取りキャッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。空のドライブスロットにフィラーパネルを取り付ける必要があります。サポートされる HDD および SSD については、Oracle システムハンドブックを参照してください。

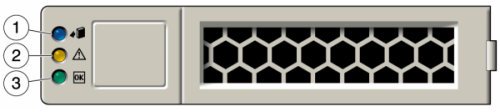

システムブートドライブ LED を次の図に示します。

図 28 システムブートドライブ LED

表 5 システムブートドライブ LED

図の凡例
1 取り外し可能 (青色)	2 保守アクション要求 (オレンジ色)	3 OK/アクティビティー (緑色)

ZS4-4 背面パネルのコンポーネント

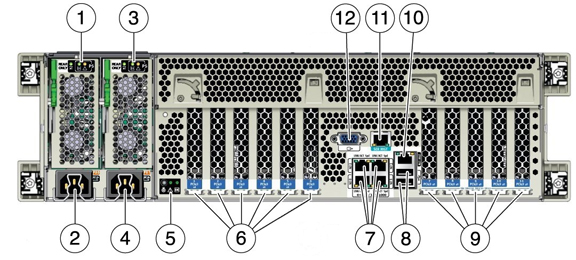

ZS4-4 背面パネルを次の図に示します。基本構成の PCIe カードは、この図には描かれていません。PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS4-4 PCIe I/O カードを参照してください。

図 29 ZS4-4 コントローラの背面パネル

図の凡例
1 電源ユニット (PSU) 0 インジケータパネル	2 PSU 0 AC 電源差し込み口	3 PSU 1 インジケータパネル
4 PSU 1 AC 電源差し込み口	5 システムステータスインジケータパネル	6 PCIe カードスロット 1 - 6
7 ネットワーク (NET) 10 GbE ポート: NET 0、NET 1、NET 2、NET 3	8 USB 2.0 コネクタ (2)	9 PCIe カードスロット 7 - 11
10 ネットワーク管理 (NET MGT) 10/100/1000 BASE-T Ethernet ポート	11 シリアル管理 (SER MGT) RJ-45 ポート	12 DB-15 ビデオポート

PCIe スロット - ZS4-4 基本構成には次の PCIe カードが含まれています。
- スロット 2 - 1 つの 8 ポート SAS-2 内部 HBA
- スロット 4 - 1 つのクラスタのインタフェースカード
- スロット 6 および 7 - 2 つの 4 ポート (4x4) SAS 外部 HBA

PCIe スロット順序については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS4-4 PCIe I/O カードを参照してください。

Ethernet ポート - ZS4-4 の背面パネルには、次の図に示すように (左下から右上に向かって) NET 0、NET 1、NET 2、および NET 3 というラベルが付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートを使用して、アプライアンスをネットワークに接続します。

NET ポートの上にあり、(左から右に向かって) 2、0、3、1 とラベルが付けられている LED は、リンク/動作状態インジケータです。

image:4 つの Ethernet ポートおよびリンク動作状態インジケータを示す図

LED	ステータス
消灯 (1)	リンクなし
点灯 (0)	リンク/未動作状態
点滅	リンク/動作状態

注 - NET ポートの速度は示されていません。

ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100/1000 BASE-T Ethernet ポートで、サービスプロセッサ (SP) コンソールへの代替の端末インタフェースを提供します。
シリアル管理ポート - シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。
HBA ポート - 4x4 SAS HBA は外部 DEx-24 ディスクシェルフへの接続を提供します。HBA ポートは、下から上に 0 - 3 と番号付けされています。
