7320 コントローラの概要

言語:

このセクションでは、Oracle ZFS Storage 7320 コントローラの概要を示します。設置の手順については、7x20 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 または 7320 コントローラの保守を参照してください。

7320 の電気的仕様

次に、 7320 コントローラの電気的仕様の一覧を示します。

注 - 一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。

コネクタ

110 から 220v 電源で動作する C13 コネクタ 2 個

入力

周波数: 50/60Hz
公称電圧範囲: 100 から 120/200 から 240 VAC
最大電流 AC RMS: 9.0 A 最大
AC 動作範囲: 90 から 264 VAC

出力

3.3 VDC STBY: 3.6A
+12 VDC: 62.3A

電力消費

最大消費電力: 873 W
最大放熱量: 2977 BTU/hr
定格電圧・電流: 891 VA @ 240 VAC, 0.98P.F.

7320 の基本構成

7320 コントローラの基本構成オプションは次のとおりです。

単一またはクラスタ
24G バイトまたは 96G バイト RAM
2x2.4GHz クワッドコアプロセッサ
1 つの外部 SAS HBA
4 つの 10/100/1000 Ethernet ポート

7320 フロントパネルのコンポーネント

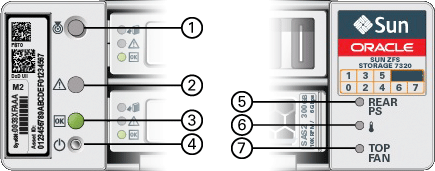

次の図と番号はフロントパネルの LED を示しています。

図 39 7320 コントローラのフロントパネル

図の凡例
1 位置特定ボタン/LED	2 保守要求 LED (オレンジ色)	3 電源/OK LED (緑色)
4 電源ボタン	5 背面の電源装置	6 システム過熱 LED
7 上部ファン

次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。読み取りキャッシュを格納する最大 4 つの SSD (Readzilla SSD) が、スロット 2 から 5 までに順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図 40 7320 のフロントパネルのドライブの位置

ディスクドライブの位置
HDD1	HDD3	HDD5
HDD0	HDD2	HDD4	HDD6	HDD7

7320 背面パネルのコンポーネント

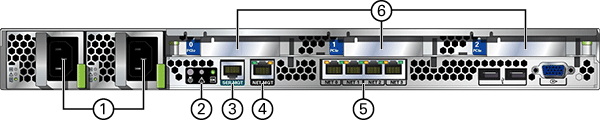

次の図は、7320 ストレージコントローラの背面パネルです。Sun 375-3609 はスロット 2 に属し、ほかのスロットに設置できず、オプションとして別のスロットが提供されていません。

PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7320 の構成オプションを参照してください。

図 41 7320 コントローラの背面パネル

図の凡例
1 電源装置	2 SC サマリーステータス LED	3 シリアル管理ポート
4 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート	5 Ethernet ポート	6 PCIe スロット

7320 コントローラには、次のポートがあります。

Ethernet ポート - マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET 0、NET 1、NET 2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの代替の端末インタフェースを提供します。
シリアル管理ポート - シリアル管理コネクタ (SERIAL MGT) は RJ-45 コネクタで、SP コンソールへの端末接続です。
