7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

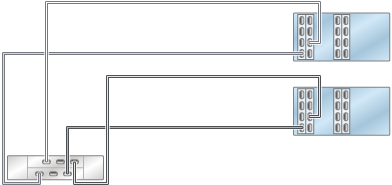

図 316 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

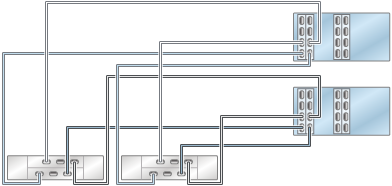

図 317 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

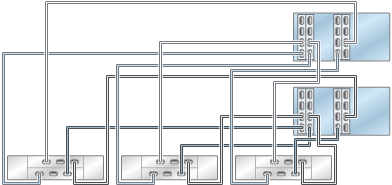

図 318 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

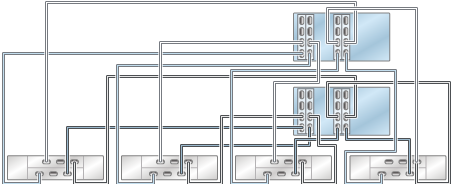

図 319 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

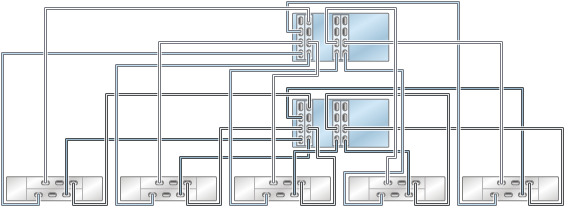

図 320 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

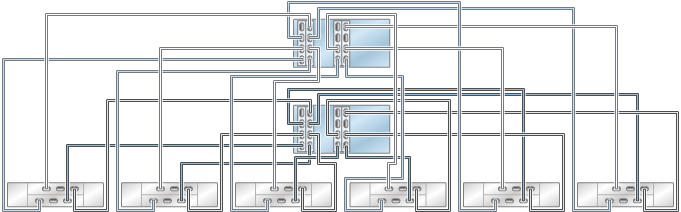

図 321 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

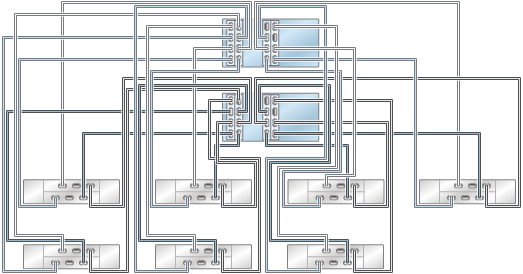

図 322 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

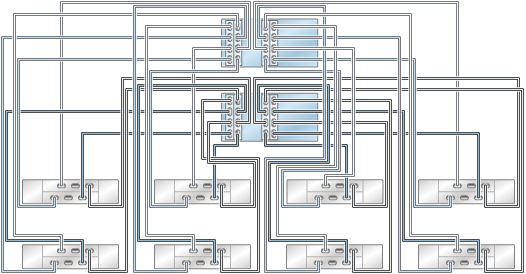

図 323 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ

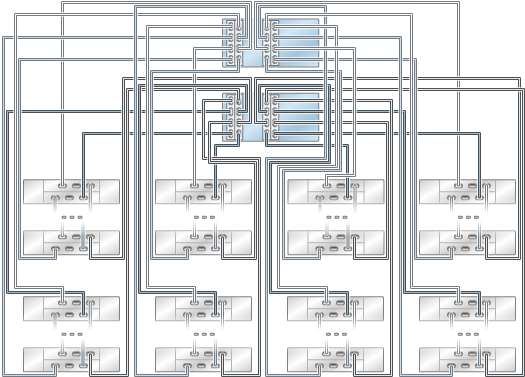

図 324 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載するクラスタ化 7420 コントローラ
図 325 1 つのチェーン内の複数のディスクシェルフ
